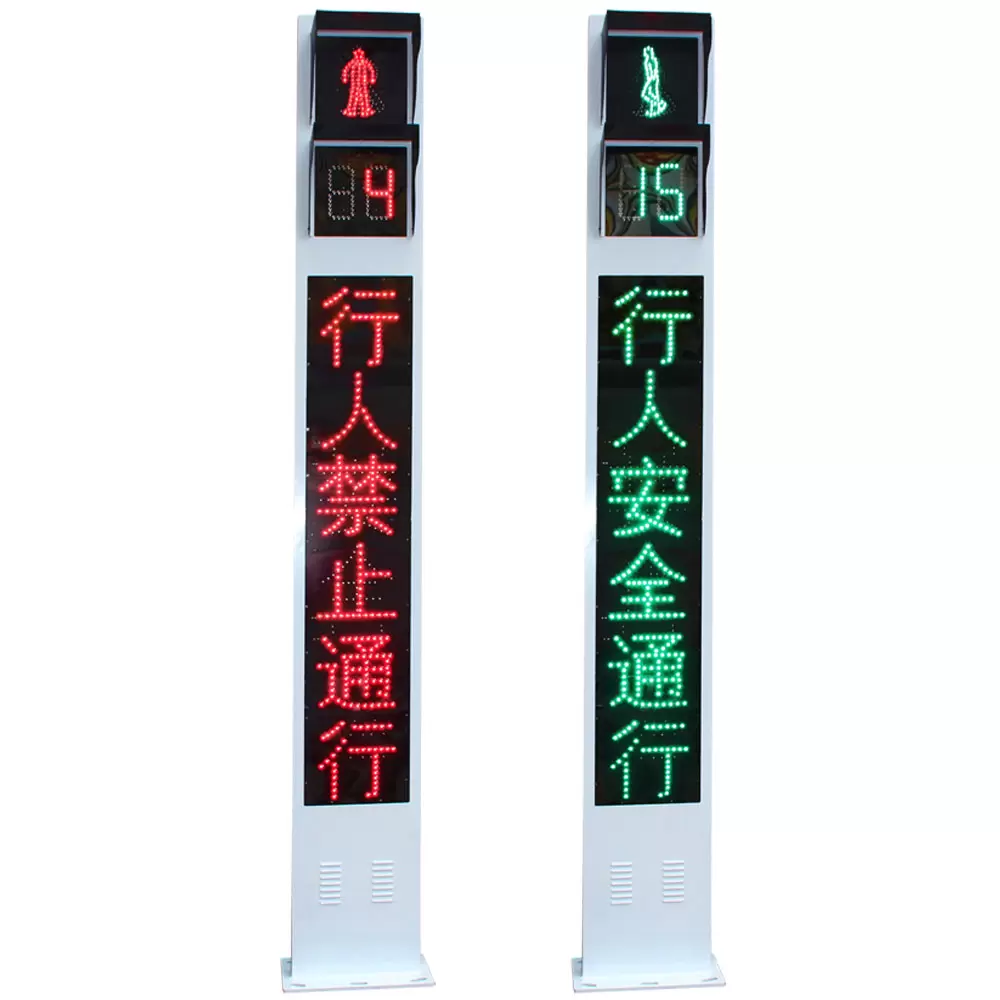

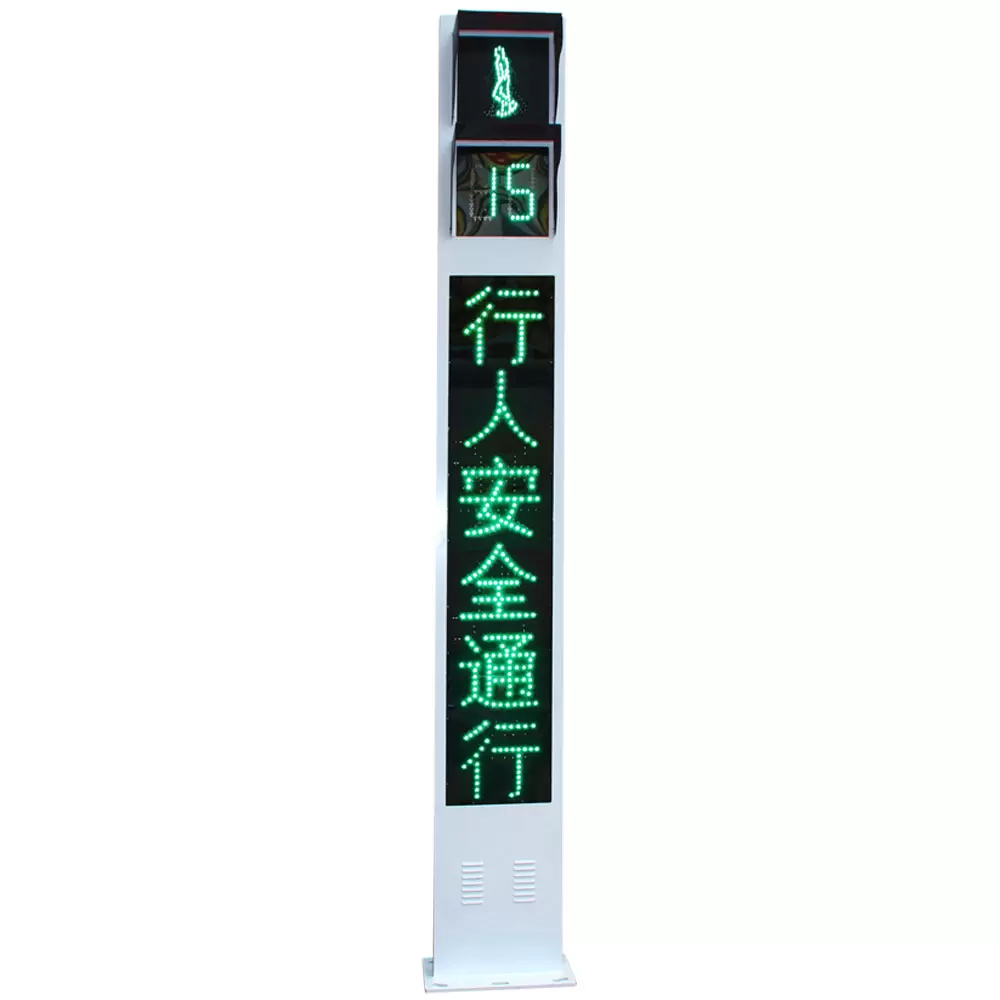

Модул экраны менен интеграцияланган светофор кантип кичинекей кесилиштерди орнотууну жөнөкөйлөтөт

Жол сигналын орнотуу сейрек гана сигналдык чырактарды орнотуу маселеси. Салттуу кесилиштер көбүнчө өзүнчө сигнал баштарын, мамыларды, кашааларды, контроллерлорду, кабелдерди жана кошумча дисплей жабдууларын талап кылат. Ар бир компонент өз алдынча жайгаштырылышы, зымдуу болушу, сыналышы жана сакталышы керек. Шаардын кичинекей кесилишинде бул ыкма монтаждоо жумушун көбөйтүп, курулуш убактысын узартып, жолдун жээгинде көбүрөөк мейкиндикти ээлеп, кийинчерээк көйгөйлөрдү оңдоону татаалдаштырат.

Модуль экраны менен интеграцияланган светофор сигнал индикациясын, акылдуу башкаруу туташуусун жана маалыматтык дисплейди көбүрөөк топтолгон терминалга алып келүү менен бул көйгөйдү чечет. Ансыз да жык толгон жол сигналын орнотууга өзүнчө маалымат экранын кошуунун ордуна, дисплей функциясы жол кыймылын башкаруу жабдыктарынын бир бөлүгү болуп калат.

Кичинекей жол сигналын башкаруу кесилиштери үчүн, бул дизайн орнотуу мейкиндиги чектелүү жана долбоор кадимки сигналды көрсөтүүнү жана кошумча маалымат жеткирүүнү талап кылган жерде өзгөчө пайдалуу болушу мүмкүн. FAMAнын интегралдык светофор продуктуларынын линиясы атайын чакан шаардык жол кесилиштер үчүн жайгаштырылган, интегралдык конструкциялар кесилиш объекттерин жана орнотууну жөнөкөйлөтүүгө багытталган.

Эмне үчүн жол сигналын жана дисплей модулун бириктирүү керек?

Интегралдык светофор менен кадимки светофордун негизги айырмасы жөн гана сырткы көрүнүшүндө эмес. Бул орнотуунун ичинде бир нече функциялардын уюштурулган жолу.

Кадимки жол сигналы сигналды көрсөтүү жана маалыматты көрсөтүү үчүн өзүнчө жабдууларды колдонушу мүмкүн. Кошумча жабдуулар киргизилгенде, подрядчыларга кошумча орнотуу пункттары, кашаалар, кабелдер, электр байланыштары жана ишке киргизүү процедуралары керек болушу мүмкүн.

Модул экраны менен интеграцияланган светофор анын ордуна бир терминалдын ичиндеги негизги функцияларды бириктирет. Негизги конфигурация төмөнкүлөрдү камтышы мүмкүн:

• Кызыл, сары жана жашыл сигнал көрсөткүчү

• Акылдуу башкаруу жана байланыш интерфейстери

• Түзөтүлүүчү модулдун экраны

• Интегралдык структуралык жана электрдик байланыштар

Бул ар бир функцияны өзүнчө жол жээгиндеги орнотуу катары кароо зарылдыгын азайтат. Натыйжада, физикалык түзмөктөрдү жайгаштыруу жана координациялоо үчүн көз карандысыз байланыштар азыраак.

Ошентип, наркынын артыкчылыгы эки сигнал продуктунун сатып алуу бааларын салыштырып караганда, жалпы орнотуу наркы катары бааланышы керек. Монтаждоо, кабелдик багыттоо, электрдик туташтыруу, тестирлөө, курулуш учурундагы жол кыймылын көзөмөлдөө жана андан кийинки тейлөө үчүн жумшалган эмгектин баары долбоордун бюджетине таасир этиши мүмкүн.

FAMA өзүнүн комплекстүү дизайнын салттуу дискреттик орнотуу ыкмасын жокко чыгаруунун жана курулуш убактысын жана ага байланыштуу эмгек талаптарын кыскартуунун бир жолу катары сүрөттөйт. Продукт ошондой эле орнотуу учурунда жол кыймылынын үзгүлтүккө учурашын азайтуу үчүн иштелип чыккан.

Бул кичинекей кесилиштерде актуалдуу болуп калат, мында бир нече көз карандысыз түзүлүштөрдү орнотуу пропорционалдуу функциялык маанини бербестен кошумча структуралык мейкиндикти талап кылышы мүмкүн.

Модул экраны жол сигналынын фазалары менен кантип иштейт

Кадимки светофор, негизинен, учурдагы жол фазасын кызыл, сары же жашыл жарыктандыруу аркылуу билдирет. Түзөтүлүүчү дисплей модулу байланыштын дагы бир катмарын камсыз кылат.

Модул экраны текстти, сүрөттөрдү жана жөнөкөй анимацияларды көрсөтүү үчүн конфигурацияланышы мүмкүн. Жол сигналын башкаруу логикасы менен интеграцияланганда, көрсөтүлгөн мазмун өзгөрүп жаткан сигнал фазаларын ээрчите алат. Мисалы, ар кандай маалымат кызыл, жашыл же башка программаланган сигнал абалына байланыштуу болушу мүмкүн, бул трафик фазасы өзгөргөндө экрандын мазмунун өзгөртүүгө мүмкүндүк берет.

Практикалык баалуулугу ар бир кесилишке жандуу маалымат керек эмес. Тескерисинче, дисплей жол жээгиндеги өзүнчө дисплейди талап кылбастан, жол кыймылынын менеджерлерине кошумча байланыш каналын берет.

Кичинекей кесилиш үчүн мүмкүн болгон тиркемелер фазага байланыштуу инструкцияларды, кыска трафик билдирүүлөрүн, багыт берүүчү маалыматты же башка жөнөкөй визуалдык сунуштарды камтышы мүмкүн. Так мазмун жана синхрондоштуруу ыкмасы башкаруу архитектурасына жана долбоордун конфигурациясына жараша болот, ошондуктан дисплей көз карандысыз экран катары эмес, талап кылынган сигнал контроллери жана байланыш интерфейси менен бирге көрсөтүлүшү керек.

Бул барган сайын кеңири тараган сатып алуу суроосуна жооп берет: Эмне үчүн жол сигналына дисплей модулун кошуу керек?

Жооп негизинен маалыматтын тыгыздыгы жөнүндө. Кадимки сигнал жол колдонуучуларына учурдагы кыймыл абалын айтып турат. Программалануучу дисплейи бар интегралдык сигнал сигналдын статусун камсыздай алат, ошол эле учурда бир эле физикалык терминал аркылуу кошумча маалымат менен байланышат.

FAMAнын кеңири өнүм диапазону светофордун контроллерлорун, унаа жана жөө жүргүнчүлөрдүн сигналдарын, артка эсептөө таймерлерин, интеграцияланган светофорлорду жана светофор модулдарын камтыйт, бул долбоордун дизайнерлерине белгилүү бир кесилиштеги башкаруу жана сигнал талаптарына ылайык жабдууларды тандоого мүмкүндүк берет.

Сырттан коргоо интеграция сыяктуу эле маанилүү

Жолдун жанына орнотулган жабдуулар үчүн интеграция гана ишенимдүү иштөөгө кепилдик бербейт. Корпу электрдик жана электрондук компоненттерди орнотуу аянтында күтүлгөн экологиялык шарттардан коргошу керек.

FAMA гидроизоляция, чаңга туруктуулук, коррозияга туруктуулук, соккуга туруштук берүү жана электромагниттик тоскоолдуктарга туруштук берүү сыяктуу коргоо мүнөздөмөлөрү менен интегралдык светофордун дизайны үчүн жогорку сорттогу металл корпусту аныктайт. Бул касиеттер бир жалпы туруктуулук дооматын билдирбестен, ар кандай бузулуу тобокелдиктерин чечет.

Сууну жана чаңды коргоо маанилүү, анткени нымдуулук жана бөлүкчөлөрдүн булганышы сыртта узак тейлөө мезгили ичинде электр байланыштарына жана электрондук компоненттерге таасир этиши мүмкүн. Коррозияга туруктуулук нымдуу чөйрөдө же жабдуулар коррозиялуу атмосфералык шарттарга дуушар болгон жерлерде актуалдуу болуп калат. Соккуга туруктуулук ташуу, орнотуу же жол боюндагы эксплуатация учурунда пайда болуучу механикалык таасирлерден структуралык коргоону камсыз кылат.

EMI каршылык да актуалдуу, анткени жол сигналынын жабдуулары электрондук башкаруу жана байланыш компоненттерин камтыйт. Электромагниттик бөгөт коюуга ийкемдүүлүктү азайтуу электр жабдуулары жана байланыш системалары жакын жерде иштеген чөйрөлөрдө туруктуу байланышты жана башкаруу жүрүм-турумун сактоого жардам берет.

Жеткиликтүү FAMA интегралдык светофордун спецификациялары сатып алуучулар изилдеши керек болгон инженердик маалыматтын түрүнүн пайдалуу мисалы болуп саналат. Сандалган модель цинктелген барак корпусун колдонот, AC 85–264 В дан 47–63 Гц жыштыкта ​​иштейт, IP55 коргоо классына ээ жана салыштырмалуу нымдуулугу 95% RH менен -40°Cден +80°Cге чейин иштөө үчүн белгиленген. Ошол эле өнүм барагында 300 мм жарык чыгаруучу бет жана LEDдын иштөө мөөнөтү 100 000 сааттан кем эмес тизмеленген.

Бул цифралар ар бир интегралдык светофордун универсалдуу мүнөздөмөлөрү эмес, продуктунун спецификациясы катары каралышы керек. Сатып алуулар үчүн акыркы тандоодон мурун чыныгы үлгү, айлана-чөйрөнүн шарттары, коргоо талаптары жана колдонулуучу жергиликтүү стандарттар текшерилиши керек.

Интегралдык светофор жана салттуу светофор

Эки ыкманы орнотуунун көз карашынан алганда айырма айкыныраак болот.

Интегралдык мамиле ар бир салттуу светофордун орнотууларын алмаштыруу керек дегенди билдирбейт. Чоң жана татаал кесилиштер дагы эле бөлүштүрүлгөн контроллерлорду, бир нече сигнал баштарын, жөө жүргүнчүлөр үчүн жабдууларды, аныктоо системаларын жана башка адистештирилген инфраструктураны талап кылышы мүмкүн.

Анын эң күчтүү учуру - бул жол кыймылын башкаруунун архитектурасын бузбастан бир нече функцияларды негиздүү түрдө бириктирүүгө болот.

Интегралдык светофордун мааниси кайда?

Чакан шаардык кесилиштер эң түз колдонуу болуп саналат, анткени алар көп учурда азыраак тилкелерге ээ, жол жээгиндеги мейкиндиктер чектелүү жана кесилиште орнотулган жабдуулардын көлөмүн көзөмөлдөө керек.

Башка потенциалдуу колдонмолор долбоордун жол кыймылын көзөмөлдөө талаптарына жана жергиликтүү эрежелерге жараша болот. Чечимди баалоодо долбоордун инженерлери сигналдын конфигурациясын, орнотулган абалын, контроллердин шайкештигин, байланыш талаптарын, дисплейдин мазмунун, электр менен камсыздоону, айлана-чөйрөнүн шарттарын жана техникалык тейлөө мүмкүнчүлүгүн чогуу карашы керек.

FAMAнын долбоордук портфолиосу интеграцияланган жана тиешелүү жол сигналдарын колдонуунун мисалдарын берет. Анын ички долбоорлорунун тизмесине Хунань штатындагы Чанша шаарындагы Интегралдык светофор долбоору, ошондой эле интегралдык жөө жүргүнчүлөр сигналы жана көчө жарыгынын мамыларын консолидациялоо долбоорлору кирет. Эл аралык мисалдар Перудагы, Монголиядагы жана башка аймактардагы жол сигналынын долбоорлорун камтыйт.

Продукциянын сүрөттөмөсүнө гана таянбастан, иш жүзүндөгү жайылтууларды баалаган сатып алуучулар үчүн FAMA долбоорунун портфели компаниянын жол сигналдарынын тиркемелерин карап чыгуу үчүн пайдалуу маалымдаманы камсыз кылат.

Интеграцияланган көчө жарыгы жана кененирээк инфраструктураны интеграциялоону көздөйт

Интегралдык светофордун идеясы жол жээгиндеги инфраструктураны өзгөртүүнүн бир бөлүгү. Интегралдык жол чырагы жарыктандырууну жол боюндагы кошумча функциялар менен айкалыштыра алат, ал эми интегралдык жол сигналы сигнал индикациясын, байланышты башкарууну жана маалыматтык дисплейди топтойт.

Бул эки продукт бирдей каралбашы керек. Көчө чырагы негизинен жарыктандыруу жана жарык берүүчү мамычанын инфраструктурасынын айланасында иштелип чыккан, ал эми Интегралдык светофор светофорду башкарууга жана жолду пайдалануучу менен байланышка багытталган.

Алардын жалпы дизайн принциби - керексиз автономдуу жабдууларды кыскартуу. Мисалы, FAMAнын ички долбоорлор портфели, интегралдык жол сигналы долбоорлору менен бирге Инчуан көчөсүндөгү жарыктын түркүктөрүн консолидациялоо мисалын камтыйт.

Инфраструктура ээлери үчүн консолидациянын бул түрү өзгөчө мааниге ээ, эгерде жол боюндагы бир нече функциялар чогуу иштеши керек, бирок орнотуу үчүн жеткиликтүү мейкиндик чектелүү. Бирок, интеграция ар дайым техникалык тейлөө мүмкүнчүлүгү, электрдик бөлүү, башкаруу шайкештиги, айлана-чөйрөнү коргоо жана жергиликтүү орнотуу талаптарына каршы бааланышы керек.

FAMA - Кытайдын жол чырактары тармагындагы алдыңкы ишкана

FAMA өнүмдөрүнүн портфолиосу светофор контролерлорун, унаа светофорлорун, жөө жүргүнчүлөрдүн сигналдарын, велосипед сигналдарын, артка санак таймерлерин, интеграцияланган светофорлорду, светофор модулдарын жана тиешелүү аксессуарларды камтыйт. Анын светофор модулунун диапазону ар кандай сигнал конфигурацияларын жана системанын талаптарын колдогон унаа, жөө жүргүнчүлөр, жебе жана артка санаууга байланыштуу тиркемелер үчүн иштелип чыккан.

Интегралдык жол сигналдарынын чечимдерин салыштырган сатып алуу топтору үчүн FAMA продуктунун портфолиосу интегралдык терминалды өзүнчө баалоонун ордуна, жеткиликтүү жол сигналын, башкарууну, модулду жана тиешелүү жабдуулардын категорияларын карап чыгуу үчүн колдонулушу мүмкүн.

Көп берилүүчү суроолор

Интегралдык светофор деген эмне?

Интегралдык светофор бир нече жол кыймылын башкаруу функцияларын көбүрөөк топтолгон жабдуулардын структурасына айкалыштырат. Модельге жараша, бул функциялар сигнал индикациясын, акылдуу башкаруу туташуусун, артка санаууну же багытты көрсөтүүнү жана маалыматтык дисплейди камтышы мүмкүн. FAMA өзүнүн интегралдык светофор чечимдерин биринчи кезекте шаардык жол кыймылынын чакан кесилиштери үчүн жайгаштырат.

Интегралдык жол сигнал системасынын кандай артыкчылыктары бар?

Негизги артыкчылыктары орнотуу жана системаны уюштуруу менен байланышкан. Функцияларды бириктирүү көз карандысыз түзүлүштөрдүн санын, монтаждоо операцияларын, зымдарды өткөрүү жолдорун жана жол боюндагы орнотуу пункттарын азайтат. Модул экраны камтылганда, ошол эле терминал өзүнчө дисплей орнотууну талап кылбастан, программалануучу маалыматты да бере алат.

Кантип комплекстүү светофор орнотуу чыгымдарын азайтат?

Ал өзүнчө орнотула турган жабдууларды консолидациялоо аркылуу орнотуу чыгымдарын азайта алат. Монтаждоо түйүндөрүнүн жана туташтыруунун азыраак болушу монтаждоо эмгегин жана жеринде курулуш процессин кыскартат. Иш жүзүндөгү үнөмдөө кесилиштердин схемасына, учурдагы инфраструктурага, эмгек тарифтерине, кабелдик трассаларга жана долбоордун талаптарына жараша болот, ошондуктан долбоордун деңгээлинде чыгымдарды салыштырбастан белгиленген пайызды кабыл алууга болбойт.

Модул экраны жол сигналдары менен кантип синхрондошот?

Дисплей модулу анын мазмуну сигналдын тиешелүү фазалары менен өзгөрүшү үчүн программаланган жол сигналынын логикасын же башкаруу интерфейсин ээрчийт. Текст, сүрөттөр жана жөнөкөй анимациялар ар кандай абалдар үчүн конфигурацияланышы мүмкүн. Так синхрондоштуруу ыкмасы контроллерге, байланыш интерфейсине жана система конфигурациясына жараша болот.

Көчө жарыктарынын интеграцияланган системалары кайда колдонууга ылайыктуу?

Интеграцияланган көчө жарыктандыруу системалары жалпысынан жол жарыгы жол боюндагы башка функциялар менен бирге иштеши керек жана өзүнчө инфраструктураны кыскартуу зарыл болгон учурларда каралат. Ылайыктуу тиркемелерге долбоордун өзгөчө жарыктандыруу жана инфраструктура талаптарына ылайык шаардык жолдор, коомдук жайлар, өнөр жай аймактары, кампустар жана башка пландаштырылган жарыктандыруу чөйрөлөрү камтышы мүмкүн.

Модул экраны менен интегралдык светофорду тандоо, акыры, баштапкы жабдуулардын цитатасынан көбүрөөк негизделиши керек. Сигналдарды башкаруу шайкештиги, дисплей синхрондоштуруу, орнотуу ыкмасы, тосмону коргоо, айлана-чөйрөнүн шарттары, техникалык тейлөө мүмкүнчүлүгү жана талап кылынган жол жээгиндеги инфраструктуранын көлөмү долбоордун чыныгы баасына таасир этет. Кичинекей жол сигналын башкаруу кесилиши үчүн, жакшы иштелип чыккан интеграцияланган терминал бир нече өзүнчө түзүлүштөрдү орнотууга практикалык альтернатива боло алат — эгерде анын техникалык конфигурациясы жол кыймылын башкаруунун чыныгы талаптарына дал келсе.
