Ишенимдүү кесилиштерди башкаруу үчүн артка санак таймери бар аз кубаттуу жөө жүргүнчүлөр үчүн светофорду кантип тандоо керек

Киришүү: Жөө сигнал системаларынын практикалык көйгөйлөрүн чечүү

Жөө жүргүнчүлөр үчүн сигнал берүүчү жабдуулар күнүмдүк трафиктин циклдеринде, сырткы шарттардын өзгөрүшү жана узак мөөнөттүү үзгүлтүксүз колдонууда ырааттуу иштеши керек. Жол сигнал системаларынын интеграторлору, муниципалдык жол башкаруу органдары жана жол инфраструктурасы боюнча подрядчылар үчүн ылайыктуу жөө адамдар өтүүчү чыракты тандоо баштапкы сатып алуу баасын салыштыруу менен гана чектелбейт. Энергияны керектөө, LED дисплейдин үзгүлтүксүздүгү, артка эсептөөнү көзөмөлдөө, контроллердин шайкештиги жана узак мөөнөттүү тейлөө талаптары орнотуунун жалпы наркына жана иштешине таасир этет.

Кадимки сигнал жабдуулары LED компоненттери иштебей калганда, учурдагы контроллерлор ар кандай операциялык интерфейстерди колдонгондо же орнотуу топтору конфигурация көйгөйлөрүнө туш болгондо, кошумча көйгөйлөрдү оңдоону талап кылышы мүмкүн. Бул кыйынчылыктар эксплуатациялоо иштерин күчөтүп, бир нече кесилиштерде техникалык тейлөөнү татаалдаштырат.

Артка саноо таймери бар аз кубаттуу жөө жүргүнчүлөрдүн светофору бул көйгөйлөрдүн бир нечесин электр менен жабдуунун дизайны, туруктуу токтун кыймылдаткыч технологиясы, каталарды изоляциялоочу LED схемасы жана ыңгайлаштырылган артка эсептөө режимдери аркылуу чечет. Бирок анын практикалык мааниси жабдууларды туура тандоодон, шайкештикти текшерүүдөн жана трафикти башкаруунун конкреттүү системасынын талаптарына ылайык орнотуудан көз каранды.

Жөө жүргүнчүлөр өтүүчү жарык белгисин камтыган долбоорлор үчүн сатып алуучулар активдүү жарыктанган жөө жүргүнчү сигналын, артка санак дисплейин жана пассивдүү жол белгисин да айырмалоосу керек. Ар бири жалпы жол чөйрөсүндө ар кандай функцияны аткарат.

1. Туруктуу иштөөнү жана энергияны эффективдүү колдонууну колдогон техникалык өзгөчөлүктөр

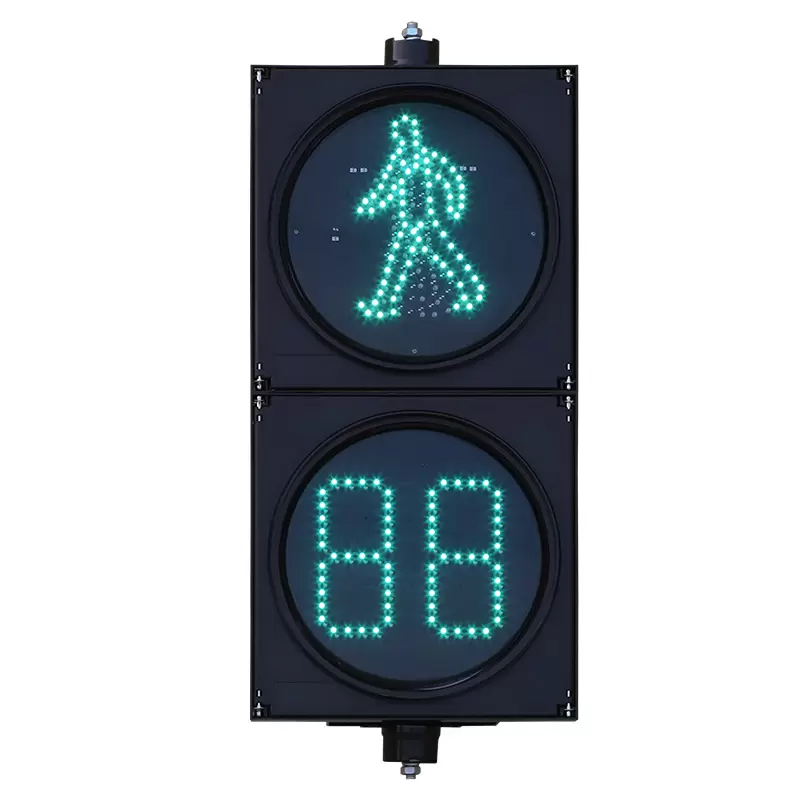

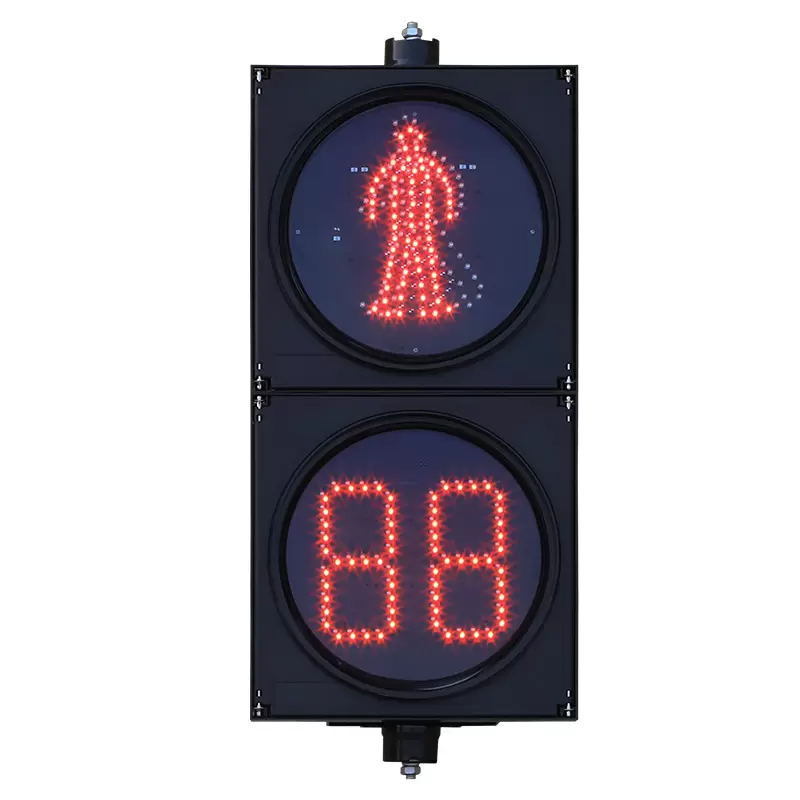

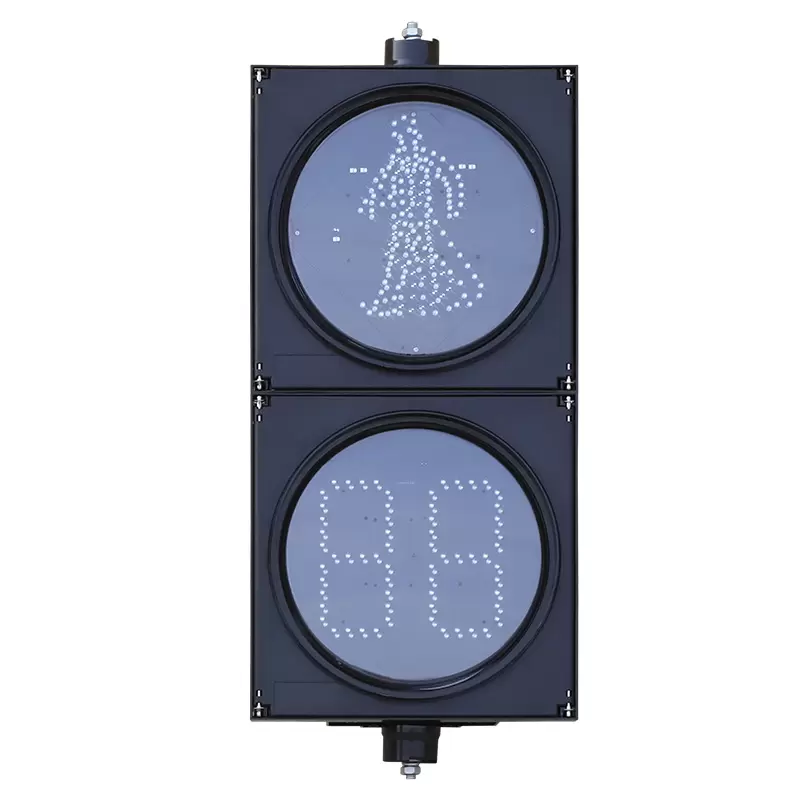

Үч бирдиктүү курулуш жана сегменттелген артка эсептөө дисплейи

Төмөнкү кубаттуулуктагы жөө жүргүнчүлөрдүн светофору артка эсептөө таймери менен үч бирдиктүү жыйын катары иштелип чыккан. Анын чырак өзөгү лампа тактасынан, линзадан, электр менен жабдуудан, лампа идиштен жана башка структуралык компоненттерден турат. Артка санактын дисплейи жөө жүргүнчүлөргө сандык маалыматты көрсөтүү үчүн сегменттелген цифраларды колдонот.

Бул конфигурация сигналдын дисплейин жана артка санак функциясын светофорду башкаруу менен жабдылган жөө адамдар өтүүчү кесилиштерге арналган жабдууларда бириктирет.

Долбоордун инженерлери үчүн тандоонун биринчи кадамы талап кылынган сигнал конфигурациясын, дисплейдин түзүлүшүн, монтаждоо өлчөмдөрүн жана электр интерфейсин ырастоо болуп саналат. Бул деталдар сырткы көрүнүшү боюнча гана тандалбастан, кесилиш дизайнына жана контроллердин иштөө логикасына дал келиши керек.

Mesh Circuit Дизайн жана LED ката изоляциясы

Маанилүү өзгөчөлүктөрдүн бири LED лампа тактасында колдонулган тор схемасы. Продукттун спецификациясына ылайык, жеке LED лампа мончогу иштебей калганда, схема автоматтык түрдө бузулуу жерин бөлүп коёт, андыктан калган LED мончоктору кадимкидей иштеши мүмкүн.

Бул дизайн жалпы дисплейге локализацияланган компоненттин бузулушунун таасирин чектөөгө жардам берет. Мүчүлүштүктөрдү эффективдүү изоляциялоосуз, иштебей калган LED же чоңураак чынжыр бөлүгүнө таасир этүүчү электрдик ката көрсөтүлгөн сигналдын кыйла байкаларлык начарлашына алып келиши мүмкүн.

Бир нече кесилиштерди башкарган муниципалдык тейлөө топтору үчүн каталардын жайылышын чектөө текшерүүлөрдү жана кемчиликтерди аныктоону башкарууга мүмкүн болот. Ал ошондой эле ар бир LED иштебей калышын толук дисплей катасы катары кароо зарылдыгын азайтышы мүмкүн.

Ошого карабастан, ката изоляциясы сигналдын ар бир бузулуу шартында толук иштешин билдирбейт. Тейлөөчү персонал дагы эле жабыркаган блокту текшерип, көрсөтүлгөн сигналды текшерип, өндүрүүчүнүн жол-жоболоруна ылайык бузулган компоненттерди алмаштыруусу керек. Схема дизайнын күнүмдүк текшерүүнү алмаштыруучу эмес, ишенимдүүлүк чарасы катары түшүнүү керек.

Европа-стандартты электр менен жабдуу жана кубаттуулук фактору

Продукт өз алдынча иштелип чыккан европалык стандарттагы электр менен жабдууну колдонот. Анын белгиленген кубаттуулук коэффициенти 0,98ге жетиши мүмкүн, бул камсыздоо электр энергиясын эффективдүү пайдалануу үчүн иштелип чыккандыгын көрсөтөт.

Күч фактору – реалдуу кубаттуулуктун көрүнгөн кубаттуулукка катышы. Жогорку маани жалпысынан салыштырмалуу иштөө шарттарында реалдуу кубаттуулуктун берилген көлөмүн жеткирүү үчүн азыраак көрүнгөн күч талап кылынат дегенди билдирет. Көптөгөн сигнал бирдиктерин камтыган орнотуулар үчүн бул мүнөздөмө электр системасын пландаштырууга жана кубаттуулуктун сапатына тиешелүү болушу мүмкүн.

Бирок, 0,98 кубаттуулук коэффициенти продукт 98% аз электр энергиясын керектейт дегенди билдирбейт. Иш жүзүндө энергия керектөө иштөө кубаттуулугуна, сигнал конфигурациясына, иштөө узактыгына жана башка электрдик мүнөздөмөлөргө көз каранды. Сатып алуучулар атаандаш өнүмдөрдү салыштырып жатканда өлчөнгөн энергия керектөө маалыматтарын талап кылышы керек.

Камсыздоо жалпы гармоникалык бурмалоо (THD) 10% дан төмөн болгон менен да көрсөтүлөт. Гармоникалык бурмалоо электр толкун формасы идеалдуу синусоиддик толкун формасынан канчалык четтеп кеткендигин сүрөттөйт. Төмөнкү бурмалоо электр тутумуна киргизилген гармоникалык агымдарды чектөөгө жардам берип, кубаттуулуктун сапатын колдоп, башка жабдууларга потенциалдуу тоскоолдуктарды азайтат.

Практикалык эффект камсыздоо тармагын жана башка туташкан жүктөрдү камтыган толук орнотуудан көз каранды. Демек, көрсөтүлгөн THD мааниси өндүрүүчүнүн сыноо шарттары жана тиешелүү электромагниттик шайкештик талаптары менен бирге бааланышы керек.

ырааттуу LED иш үчүн туруктуу ток Drive

LED аткаруу тиешелүү учурдагы жөнгө көз каранды. Продукт LED лампа тактасынын туруктуу иштөө агымын сактоо үчүн туруктуу токтун диск технологиясын колдонот.

Бул ыкма керексиз учурдагы өзгөрүүнү алдын алууга жардам берет жана LED иштешине түздөн-түз таасирин тийгизет жана ырааттуу дисплейдин иштешин колдойт. Ал ошондой эле лампанын иштөө мөөнөтүн узартууга жана техникалык тейлөө талаптарын төмөндөтүүгө багытталган.

Сатып алуу топтору үчүн айырмачылык маанилүү: туруктуу ток жетектөө кепилденген кызмат мөөнөтү эмес, техникалык дизайн өзгөчөлүгү болуп саналат. Иш жүзүндөгү кызмат мөөнөтү тетиктердин сапатына, температурага, электрдик шарттарга, айлана-чөйрөгө таасир этүүгө жана иштөө ыкмаларына жараша болот. Долбоордун спецификациясы аныкталган иштөө мөөнөтүн талап кылса, сатып алуучулар текшерилген кызмат мөөнөтү маалыматтарын талап кылышы керек.

Электромагниттик шайкештик жана кесилишкен туруктуулук

Жол кесилиштеринде көбүнчө бир нече электрдик жана электрондук системалар, анын ичинде транспорттук сигнал контроллерлору, жөө адамдар үчүн дисплейлер, детекторлор, байланыш жабдуулары жана көзөмөлдөөчү түзүлүштөр бар. Электрдик тоскоолдуктар бири-бирине туташтырылган жабдуулардын иштешин татаалдаштырат.

Продукт электромагниттик шайкештикти эске алуу менен иштелип чыккан, THD 10% төмөн. Бул мүнөздөмөлөр электр бузулушун азайтуу жана туташкан кесилишкен чөйрөдө туруктуу иштөөнү колдоо үчүн тиешелүү.

Бирок, THD жана электромагниттик шайкештик ар кандай өлчөө болуп саналат. Жалгыз THD ар бир EMC талаптарына шайкештикти орното албайт. Долбоордун сатып алуучулары тиешелүү эмиссияларды жана иммунитетти текшерүүнүн натыйжаларын, декларацияларды жана пландаштырылган рынок үчүн стандарттарды текшериши керек.

2. Артка санакты көзөмөлдөө, контроллердин шайкештиги жана талаа колдонмолору

Артка саноо таймери бар аз кубаттуу жөө жүргүнчүлөрдүн светофору деген эмне?

Артка саноо таймери бар аз кубаттуу жөө жүргүнчүлөрдүн светофору жөө жүргүнчү сигналынын дисплейин сандык артка эсептөө функциясы менен айкалыштырат. Сигнал жөө фазаны билдирет, ал эми сегменттелген цифралык дисплей ошол фазага байланыштуу убакыт маалыматын берет.

Шаардын кесилиштери үчүн бул маалымат жөө жүргүнчүлөргө башкарылуучу өтмөк фазасынын жүрүшүн түшүнүүгө жардам берет. Бирок, артка санак жол кыймылын көзөмөлдөөчүнүн иш жүзүндө иштөө логикасына ылайык болушу керек. Сандык дисплей эч качан сигналды башкаруу тутумунан көз карандысыз так убакытты камсыз кылат деп ойлобош керек.

Жөө жүргүнчүлөр өтүүчү жарыктын артка саноо таймери кантип иштейт?

Артка санактын дисплейи кесилиштеги светофорду башкаруу тартиби менен координацияланып иштейт. Продукт үч адаптивдүү иштөө режимин колдойт: байланыш режими, триггер режими жана окуу режими.

• Байланыш режими: Артка эсептөө бирдиги шайкеш контроллер менен тиешелүү маалыматты алмаштырган орнотуулар үчүн арналган. Конкреттүү интерфейс жана протокол ырасталышы керек.

• Триггер режими: Тышкы триггер сигналдары артка эсептөө ишин колдогон системалар үчүн арналган. Триггер сигналынын мүнөздөмөлөрү жана убакыт логикасы орнотууга дал келиши керек.

• Үйрөнүү режими: Тиешелүү сигнал убакытынын жүрүм-турумун үйрөнүү менен артка санак ишин колдоо үчүн арналган. Анын ылайыктуулугу контроллердин чыгаруу жүрүм-турумуна жана өндүрүүчүнүн ишке ашыруу талаптарына жараша болот.

Бул режимдер жабдууларды кыймылды башкаруунун ар кандай чөйрөлөрүнө интеграциялоодо ийкемдүүлүктү камсыз кылат. Алар ар бир контроллер менен универсалдуу шайкештикти орното албайт же бардык убакыт конфигурациялары бирдей иштей тургандыгына кепилдик бербейт.

Өндүрүүчүнүн айтымында, орнотулган артка эсептөө таймери негизги ички жана эл аралык жол сигнал контроллерлорунун 99% дан ашыгы менен шайкеш келет. Бул ар бир контроллердин модели, микропрограмма версиясы же байланыш протоколу үчүн кепилдик эмес, продукт шайкештик дооматы. Сатып алуучулар заказ кылуудан мурун так контроллердин моделин, интерфейсин, сигналдын чыгышын жана иштөө режимин ырасташы керек.

Кантип туура келген жөө адамдар өтүүчү жарык белгисин тандайсыз?

Жөө жүргүнчүлөр өтүүчү жарык белгиси термини кеңири мааниде жөө жүргүнчүлөр өтүүчү сигналдык жабдууларга тиешелүү болушу мүмкүн, бирок активдүү сигналдын башын жана пассивдүү жол белгисин алмаштырууга болбойт. Жарыктанган жөө жүргүнчү сигналы башкарылуучу жол фазасын билдирет; артка эсептөө дисплейи убакыт маалыматын билдирет; пассивдүү белги визуалдык көрсөтмөлөрдү же эскертүүлөрдү, сигналдын өзгөрүлмө фазасын активдүү көрсөтпөстөн берет.

жабдууларды тандоодо, сатып алуучулар текшерүү керек:

• Дисплей конфигурациясы: Символ же сандык дисплей, линзанын жайгашуусу, көрүнүү талаптары жана талап кылынган сигнал көрсөткүчтөрү.

• Электрдик талаптар: Номиналдуу камсыздоо чыңалуу, электр керектөө, зымдар, жерге туташтыруу жана туташуу чоо-жайы.

• Башкаруу интерфейси: Байланыш протоколу, триггер киргизүү, үйрөнүү режиминин жүрүм-туруму жана контроллердин шайкештиги.

• Орнотуу чөйрөсү: Монтаждоо тартиби, жамгырдын, чаңдын, күн нурунун, температуранын өзгөрүшүнүн жана техникалык тейлөө мүмкүнчүлүгү.

• Колдонулуучу стандарттар: Сигналдын түстөрүн, оптикалык көрсөткүчтөрүн, электр коопсуздугун, EMC, орнотууну жана көздөгөн юрисдикциядагы жөө адамдардын сигналынын убактысын жөнгө салуучу талаптар.

Жаңы кесилиш үчүн бул талаптар системаны долбоорлоодо белгилениши керек. Учурдагы кесилиштерди жаңылоо үчүн, алмаштыруу сигнал бирдигин тандоодон мурун инженерлер орнотулган контроллерди жана зымдарды документтештирүүлөрү керек.

Продукцияны ар кандай жол долбоорлоруна колдонуу

Шаардын кесилишин оңдоп-түзөөдө негизги маселе көбүнчө учурдагы башкаруу жабдуулары менен интеграциялоо болуп саналат. Жеткирүү алдында контроллердин моделин жана иштөө режимин ырастоо сайтта болтурбоочу конфигурация иштерин азайтууга жардам берет.

Жаңы жөө адамдар өтүүчү орнотуулар үчүн долбоордук командалар сигналдын дисплейин, монтаждоо түзүлүшүн, электр менен камсыздоону жана контроллердин интерфейсин чогуу аныктай алышат. Бул системаны жараксыз компонентти жайгаштырууга мажбурлоонун ордуна, жабдууларды тандоонун кесилишинин дизайнын сактоого мүмкүндүк берет.

Учурдагы сигнал системасын жаңыртуу үчүн зымдардын шайкештигин, артка санакты синхрондоштурууну, ишке киргизүү процедураларын жана алмаштыруучу бөлүктөргө жетүүнү камтыйт. Талаадагы тестирлөө кесилиш нормалдуу иштөөгө кайтканга чейин, көрсөтүлгөн артка санактын бекитилген сигнал ырааттуулугунан кийин келерин текшерүү керек.

Бардык үч сценарий боюнча, артка эсептөө дисплейлери жол кыймылынын органынын бекитилген убакыт планына жана тиешелүү жергиликтүү талаптарга ылайык конфигурацияланышы жана сыналышы керек.

3. Долбоордун узак мөөнөттүү наркы үчүн сатып алуулар

Эң төмөнкү баштапкы котировка ээлик кылуунун эң төмөнкү жалпы наркын билдирбейт. Сатып алуу топтору жабдуулардын толук спецификациясын жана сигналды орнотуу, ишке киргизүү, текшерүү жана тейлөө үчүн талап кылынган иштерди баалашы керек.

Адегенде дисплей жана электрдик мүнөздөмөлөр ырасталышы керек. Сатып алуучуларга сигналдын туура конфигурациясы, өлчөмдөрү, номиналдык чыңалуу, электр энергиясын керектөө жана болжолдонгон сайт үчүн айлана-чөйрөнү коргоо талаптары керек. Долбоордун спецификациялары аныкталган оптикалык же EMC талаптарын койгон учурда, колдоочу сыноо документтери суралышы керек.

Контроллер интеграциясы бирдей маанилүү. Продукт негизги ата мекендик жана эл аралык контроллерлордун 99% дан ашыгын колдойт деп айтылганына карабастан, шайкештик контроллердин иш жүзүндөгү моделине жана протоколуна каршы ырасталышы керек. Бир нече кесилиштерди же бир нече контроллер бренддерин камтыган долбоорлор үчүн өкүл тестирлөө толук жайылтуудан мурун интерфейстин айырмачылыктарын аныктоого жардам берет.

Ишке киргизүү жана техникалык тейлөө да котировкаларды кароого киргизилиши керек. Электр зымдары схемалары, конфигурация нускамалары, бузулууларды аныктоо боюнча көрсөтмөлөр жана алмаштыруу компоненттери бар же жок экенин сураңыз. Мүчүлүштүктөрдү изоляциялоочу LED схемасы кээ бир компоненттердин бузулууларын камтышы мүмкүн, ал эми ылайыктуу диск дизайны туруктуу иштөөнү колдойт; текшерүү жана тейлөөнү пландаштыруунун зарылдыгын да жок кылбайт.

Акыр-аягы, ыңгайлаштыруу, заказдын саны жана ишке киргизүү талаптары долбоордун жалпы наркына таасир этиши мүмкүн. Стандарттуу эмес дисплейлер, атайын монтаждоо механизмдери, интерфейстин ыңгайлашуусу, документация талаптары жана жеринде сыноо кошумча инженердик же эмгекти талап кылышы мүмкүн. Сатып алуучулар стандарттуу жабдыктарды ыңгайлаштыруудан, аксессуарлардан, тестирлөөдөн жана орнотуу кызматтарынан айырмалай турган такталган бааны талап кылышы керек.

Жөө сигнал долбоорлору боюнча FAMA менен иштөө

Янчжоу FAMA Intelligent Equipment Co., Ltd. (FAMA) светофордун убактысын оптималдаштыруу, эксплуатациялоо жана тейлөө жана ага байланыштуу колдоо сыяктуу кызматтар менен катар акылдуу сигналды башкаруу, акылдуу жол коопсуздугун жана 5G көп функциялуу акылдуу мамыларды камтыган интеграцияланган интеллектуалдык транспорттук чечимдерди сунуштайт.

Артка саноо таймери бар аз кубаттуу жөө жүргүнчүлөрдүн светофорун же жөө адамдар өтүүчү жарык белгисин баалаган сатып алуучулар үчүн кийинки кадам продукттун спецификациясын долбоордун башкаруу тутумуна, электрдик талаптарга жана тиешелүү жол кыймылынын эрежелерине дал келтирүү болуп саналат.

Потенциалдуу чечимдерди баалоодо мындан аркы контекст үчүн жеткиликтүү жабдууларды жана долбоордун мисалдарын карап чыгуу үчүн FAMAнын продуктуларынын ассортиментин изилдеңиз . Долбоор үчүн конкреттүү цитата үчүн контроллердин моделин, талап кылынган дисплей конфигурациясын, иштөө чөйрөсүн, санын жана көздөгөн рыногун камсыз кылыңыз, ошондуктан шайкештик жана спецификация талаптары сатып алуудан мурун каралышы мүмкүн.
