Traffic Signal Controller баасы жана түрлөрү: кесилиштерди башкаруу боюнча практикалык колдонмо

Шаардык жол башкармалыктары, жол подрядчылары, ITS интеграторлору жана жол жабдыктарын сатып алуучулар үчүн жол сигналын башкаруучуну тандоо жөн гана жабдуулардын баасын салыштыруу эмес. Контроллер сигнал фазалары кантип аткарыларын, унаа жана жөө жүргүнчүлөрдүн талаптары кандайча чечилерин, кесилиштер бири-бири менен кантип координацияланарын жана системанын трафикти башкаруунун кеңири платформасына канчалык оңой туташа аларын аныктайт.

Салттуу белгиленген убакытты башкаруу трафиктин үлгүлөрү болжолдонгон жерлерде жакшы иштеши мүмкүн, бирок суроо-талап чокусу сааттарда, өзгөчө окуяларда же тартипсиз жол шарттарында олуттуу өзгөргөндө эффективдүү болбой калат. Демек, сатып алуу маселеси долбоор колдоно албаган функциялар үчүн төлөөнүн ордуна жол сигналынын контроллерунун түрлөрүн жана конфигурациясын анык кесилишке дал келтирүү же кийинчерээк тейлөө жана жаңыртуу үчүн кымбатка турган арзан контроллерди тандоо.

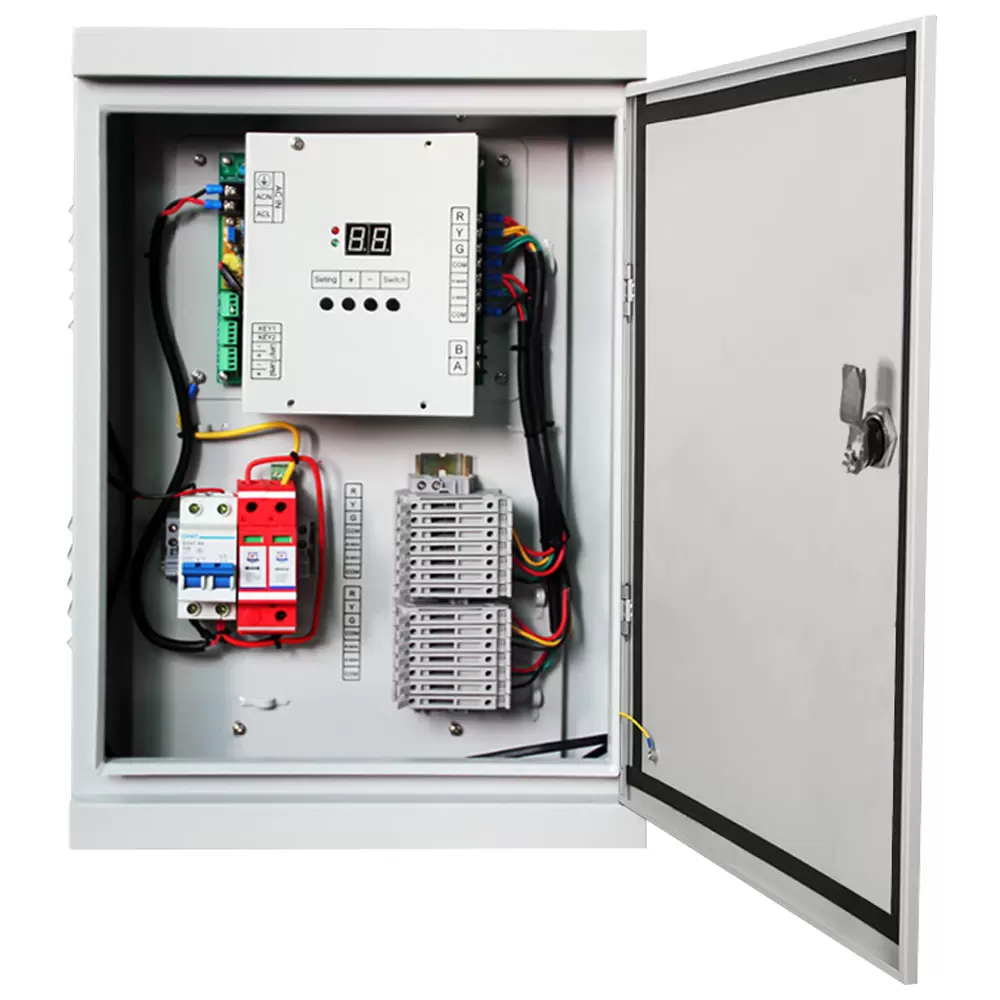

Жол сигналынын контроллеринин түрлөрү жана аларды башкаруу логикасы

Жол сигналынын контроллерунун түрлөрүнүн ортосундагы негизги айырма - бул сигналдын убактысын аныктоо жана аткаруу.

Белгиленген убакыттагы светофордун контроллери алдын ала белгиленген графиктерге ылайык иштейт. Инженерлер сигналдын циклин, фазалардын ырааттуулугун, жашыл убакытты, сары убакытты жана башка убакыттын параметрлерин трафикти изилдөөнүн негизинде белгилешет. Ар кандай убакыт пландары ар кандай мезгилдерге дайындалышы мүмкүн, мисалы, эртең мененки чокусу, күндүзгү, кечки чокусу жана эң көп эмес сааттар.

Бул ыкма салыштырмалуу жөнөкөй жана трафикке суроо-талап туруктуу жана болжолдуу болгон кесилиштерге ылайыктуу болушу мүмкүн. Анын чектөөсү бирдей эле түшүнүктүү: контролер тышкы аныктоо жана башкаруу стратегиясы каралмайынча, бир ыкма күтүлбөгөн жерден узун кезек пайда болгонун билбейт.

Иштетилген же унаага жооп берүүчү контроллер башкаруу процессине жол кыймылын аныктоону кошот. Детекторлор контроллерге конфигурацияланган чектерде фазалык операцияны өзгөртүүгө мүмкүндүк берип, унаанын бар болушу, суроо-талап же ээлөө жөнүндө маалымат бере алат. Бул жол кыймылынын көлөмү бир кыйла айырмаланып турган кесилиштерде пайдалуу болушу мүмкүн.

Координацияланган башкаруу ар бир кесилишке өз алдынча мамиле кылуунун ордуна бир нече кесилиштерге багытталган. Контроллерлор чектеш сигналдар жалпы коридор стратегиясына ылайык иштеши үчүн убакыт же координация маалыматын алмашышат. Артериялык жолдо, мисалы, негизги кыймыл багыты боюнча прогрессти колдоо үчүн циклдин узундугун, жылышын жана фаза убактысын координациялоого болот.

FAMAнын координацияланган контроллери колдонмонун бул түрү үчүн иштелип чыккан жана индуктивдүү башкаруу, адаптивдик башкаруу, жөө жүргүнчүлөр өтүү, өзгөчө кырдаалдардын артыкчылыктары жана көп мезгилдүү схемаларды камтыган функцияларды колдойт. FM5000 сериясынын спецификациясы демейки сыйымдуулук катары 16 фаза менен 32 башкаруу фазасын жана стандарттуу конфигурациясында 48 каналы бар 96 сигнал каналын камтыйт.

Адаптивдүү сигналды башкаруу сигналдын убактысын өзгөртүү үчүн учурдагы трафик маалыматын колдонуу менен андан ары барат. Туура иштелип чыккан ийкемдүү тутумда жол кыймылын аныктоо маалыматтары башкаруу стратегиясы тарабынан иштетилет жана тарыхый графиктерге гана таянбастан, иш жүзүндөгү суроо-талапка ылайык убакытты тууралоо үчүн колдонулат.

Сатып алуу топтору үчүн маанилүү жагдай - бул категориялар сөзсүз түрдө бири-бирин жокко чыгарбайт. Контроллер координацияланган, иштетилген, адаптацияланган, жөө жүрүүчү же борборлоштурулган башкаруу функцияларын камсыз кылуу менен бирге белгиленген убакыт пландарын колдой алат. Туура тандоо талап кылынган башкаруу стратегиясына жана системанын архитектурасына жараша болот.

Жол сигналынын контроллери кантип иштейт?

Негизги деңгээлде жол сигналынын контроллери конфигурацияланган убакыт параметрлерин жана мүмкүн болгон учурда аныктоо жана тышкы системалардан маалыматты алат. Андан кийин ал программаланган фазалык мамилелерди жана убакыт чектөөлөрүн ишке ашырууда сигнал абалынын аныкталган ырааттуулугун аткарат.

Кадимки кесилиш бир нече сигналдык топторду камтышы мүмкүн: кыймылдар, солго бурулуштар, оңго бурулуштар, жөө жүрүү фазалары, велосипед фазалары жана атайын максаттагы көрсөткүчтөр. Контроллер ар бир топ качан жашыл индикацияны ала аларын жана качан карама-каршы кыймылдар токтоп калышы керектигин аныкташы керек.

Белгиленген убакыттагы кесилиш үчүн бул процесс алдын ала аныкталган циклди үзгүлтүксүз аткарышы мүмкүн. Табылган кесилиш үчүн унааны аныктоо же жөө жүргүнчүлөрдүн суроо-талаптары уруксат берилген башкаруу логикасында фаза чакырылышына, узартылышына, кыскартылышына же өткөрүп жиберилишине таасир этиши мүмкүн.

Мына ошондуктан жооп берүү убактысын гана аткаруунун негизги көрсөткүчү катары кароого болбойт. Контроллер ошондой эле талап кылынган киргизүүлөрдү туура иштеп чыгышы, сигналдын убактысын ырааттуу аткаруусу, адекваттуу чыгаруу кубаттуулугун камсыз кылуусу жана фазалардын коопсуз байланыштарын сактоосу керек.

Мисалы, FAMAнын Single Point Traffic Signal Controller конфигурацияларында 20, 32 же 44 сигналдын чыгышы жана 8, 12 же 16 фазалары менен сунушталат. Тизмеде көрсөтүлгөн версиялар каналга 3А диск токту жана IP55 коргоону белгилейт.

Сатып алуулар боюнча инженер үчүн бул суроо жөн гана "контроллер канчалык ылдам?" Бул болушу керек:

Контроллер керектүү сандагы сигнал топторун, аныктоо киргизүүлөрүн, фазаларын, убакыт пландарын, коммуникацияларды жана келечектеги кеңейтүү талаптарын керексиз аппараттык татаалдыксыз чече алабы?

Трафикти аныктоо, сигнал чырактары жана ITS платформаларын туташтыруу

Заманбап жол кыймылын көзөмөлдөө сейрек обочолонгон кабинет катары иштейт.

Толук кесилишке унаа детекторлору, жөө басуу баскычтары, жол сигналынын баштары, артка санак дисплейлери, байланыш жабдуулары, трафикти башкаруунун борбордук программалык камсыздоосу жана башка ITS шаймандары кирет. Контроллер бул компоненттерди бириктирүүчү оперативдүү катмар катары иштейт.

Детектордук жабдуулар жол кыймылынын суроо-талабы жөнүндө маалымат берет. Конфигурацияланган логикага ылайык контроллер ал маалыматты иштетет. Сигнал чыгаруулары андан кийин талап кылынган жол сигнал топторун айдайт. Тармак деңгээлинде байланыш интерфейстери борбордук платформага абалды көзөмөлдөөгө, убакыт пландарын өзгөртүүгө же бир нече кесилиштерди координациялоого мүмкүндүк берет.

Демек, байланыш архитектурасы системанын шайкештигинин маанилүү бөлүгү болуп калат.

FAMAнын жол сигналын башкаруучу портфолиосу RS485, Ethernet жана кошумча 4G/5G байланыш опцияларын тизмелейт, ал эми анын координацияланган FM5000 контроллеринин спецификациясында эки RJ45 интерфейси, үч RS232 интерфейси жана бир RS485 интерфейси тизмеленген.

Бирок, физикалык интерфейстин болушу ар бир ITS платформасы менен шайкештикти автоматтык түрдө кепилдик бере албайт. Сатып алуулардын спецификациялары талап кылынган байланыш протоколун, маалымат түзүмүн, командалар топтомун, контроллердин программалык интерфейсин, аныктоочу жабдуулардын интерфейсин жана заказ берүүдөн мурун жергиликтүү трафик стандарттарын текшериши керек.

Зымсыз архитектура кадимки кабелдер кыйын болгон жерде да пайдалуу болушу мүмкүн. FAMAнын зымсыз контроллери өзүнчө башкы жана кул бирдиктерин колдонот жана зымсыз мастер-кул байланыш архитектурасын аныктайт. Анын саналып өткөн модели DC11–30Vда иштейт, 13 сигналдын чыгышын жана 5 фазасын камсыз кылат жана IP55 рейтингине ээ.

Архитектуранын бул түрү жолду казуу же чоң кабель орнотуу курулуштун олуттуу татаалдыгын кошо турган жерлерге тиешелүү болушу мүмкүн.

Traffic Signal Controller баасына эмне таасир этет?

Жол сигналын башкаруучу канча турат деген суроого бирден-бир маңыздуу жооп жок. талап кылынган конфигурацияны аныктабастан. Жөнөкөй жөө жүргүнчүлөр өтүүчү жолдун контроллерин координацияланган шаардык коридор үчүн арналган көп фазалуу, тармактык контроллер менен түздөн-түз салыштырууга болбойт.

Жол сигналынын контролерунун баасына бир нече факторлор таасир этет.

1. Сигнал чыгаруу жана киргизүү/чыгаруу кубаттуулугу

Көбүрөөк сигнал топтору жана фазалары көбүнчө аппараттык кубаттуулукту талап кылат. Кичинекей кесилиш контроллерине бир нече гана жыйынтык керек болушу мүмкүн, ал эми бир нече унаанын жакындоолору, бурулуш фазалары, жөө жүргүнчүлөрдүн сигналдары жана көмөкчү көрсөткүчтөрү бар чоң кесилиш бир кыйла көптү талап кылат.

Мисалы, FAMAнын жөө жүргүнчүлөр өтүүчү контроллери 5 жана 12 чыгаруу версияларында сунушталат, ал эми анын бир чекиттүү контроллери 44 чыгууга жетет.

2. Башкаруу стратегиясы

Негизги стационардык контроллер ишке киргизилген, координацияланган, адаптацияланган, өзгөчө кырдаалдарга артыкчылыктуу жана борборлоштурулган башкарууну колдогон системадан башка талаптарга ээ. Кошумча иштетүү, интерфейстер, программалык камсыздоо функциялары жана конфигурациялоо мүмкүнчүлүгү жабдууларды да, интеграциялоону да жогорулатат.

3. Коммуникация жөндөмдүүлүгү

Тармактын архитектурасына жараша RS485, Ethernet, уюлдук байланыш, зымсыз байланыштар же башка интерфейстер талап кылынышы мүмкүн. Наркы таасири байланыш модулунун өзү гана эмес; интеграция, конфигурация, киберкоопсуздук талаптары жана борбордук платформа шайкештиги да долбоордун бюджетине таасир этиши мүмкүн.

4. аныктоо шайкештиги

Эгерде кесилиште унаа детекторлору, жөө жүргүнчүлөрдүн суроосу же башка жол кыймылынын сенсорлору колдонулса, контроллер тиешелүү киргизүү интерфейстерин жана башкаруу логикасын камсыз кылышы керек. Долбоордун аныктоо архитектурасын колдой албаган арзаныраак контроллерди сатып алуу кошумча интерфейс жабдыктарына же алмаштыруу чыгымдарына алып келиши мүмкүн.

5. Экологиялык талаптар

Сырттагы трафик шкафтары температурага, нымдуулукка, электрдик өтмөккө, чаңга жана нымдуулукка туш болушат. FAMAнын тизмеленген контроллердин спецификацияларына -40°C чейин иштөө температурасы, 95% га чейинки салыштырмалуу нымдуулук жана бир нече контроллердин моделдери үчүн IP55 коргоосу кирет.

Бул спецификациялар маркетинг номерлери катары каралбастан, чыныгы орнотуу чөйрөсү менен салыштырылышы керек.

6. Кеңейтүү жана тейлөө

Модулдук контроллердин баштапкы баасы жогору болушу мүмкүн, бирок кесилиш кеңейгенде толук алмаштыруу зарылдыгын азайтышы мүмкүн. FAMA өзүнүн контроллерунун архитектурасын модулдук катары сүрөттөйт, долбоорго багытталган OEM/ODM ыңгайлаштыруу жеткиликтүү.

Коомдук инфраструктура үчүн бул айырмачылык маанилүү, анткени жашоо циклинин баасы баштапкы сатып алуу буйругуна караганда маанилүү болушу мүмкүн.

Сатып алуучулар жол сигналынын контроллерин кантип тандашы керек?

Эң ишенимдүү ыкма - продукт каталогунан эмес, кесилишинен баштоо.

Жөнөкөй жөө жүргүнчүлөр өтүүчү жол үчүн атайын жөө башкаруучу жетиштүү болушу мүмкүн. FAMAнын жөө жүргүнчүлөр өтүүчү контроллери атайын бир тараптуу көчө кесилиши колдонмолору үчүн иштелип чыккан жана конфигурацияга жараша белгиленген цикл убактысын, жөө жүргүнчүлөр үчүн иштетилген өтмөктү, жаркыраган сары жана алыскы буйруктарды колдойт.

Шаардын стандарттуу кесилиши үчүн бир чекиттүү контроллер ыкмалардын санына, сигнал топторуна, фазаларына, детектордук киргизүүлөргө, убакыт пландарына жана талап кылынган жергиликтүү башкаруу функцияларына жараша бааланышы керек.

Бош эмес артериялык жол үчүн координация маанилүү болуп калат. Сатып алуучулар циклди координациялоону, офсеттик башкарууну, кесилиштер ортосундагы байланышты жана борбордук трафикти башкаруу системасы менен шайкештикти текшериши керек.

Адаптивдүү трафикти башкаруу долбоору үчүн контролер толук аныктоо-контролдоо-платформа чынжырынын бир бөлүгү катары бааланышы керек. Адекваттуу трафикти аныктоосуз же шайкеш программалык камсыздоосуз адаптацияга жөндөмдүү контроллерди орнотуу өзүнөн өзү эле адаптацияланган трафикти башкаруу системасын түзбөйт.

Ушул эле принцип системанын шайкештигине да тиешелүү. Котировкаларды салыштыруудан мурун, I/O графигин, фазалык диаграмманы, байланыш талабын, аныктоо интерфейсинин тизмесин, айлана-чөйрөнүн спецификациясын, башкаруу стратегиясын жана келечектеги кеңейтүү талабын даярдаңыз. Андан кийин ошол эле техникалык база менен камсыздоочуларды салыштырыңыз.

FAMAнын жол сигналын башкаруучу диапазону координацияланган, бир чекиттүү, тармактык, жөө жүргүнчүлөр өтүүчү жана зымсыз контроллерлорду камтыйт, бул ар кандай архитектураларды кесилиштердин талаптарына ылайык кароого мүмкүндүк берет.

FAMA - Кытайдын жол чырактары тармагындагы алдыңкы ишкана

Светофордун толук чечимдерин баалоочу сатып алуу топтору үчүн FAMA ошондой эле транспорт каражаттарынын светофорлорун, жөө жүргүнчүлөрдүн жана велосипеддердин сигналдарын, артка санак таймерлерин, интеграцияланган светофорлорду, светофор модулдарын жана светофордун контролерлорун камтыган кеңири продукт портфели менен камсыз кылат.

Анын долбоордук портфели ар кайсы аймактардагы тиркемелерди камтыйт, анын ичинде светофорлорду, күн системасын, зымсыз контроллерлорду жана мамыларды бириктирген Перу долбоору. Долбоорго багытталган камсыздоону баалаган сатып алуучулар компаниянын долбоордук учурларын жана жол сигналынын продуктуларынын ассортиментин карап чыгып , контроллер менен сигнал жабдууларын кененирээк кесилиш чечиминин бир бөлүгү катары конфигурациялоону түшүнө алышат.

Корутунду

Жол сигналынын контроллерин тандоо - бул жөн гана аппараттык бааларды салыштыруу эмес, акыры башкаруу тутумунун чечими. Жол сигналынын контроллерунун түрлөрү кесилишинин суроо-талапка кандай жооп берерин аныктайт, ал эми сигнал фазалары, убакыт пландары, аныктоо киргизүүлөрү, киргизүү/чыгаруу кубаттуулугу, байланыштар жана айлана-чөйрөнү коргоо контроллер белгиленген колдонмодо ишенимдүү иштей алаарын аныктайт.

Жол сигналы контролерунун баасын баалоодо, сатып алуучулар толук конфигурацияны жана жашоо циклинин талаптарын салыштырышы керек: башкаруу режими, чыгаруу кубаттуулугу, аныктоо шайкештиги, байланыш архитектурасы, тутум интеграциясы, экологиялык мүнөздөмөлөр, кеңейтүү мүмкүнчүлүгү жана тейлөө талаптары. Төмөнкү баштапкы цитата долбоор талап кылган функцияларды жана ишенимдүүлүктү камсыз кылганда гана пайдалуу болот.

Шаардын кесилиштери, артериялык координация, жөө жүргүнчүлөр өтүүчү өтмөктөр жана адаптивдик жол кыймылын башкаруу үчүн туура контроллер кыймылды башкаруунун чыныгы стратегиясына дал келген жана курчап турган ITS инфраструктурасы менен таза интеграциялана алган контролер болуп саналат.
