Артка санактын светофор модулунун колдонмосу: Автоунаа таймерлери үчүн синхрондоштуруу, шайкештик жана толкундан коргоо

Жол сигналынын артка эсептөө модулу үчүн сандарды көрсөтүү колдонмонун бир гана бөлүгү. Чыныгы кесилиште, артка санак дисплейси жол сигналынын контроллерине туура жооп берип, талап кылынган кириш сигналын таанып, электрдик шарттар өзгөргөндө туруктуу болуп, чагылган жана чыңалуунун көтөрүлүшү мүмкүн болгон чөйрөдө ишин уланта бериши керек. Жол кыймылынын инженердик подрядчылары, система интеграторлору жана трафик жабдууларын сатып алуучулар үчүн бул талаптар көп учурда артка эсептөө таймеринин өзүнөн да маанилүү.

Иштиктүү Countdown светофор модулунун колдонмосу ошондуктан орнотууну, контроллердин шайкештигин, сигналды аныктоону, артка санакты синхрондоштурууну, параметрди ишке киргизүүнү жана бузулууларды жоюуну чечиши керек. Ошол эле учурда, унаа үчүн жол чырактын артка саноо таймерине баа берип жаткан сатып алуучулар модулдун ар кандай киргизүү шарттарын, электрдик тоскоолдуктарды, толкундан коргоону жана талаа конфигурациясын кантип чечерин түшүнүшү керек.

FAMA үчүн, артка эсептөө модулу артка санак дисплейин обочолонгон жарыктандыруу компоненти катары кароонун ордуна ушул практикалык талаптардын тегерегинде иштелип чыккан.

Артка санактын светофор модулунун түзүлүшүн түшүнүү

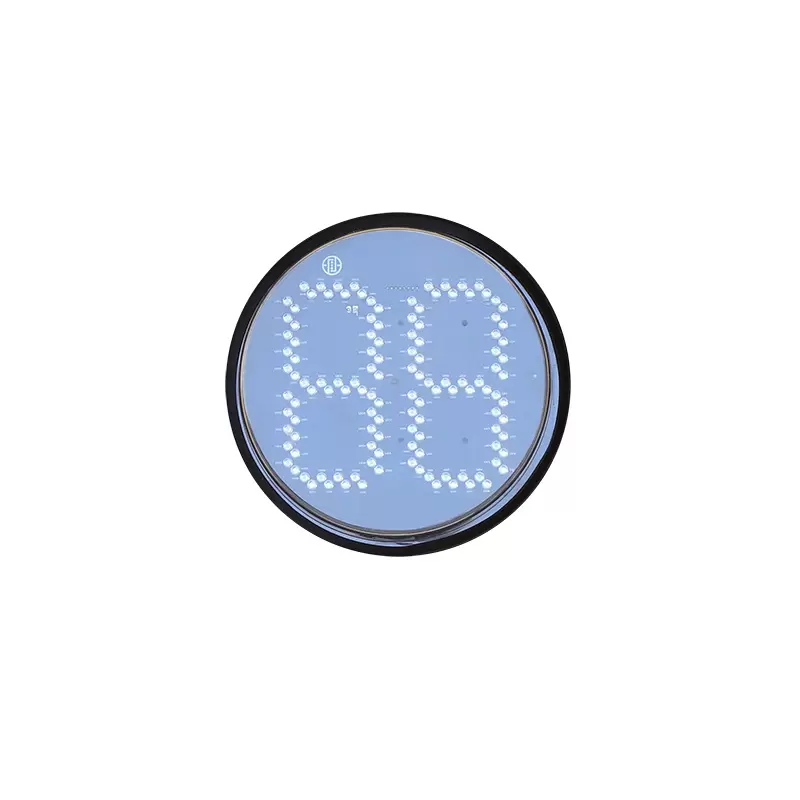

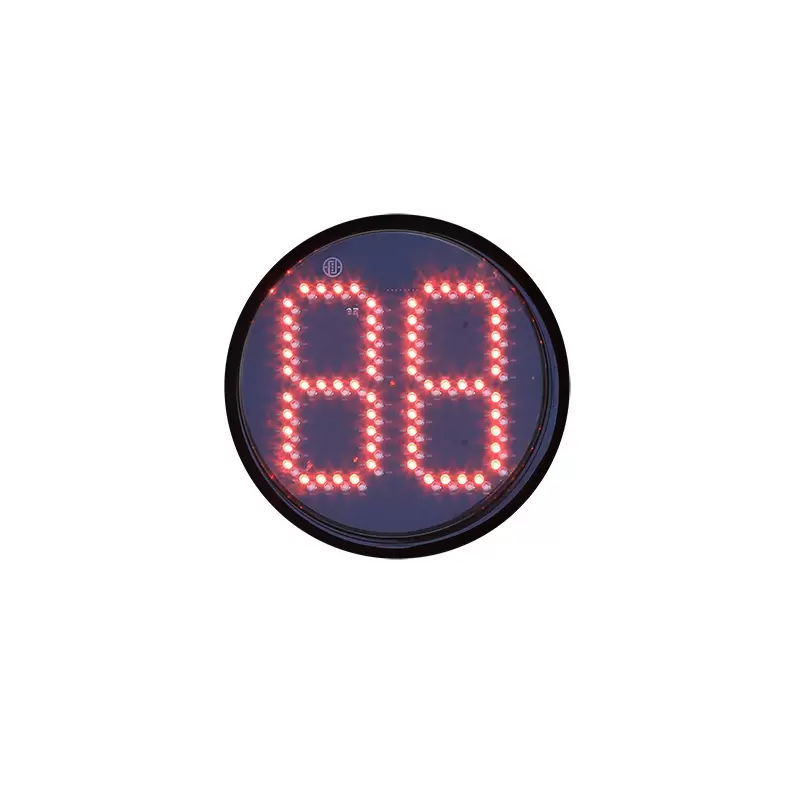

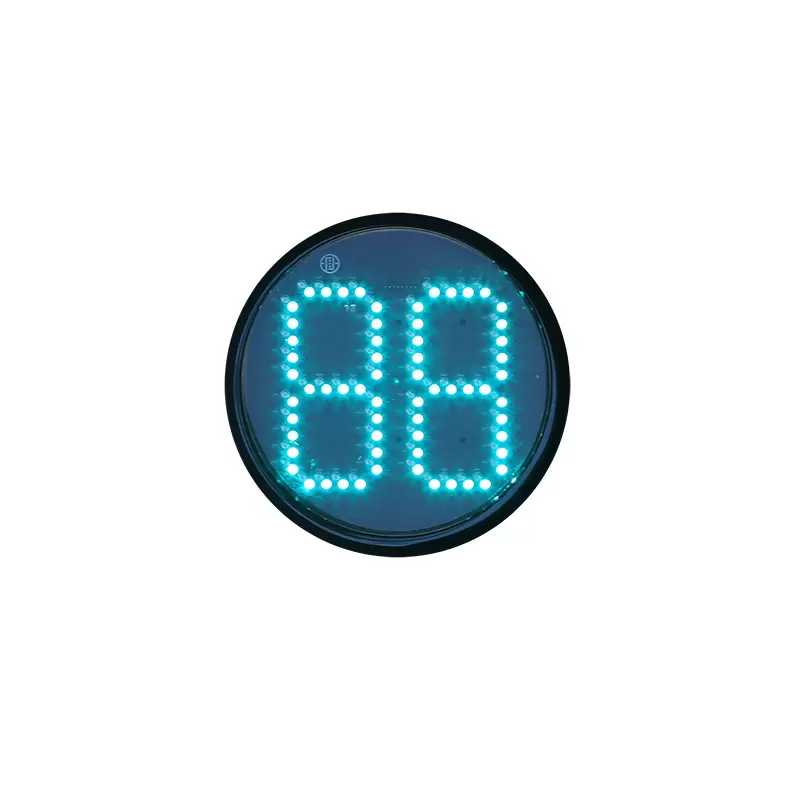

Countdown светофор модулу оптикалык линзадан, жарык тактасынан, башкаруу тактасынан, суу өткөрбөгөн шакекчеден жана лампа идиштен турат. Ар бир компонент модулдун жалпы иштешине салым кошот, ал эми башкаруу тактасы артка санак дисплейи менен жол сигнал системасы менен байланышкан электрдик сигналдардын ортосундагы негизги интерфейсти камсыз кылат.

Оптикалык линза жана жарык тактасы артка санак маалыматын визуалдык көрсөтүүгө түздөн-түз байланыштуу. Лампа идиш модулдун физикалык түзүлүшүнүн бир бөлүгүн түзөт, ал эми суу өткөрбөйт шакек орнотулган жыйындын тосмо жана коргоо талаптарын колдойт. Модуль жол сигналы менен байланышкан киргизүүнү аныктап, чечмелеп бериши керек болгондо башкаруу тактасы өзгөчө маанилүү.

Сатып алуу топтору үчүн бул артка санак сигнал модулун баалоо LED дисплей мүнөздөмөлөрү менен чектелбеши керек дегенди билдирет. Механикалык түзүлүш, электрдик аныктоо схемасы жана контроллер интерфейси бир система катары каралышы керек.

мамиле төмөнкүчө чагылдырууга болот:

Жол сигналынын кириши → сигналды аныктоо → башкаруу логикасы → артка санакты эсептөө/дисплей → синхрондуу визуалдык чыгаруу

Киргизүү сигналы туура аныкталбаса же чечмеленбесе, дисплейдин аппараттык жабдыгы кадимкидей иштеп турганда да, артка санактын дисплейи жол сигналына дал келбей калышы мүмкүн.

Адаптивдүү аныктоо артка санакты синхрондоштуруунун борбордук бөлүгү болуп саналат

Жол сигналынын артка саноо таймерине коюлган негизги техникалык талаптардын бири - бул электр чөйрөсүндөгү өзгөрүүлөр менен күрөшүү мүмкүнчүлүгү.

FAMA модулу адаптивдик аныктоо мүмкүнчүлүктөрү менен патенттелген артка санакты аныктоо схемасын колдонот. Берилген продукт маалыматына ылайык, чынжыр автоматтык түрдө ар кандай кириш чыңалуусу деңгээлине туура келет, иштөө босоголорун динамикалык түрдө тууралай алат жана тышкы электрдик тоскоолдуктарды чыпкалай алат.

Бул ыкма маанилүү, анткени артка эсептөө модулу жол сигналынын контроллеринен көз карандысыз иштебейт. Артка саноо туура жооп берерден мурун анын аныктоо схемасы тиешелүү сигнал абалын аныкташы керек.

Автоматтык кириш чыңалууга дал келүү

Артка эсептөө модулу долбоордо колдонулган жол сигналын башкаруу системасына жараша ар кандай киргизүү шарттарына туш болушу мүмкүн. Бир аныкталган аныктоо шартына таянуунун ордуна, адаптациялоочу чыңалуу аныктоо модулга кирген сигнал деңгээлине дал келүүгө жана тиешелүү иштөө шарттарын түзүүгө мүмкүндүк берет.

Орнотуу тобу үчүн бул киргизүү чыңалууларынын шайкештигин ишке киргизүү учурунда тастыктоо үчүн маанилүү нерсе кылат.

Негизги суроолор:

• Жол сигналынын контроллери кандай киргизүү сигналын берет?

• Артка эсептөө модулу ал сигналды туура аныктай алабы?

• Тандалган иштөө режими контроллерге ылайыктуубу?

• Сигналдын деңгээли тиешелүү система шарттарында өзгөргөндө модул ырааттуу жооп береби?

Бул суроолор орнотуудан кийин көйгөйлөрдү чечүү катары каралбастан, акыркы жайылтуудан мурун ырасталышы керек.

Динамикалык босогону жөндөө жана интерференцияны чыпкалоо

Электрдик тоскоолдуктар сигналды аныктоону кыйындатат. Эгерде аныктоо схемасы керексиз электрдик термелүүлөргө өтө оңой жооп берсе, артка эсептөө модулу тоскоолдуктарды жарактуу сигнал шарты катары чечмелеши мүмкүн.

Адаптивдүү аныктоо дизайны муну динамикалык босого жөндөө жана электрдик тоскоолдуктарды чыпкалоо аркылуу чечет. Бир өзгөрүлбөс аныктоо босогосун колдонуунун ордуна, схема аныкталган киргизүү шартына ылайык иштөө босогосун тууралай алат.

Жол сигналынын артка эсептөө модулунун максаты чыңалууну аныктоо эмес. Бул артка санак сигналдын чыныгы абалы менен синхрондолуп кала бериши үчүн, трафикти башкаруу сигналын керексиз электрдик тоскоолдуктардан айырмалоо болуп саналат.

Бул долбоордо бир нече электр шаймандары, узун зымдар же электр бузулушунун башка булактары камтылганда өзгөчө актуалдуу.

Унаа үчүн светофордун артка эсептөө таймери: орнотуу жана тутумдун шайкештиги

Унаа үчүн светофордун артка саноо таймерин тандоодо биринчи суроо дисплейдин сырткы көрүнүшүнө эмес, учурдагы светофорду башкаруу системасына шайкеш келиши керек.

Модуль үч адаптивдүү иштөө режимин колдойт. Берилген продукт маалыматына ылайык, бул иштөө режимдери негизги ички жана эл аралык жол сигналын башкаруу системаларынын 99% дан ашыгы менен шайкеш келүүнү камсыз кылуу үчүн иштелип чыккан.

Бул көрсөткүч универсалдуу тармактык статистика катары эмес, FAMA тарабынан берилген продуктунун иштешинин сүрөттөлүшү катары түшүнүү керек.

Орнотуу долбоору үчүн тиешелүү иштөө режими иш жүзүндөгү жол сигналынын контроллерине жана сигналдын мүнөздөмөлөрүнө ылайык аныкталышы керек. Негизги ишке киргизүү ырааттуулугу төмөнкүлөрдү камтышы керек:

1. Жол сигналынын контроллерин жана анын чыгыш мүнөздөмөлөрүн ырастаңыз.

2. Керектүү кубат киргизүүнү жана байланыш интерфейсин ырастаңыз.

3. Ылайыктуу иштөө режимин тандаңыз.

4. Долбоордун зымдарынын талаптарына ылайык артка эсептөө модулун туташтырыңыз.

5. Модуль жол сигналынын киришин туура аныктаарын текшериңиз.

6. Көрсөтүлгөн артка санактын чыныгы кызыл же жашыл сигнал абалына туура келерин текшериңиз.

7. Кесилишти нормалдуу эксплуатацияга бергенге чейин толук параметрди ишке киргизүү.

Демек, артка эсептөө модулунун колдонмосун жөн гана орнотуу диаграммасы эмес, ишке киргизүү маалымдамасы катары кароо керек.

Артка санак синхрондолбогондо эмнени текшерүү керек

Эгерде артка санак дисплейи анормалдуу болсо, кириш сигналын аныктай албаса же жол сигналына дал келбей калса, модулду дароо алмаштыруу биринчи кадам болуп саналбайт.

Орнотуу тобу алгач контроллердин, киргизүү сигналынын жана модулдун конфигурациясынын ортосундагы мамилени карап чыгышы керек.

Маанилүү текшерүү пункттары төмөнкүлөрдү камтыйт:

Киргизүү сигналы:
Жол сигналынын контроллери артка эсептөө модулуна күтүлгөн сигналды берип жатканын ырастаңыз.

Киргизүү чыңалуусу:
Чыныгы киргизүү шарты тандалган аныктоо режимине ылайыктуу экендигин текшериңиз.

Иштөө режими:
Үч адаптациялоочу иштөө режиминин бири тиешелүү башкаруу системасы үчүн туура тандалганын ырастаңыз.

Аныктоо босогосу:
аныктоо чынжырынын электрдик тоскоолдукка караганда, болжолдонгон сигналды туура таанып жатканын текшериңиз.

Байланыш интерфейси:
Байланыш болгон жерде интерфейстин туташуусун жана конфигурациясын текшериңиз.

Артка саноону синхрондоштуруу:
Ишке киргизүү учурундагы артка санак дисплейин иш жүзүндөгү жол сигналынын абалы менен салыштырыңыз. Иштеп жаткан дисплей автоматтык түрдө артка эсептөө туура синхрондоштурууну билдирбейт.

Бул бузулууларды оңдоо ырааттуулугу керексиз компоненттерди алмаштыруудан мурун электрдик киргизүү көйгөйүн, конфигурация маселесин жана иш жүзүндөгү аппараттык көйгөйдү бөлүүгө жардам берет.

Traffic Signal колдонмолору үчүн кош толкундан коргоо

Светофордун жабдуулары сыртта орнотулгандыктан, электр жарыгынан коргоо маанилүү.

FAMA модулу кубаттуулукту киргизүүнү да, байланыш интерфейсин да камтыган кош толкундан коргоону камсыз кылат. Анын максаты — чагылгандын жана жогорку вольттогу ас-кердиктин жабдууларга тийгизген таасирин азайтуу.

Системалык интеграторлор үчүн бул айырмачылык маанилүү. Кирүүчү кубатты гана коргоо байланыш интерфейси аркылуу потенциалдуу күчөп кетүү коркунучун чечпейт. Эки жолдогу коргоону камтыган модул, жабдуулар колдонгон электрдик интерфейстер үчүн кеңири коргоо дизайнын камсыз кылат.

Берилген продукт маалыматына ылайык, бул дизайн бузулууларды азайтып, тейлөөгө кеткен чыгымдарды 50% га азайтат. Бул өзгөчө FAMAнын өндүрүмдүн иштешинин сүрөттөлүшү катары каралышы керек жана ар бир долбоор же орнотуу чөйрөсү үчүн кепилденген кыскартуу катары жалпыланбашы керек.

Сатып алуучулар үчүн электр чыңалуудан коргоо сайттын электр чөйрөсү, жерге туташтыруу дизайны, орнотуу шарттары жана жалпы жол сигналын коргоо системасы менен бирге бааланышы керек.

Аппараттык каражаттарды алмаштырбастан алыстан конфигурациялоо

Жол кыймылы долбоорлору дайыма эле бирдей контролдук талаптарды колдоно бербейт. Бир долбоор үчүн конфигурацияланган модул башка кесилиште же жол сигналынын чөйрөсүндө жайгаштырылганда системанын башка параметрлерин талап кылышы мүмкүн.

Модуль компьютерге негизделген жогорку деңгээлдеги башкаруу системасы аркылуу алыстан конфигурациялоону колдойт. Системанын параметрлерин жабдыктарды алмаштырбастан онлайн режиминде жөнгө салууга болот.

Бул долбоорду ишке киргизүү жана техникалык тейлөө учурунда практикалык артыкчылык берет. Жөн гана конфигурация параметрин өзгөртүү керек болгондуктан модулду алып салуунун ордуна, ыйгарым укуктуу техникалык персонал жогорку деңгээлдеги башкаруу системасы аркылуу тиешелүү системанын параметрлерин тууралай алат.

Бир нече кесилиштерди иштеткен подрядчылар үчүн бул физикалык модулду өзгөртпөстөн долбоордун ар кандай талаптарын канааттандыруу керек болгон жерде жайылтууну жөнөкөйлөтөт.

Алыскы конфигурацияны контроллердин туура шайкештигин жана сигнал зымдарын алмаштыруунун ордуна ишке киргизүү процессинин бир бөлүгү катары кароо керек.

Сатып алуучулар Countdown Traffic Signal модулун кантип баалашы керек

Чет элдик трафик жабдууларын сатып алуучулар үчүн пайдалуу спецификацияны карап чыгуу дисплейдин өлчөмүнөн же сырткы көрүнүшүнөн көбүрөөк камтышы керек.

1. Traffic Signal Controller шайкештиги

Долбоор тарабынан колдонулган контроллер жана сигналды башкаруу архитектурасы менен модулдун шайкештигин ырастаңыз. Адаптивдүү иштөө режимдери долбоор ар кандай контроллер системаларын камтыган учурда өзгөчө маанилүү болушу мүмкүн.

2. Киргизилген чыңалууларды аныктоо

Модуль киргизүү сигналын кантип аныктаарын жана ал тиешелүү кириш чыңалуу шарттарына ыңгайлаша аларын ырастаңыз.

3. Артка саноону синхрондоштуруу

Негизги суроо - модуль светофордун абалын ырааттуу түрдө аныктай алабы жана артка санак дисплейин унаа сигналы менен синхрондуу сактай алабы.

4. Электр кийлигишүүсүн чыпкалоо

Аныктоо схемасы керексиз электрдик тоскоолдуктарды кантип чечерин сураңыз. Бул татаал электр чөйрөлөрүндө туруктуу сигнал таануу талап кылынганда өзгөчө маанилүү.

5. Электр энергиясы жана байланыштын чыңалуусунан коргоо

Жалгыз кубаттан коргоону карап эмес, кубат кирүүчү жана байланыш интерфейси үчүн чыңалуунун коргоосу камсыздалганын текшериңиз.

6. Конфигурациялоо жана ишке киргизүү

Параметрлерди алыстан конфигурациялоого болорун жана конфигурациялоо процессин жабдыктарды алмаштырбастан бүтүрүүгө болорун ырастаңыз.

7. Физикалык коргоо жана тейлөө

Оптикалык линза, жарык тактасы, башкаруу тактасы, суу өткөрбөгөн шакек жана лампа идиш толук модулдун структурасынын бир бөлүгү катары каралышы керек. Орнотуу топтору жайылтуудан мурун тиешелүү экологиялык жана техникалык тейлөө талаптарын да түшүнүшү керек.

FAMAнын жол сигналынын артка эсептөө тиркемелерине болгон мамилеси

Янчжоу FAMA Intelligent Equipment Co., Ltd. (FAMA) акылдуу сигналды башкаруу, акылдуу жол кыймылынын коопсуздугун жана 5G көп функционалдуу акылдуу мамыларды камтыган интеграцияланган интеллектуалдык транспорттук чечимдерди камсыз кылат. Анын светофор продуктунун портфолиосуна жол сигналын контролерлор, транспорттук светофорлор, артка эсептөө таймерлери жана светофор модулдары кирет.

FAMA - Кытайдын жол чырактары тармагындагы алдыңкы ишкана

FAMAнын долбоордук портфели ошондой эле Малайзия, Бразилия, Тунис, Чили, Перу, Аргентина, Колумбия, Парагвай, Эквадор жана Уругвай сыяктуу базарлардагы жол сигналы жана артка эсептөө таймеринин долбоорлорун камтыйт.

Жол сигналынын артка эсептөө модулун баалаган сатып алуучулар үчүн бул долбоордун шилтемелери өндүрүүчүнүн продуктуларынын ассортиментин жана колдонуу тажрыйбасын карап чыгууда кошумча контекстти камсыздай алат. FAMAнын продукт портфолиосун анын жол сигналынын продуктусу бөлүмү аркылуу карап чыгууга болот, ал эми анын долбоордук беттеринде ар кандай чет өлкөлүк рыноктордо жол сигналдарын жайылтуу мисалдары келтирилген.

Жыйынтык: Артка эсептөө модулунда эмне маанилүү

Жол сигналынын артка эсептөө модулу өзүнчө дисплей катары эмес, жол кыймылын толук башкаруу системасынын бир бөлүгү катары бааланышы керек.

Артка эсептөө светофор модулунун колдонмосу үчүн критикалык чөйрөлөр орнотуу, контроллерди туташтыруу, адаптациялоочу иштөө режимин тандоо, кириш сигналын аныктоо, чыңалууга дал келүү, босогону тууралоо, артка санак синхрондоштуруу жана параметрди ишке киргизүү болуп саналат.

Унаа үчүн светофордун артка эсептөө таймери үчүн сатып алуучулар контроллердин шайкештигин, байланыш интерфейстерин, электрдик тоскоолдуктарды чыпкалоону, кош толкундан коргоону, алыстан конфигурациялоону жана тейлөө талаптарын кошумча карап чыгышы керек.

Бул функциялардын ортосундагы практикалык байланыш түз: сигналдын туура шайкештиги аныктоого мүмкүндүк берет; адаптивдик аныктоо туруктуу сигнал таанууну колдойт; чыңалууга дал келүү жана босогону жөнгө салуу болжолдонгон сигналды тоскоолдуктардан айырмалоого жардам берет; так аныктоо артка санак синхрондоштурууну колдойт; толкундан коргоо электр интерфейстерин коргойт; жана алыскы конфигурация ишке киргизүүнү жана тейлөөнү жөнөкөйлөтөт.

Жол кыймылынын инженердик компаниялары, системалык интеграторлор жана инфраструктуралык подрядчылар үчүн бул техникалык чынжыр дисплей спецификацияларына караганда жол сигналынын артка эсептөө модулун тандоо үчүн пайдалуу негиз болуп саналат.
