Координацияланган, ыңгайлашкан жана көп кесилиштеги трафикти башкаруу үчүн мыкты автоматташтырылган жол сигнал контроллерин кантип тандоо керек

Шаардын кесилиштеринде жол кыймылынын абалы сутка бою туруктуу эмес. Эртең мененки жана кечки чокулар, жакындашуулардын ортосундагы жол кыймылынын бирдей эмес талабы, жөө жүргүнчүлөр, авариялык унаалардын кыймылы жана артериялык жана жергиликтүү жолдордун ортосундагы өзгөрүүлөрдүн баары сигнализацияланган кесилиш кандай иштешине таасир этиши мүмкүн. Бир жол кыймылынын шарты үчүн иштеген убакыт планы суроо-талап олуттуу өзгөргөндө ылайыктуу болбой калышы мүмкүн.

Белгиленген убакыт пландары бир нече трафиктин үлгүлөрүн камтышы керек болгондо же бир нече кесилиштер координацияланган тармак катары иштеши керек болгондо, салттуу жол сигналын башкарууну башкаруу кыйын болуп калышы мүмкүн. Сигналдын убакытынын чектелген ийкемдүүлүгү, аныктоо киргизүүлөрдүн жетишсиздиги жана трафиктин өзгөчө приоритеттерин башкаруудагы кыйынчылыктар башкаруу тутумунун кесилиштердин чыныгы шарттарына канчалык эффективдүү жооп беришине таасир этиши мүмкүн.

Транспорттук агенттиктер, жол кыймылынын инженердик компаниялары, системалык интеграторлор жана инфраструктуралык подрядчылар үчүн Мыкты автоматташтырылган жол сигналын башкаруучуну тандоо өнүмдөрдүн спецификацияларын салыштыруу менен гана чектелбейт. Контроллер кесилишинин конфигурациясына, аныктоо ыкмасына, фазалык талаптарга, координациялоо стратегиясына, жөө жүрүүчүлөрдүн операциясына, өзгөчө кырдаалдын артыкчылыктуулугуна жана келечектеги системаны кеңейтүү талаптарына дал келиши керек.

Автоматташтырылган светофор башкаруу системасын да толук башкаруу архитектурасы катары кароо керек. Жол сигналынын контроллери, аныктоо киргизүүлөрү, сигнал чыгаруулары, байланыш интерфейси, убакыт конфигурациясы жана туташтырылган талаа жабдуулары трафикти башкаруунун пландаштырылган стратегиясын колдоо үчүн бирге иштеши керек.

Автоматташтырылган жол сигналынын контроллери иш жүзүндө эмнени көзөмөлдөйт?

Автоматташтырылган жол сигналынын контроллери - бул жол кыймылына тиешелүү киргизүүлөрдү кабыл алган, программаланган башкаруу логикасын иштеткен жана конфигурацияланган убакыт жана башкаруу стратегиясына ылайык сигнал фазаларынын иштешин аныктаган башкаруу блогу.

Кадимки системаны бир нече функциялык компоненттер аркылуу түшүнүүгө болот:

• Детектордук киргизүүлөр транспорттун же жөө жүргүнчүлөрдүн суроо-талабы жөнүндө маалымат берет.

• Башкаруу модулдары киргизүүлөрдү тандалган башкаруу логикасына ылайык иштетет.

• Сигналдын убакыт параметрлери фазалар кандайча иштетилгенин аныктайт.

• Байланыш интерфейстери талаа жабдыктары же мүмкүн болгон учурда жогорку деңгээлдеги трафикти башкаруу системалары менен байланышты колдойт.

• Сигнал чыгаруулары жол сигналынын көрсөткүчтөрүнүн иштешин көзөмөлдөйт.

Бул компоненттердин маанилүүлүгү кесилишинен көз каранды. Салыштырмалуу жөнөкөй кесилиш биринчи кезекте программаланган убакытты жана фазалык башкарууну талап кылышы мүмкүн, ал эми чоңураак же координацияланган тармак бир нече аныктоо киргизүүнү, ар кандай убакыт пландарын, координациялоо функцияларын жана кошумча система интерфейстерин талап кылышы мүмкүн.

Мына ошондуктан контроллерди тандоо "мыкты" контролер деген жалпы дооматтан эмес, жол кыймылынын инженердик талаптарынан башталышы керек.

Бир нече кесилиштер үчүн координацияланган башкаруу

Бир коридор боюнча же туташтырылган трафик тармагынын ичинде бир нече кесилиштер иштегенде координацияланган жол сигналын башкаруу өзгөчө маанилүү.

Ар бир кесилишке обочолонгон сигнал катары мамиле кылуунун ордуна, координацияланган башкаруу ар кандай кесилиштердеги сигналдын убактысынын ортосундагы байланышты карайт. Циклдын узундугу, жашыл бөлүнүү, фаза ырааттуулугу жана жылыш сыяктуу параметрлер чектеш кесилиштер арасында кыймылдын жүрүшүнө таасир этиши мүмкүн.

Мисалы, магистралдык жолдун боюндагы кесилиштер макулдашылган хронометраждык планга ылайык иштеши керек болгондо, контроллер кесилиштер ортосундагы убакыт мамилелери болжолдонгон кыймыл кыймылын колдой тургандай конфигурацияланышы керек. Максат бир кесилиште жашыл убакытты максималдуу көбөйтүү эмес, анткени чектеш сигналдарды эске албастан муну кылуу кенен коридордун ишин үзгүлтүккө учуратышы мүмкүн.

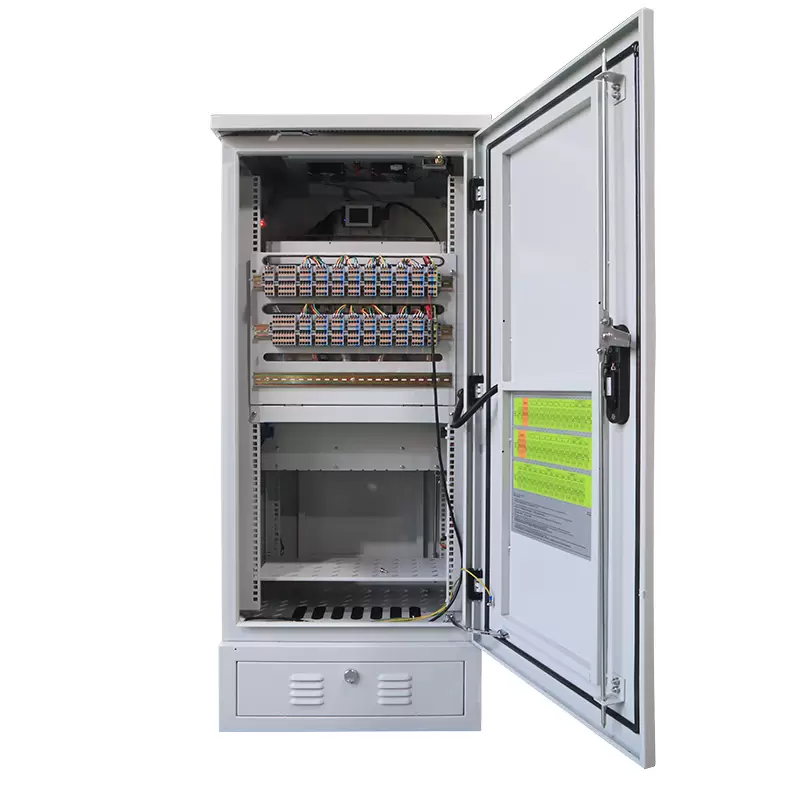

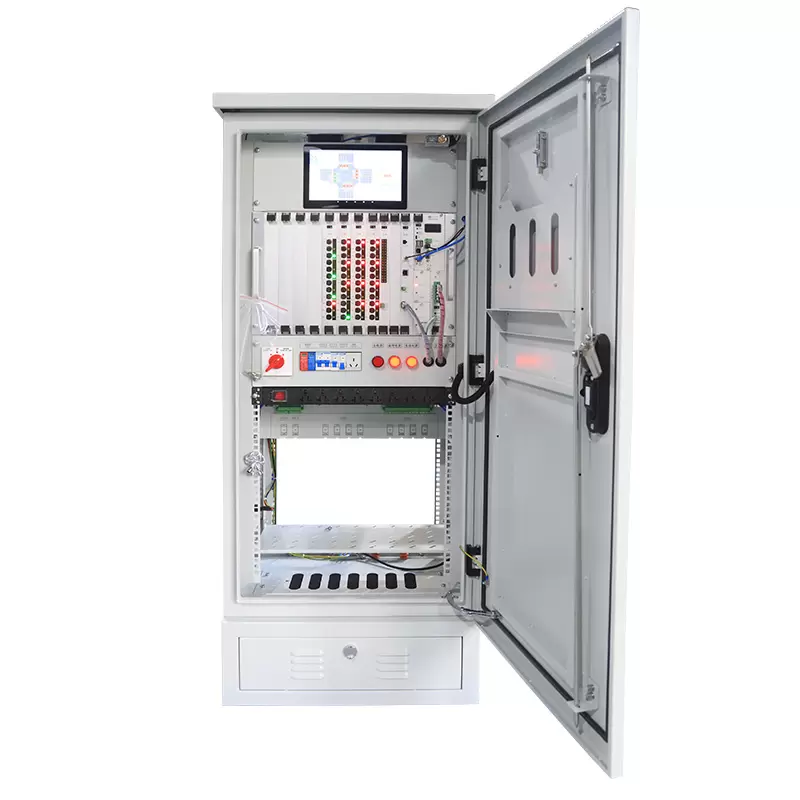

An FM5000 Series Traffic Signal Controller, ошондой эле макулдашылган Traffic Signal Controller деп аталган, FAMA тарабынан макулдашылган жол сигнал башкаруу системасынын жаңы муун катары иштелип чыккан. Берилген продукт маалыматына ылайык, ал модулдук дизайнды жана кошумча негизги технологияларды камтыган шарттуу координацияланган контроллерлордо табылган белгиленген функцияларды сактап калат.

Анын белгиленген башкаруу функцияларына төмөнкүлөр кирет:

• Индуктивдүү башкаруу

• Адаптивдүү башкаруу

• Жөө жүргүнчүлөр өтүүчү колдоо

• Өзгөчө кырдаал артыкчылыктуу

• Көп мезгилдүү убакыт схемалары

• Координацияланган контроль

Бул функциялар контроллердин архитектурасына бир туруктуу иштөө режимине таянбастан, ар кандай жол кыймылын көзөмөлдөө талаптарын чечүүгө мүмкүндүк берет.

Индуктивдүү башкаруу: Унааны аныктоону башкаруу киргизүү катары колдонуу

Индуктивдүү башкаруу сигналды башкарууга кириш катары жол кыймылын аныктоо маалыматын колдонот. Кадимки тиркемеде унааны аныктоо унаалардын жакындаганда же тилкеде бар же жок экендиги жөнүндө маалымат бере алат.

Бул так белгиленген убакыт операциясынан маанилүү айырманы жаратат. Трафиктин суроо-талабы жөнүндө алдын ала аныкталган божомолго гана таянуунун ордуна, контроллер конфигурацияланган башкаруу логикасында аныктоо маалыматты колдоно алат.

Мисалы, кесилиш ар кандай мезгилдерде мамиленин ортосунда ар кандай суроо-талапка дуушар болушу мүмкүн. Эгерде унааны аныктоо суроо-талап бир ыкмага топтолгондугун көрсөтсө, контроллер өзүнүн конфигурацияланган башкаруу стратегиясына ылайык жеткиликтүү аныктоо маалыматын колдоно алат.

Так аныктоо технологиясы системанын конфигурациясынан көз каранды. FAMAнын интеллектуалдык сигналды башкаруу чечимдери технологияларды бириктире алат, анын ичинде катушкалар, геомагнетизм, RFID, радар жана жол кыймылына байланыштуу аныктоо жана мониторинг жүргүзүү үчүн визуалдык идентификация технологиялары.

Демек, сатып алуучулар үчүн негизги суроо - контроллер "унааны аныктоону" колдойбу же жокпу, бирок долбоор үчүн кайсы аныктоо ыкмалары талап кылынат жана контроллердин архитектурасы жана интерфейстери аларды батыра алабы?

Трафикке суроо-талапты өзгөртүү үчүн адаптивдик жол сигналын башкаруу

Адаптивдүү башкаруу кадимки координацияланган убакыттан башка талапты карайт.

Белгиленген убакыт планы, адатта, аныкталган жол шарты үчүн иштелип чыккан. Бирок, жол кыймылынын суроо-талап бир операциялык мезгил ичинде өзгөрүшү мүмкүн. Трафиктин көлөмү же кыймылы өзгөргөндө, башка шарт үчүн иштелип чыккан убакыт планы учурдагы суроо-талапты билдирбей калышы мүмкүн.

Адаптивдүү жол сигналын башкаруу конфигурацияланган башкаруу логикасына жана учурдагы трафик шарттарына ылайык сигналдын убактысын тууралоо үчүн жеткиликтүү трафик маалыматын колдонот.

Мисалы, трафиктин суроо-талабы ыкмалар ортосунда өзгөргөндө, адаптивдик башкаруу сигналдын убактысын кантип тууралоо керектигин аныктоодо аныктоо маалыматын киргизүү катары колдоно алат. Бул адаптивдик башкарууну, өзгөчө, жол кыймылынын суроо-талабы салыштырмалуу болжолдуу бойдон калуудан көрө, бир топ өзгөрүп турган кесилиштерге тиешелүү кылат.

Бирок адаптациялык башкарууну автоматтык түрдө координацияланган башкарууну алмаштыруу катары кароого болбойт. Эки функция ар кандай башкаруу талаптарын чечет.

Координацияланган башкаруу кесилиштердин ортосундагы же трафик коридорунун боюндагы убакыт мамилелерине көңүл бурат. Адаптивдүү башкаруу кыймылдын өзгөргөн талабына жооп берүүгө багытталган. Демек, долбоор тармактын координациясын жана трафик талабын өзгөртүүнү талап кылганда, жол сигналынын контроллери башкаруунун эки түрүн тең колдоого алышы керек.

Ар кандай трафик үлгүлөрү үчүн көп мезгилдүү убакыт

Трафиктин суроо-талабы көбүнчө эртең мененки эң көп мезгилде, күндүз иштөөдө, кечки эң жогорку жана суроо-талаптын азыраак мезгилдеринде ар кандай болот. Бардык шарттар үчүн бир убакыт конфигурациясын колдонуу ар бир кесилишке туура келбеши мүмкүн.

Көп мезгилдүү убакыт схемалары ар кандай убакыт пландарын ар кандай мезгилдерге конфигурациялоого мүмкүндүк берет.

Убакыт планы төмөнкүдөй параметрлерди камтышы мүмкүн:

• Цикл узундугу

• Фаза ырааттуулугу

• Жашыл бөлүү

• Координациялык орнотуулар

• Оффсет

• Башка конфигурацияланган сигнал убактысынын параметрлери

Максаты - контроллердин иш планын ар кандай күтүлгөн кыймыл шарттарына шайкеш келтирүү.

Мисалы, артериялык коридор эң жогорку мезгилде координациялоонун бир стратегиясын талап кылышы мүмкүн, ал эми суроо-талаптын азыраак мезгилинде башка. Ошо сыяктуу эле, эртең менен жана кечинде бир кыйла ар түрдүү багыттагы суроо-талап менен кесилиши ар кандай убакыт тартибин талап кылышы мүмкүн.

Сатып алуу топтору үчүн, бир нече убакыт пландарын колдоо, демек, контролер "көп мезгилдик убакытты" өзгөчөлүк катары тизмелегенин текшербестен, иш жүзүндө иштөө графигине жана жол кыймылынын инженердик талаптарына карата бааланышы керек.

Жөө жүргүнчүлөр өтүүчү өтмөк жана өзгөчө кырдаалдарда артыкчылык

Унаанын кыймылы кесилиштерди башкарууда жалгыз көңүл бурулбайт.

Жөө жүргүнчүлөр өтүүчү талаптар кошумча фазаны жана убакытты караштырат. Конфигурацияланган сигнал ырааттуулугунун чегинде контроллер жөө жүргүнчүлөрдүн суроо-талабын канааттандыруусу керек, ошол эле учурда кесилиштин пландалган иштешин сактайт.

Бул өзгөчө соода аймактарынын, коомдук объекттердин, транспорт түйүндөрүнүн, мектептердин же жөө жүргүнчүлөрдүн кыймылы жол кыймылынын маанилүү бөлүгүн түзгөн башка жерлердин жанындагы кесилиштерде актуалдуу болуп калат.

Өзгөчө кырдаалдагы артыкчылык дагы бир өзгөчө операциялык талапты карайт. Шашылыш унаа кыймылдары кадимки сигналды координациялоодон айырмаланган артыкчылыктуу дарылоону талап кылышы мүмкүн.

Өзгөчө кырдаалдын приоритеттүүлүгүн колдогон контроллер бул өзгөчө талапты стандарттык цикл катары ар бир жол кыймылынын абалын кароонун ордуна өзүнүн башкаруу логикасынын чегинде кабыл алышы керек.

Маанилүү сатып алуу маселеси, демек, контроллер жөө жүргүнчүлөр же авариялык функцияларды колдойбу же жокпу, бул функциялардын кадимки фазалык башкаруу жана координация талаптары менен кандайча өз ара аракеттениши.

Автоматташтырылган светофор башкаруу системасын кантип тандоо керек

Автоматташтырылган светофорду башкаруу системасын тандоо кесилишинен жана тармактык талаптардан башталышы керек.

1. Кесилиштин түрүн жана жол кыймылынын үлгүсүн аныктаңыз

Алгач долбоор төмөнкүлөрдү камтыйт:

• Жалгыз обочолонгон кесилиш

• Бир нече макулдашылган кесилиштер

• Артериялык коридор

• Чоңураак трафикти көзөмөлдөө тармагы

Иштөө талаптары бир кыйла ар түрдүү болушу мүмкүн. Изоляцияланган кесилиш үчүн контроллер фазаны башкарууга жана аныктоого көңүл бурушу мүмкүн, ал эми координацияланган тармак циклдин узундугуна, офсеттерге, убакыт пландарына жана байланышка кошумча көңүл бурууну талап кылат.

2. Фазалардын талап кылынган санын аныктаңыз

Сигнал фазаларынын саны жана ырааттуулугу контроллердин конфигурациясына түздөн-түз таасир этет.

Долбоордун командасы контроллерду тандоодон мурун талап кылынган унаа кыймылдарын, жөө жүргүнчүлөрдүн кыймылдарын, бурулуштарды жана өзгөчө фазаларды аныктоосу керек.

Андан кийин контроллер талап кылынган фаза конфигурациясына жана сигнал чыгарууларына шайкеш келиши керек.

3. Тактоо талаптарын ырастаңыз

Аныктоо - бул жол кыймылынын реалдуу шарттары менен автоматташтырылган сигналды башкаруу ортосундагы байланыш.

Долбоорго жараша аныктоо индуктивдүү циклдер, геомагниттик аныктоо, радар, RFID же визуалдык идентификация сыяктуу технологияларды камтышы мүмкүн.

Демек, сатып алуулардын спецификациясы төмөнкүлөрдү аныкташы керек:

• Керектүү аныктоо технологиясы

• Талап кылынган аныктоо жерлери

• Киргизүүнү аныктоо талаптары

• Кантип аныктоо маалыматы башкаруу стратегиясы тарабынан колдонулат

Бул адаптивдик башкаруу же суроо-талапка жооп берүүчү операция талап кылынганда өзгөчө маанилүү.

4. Координациялык талаптарды баалоо

Бир нече кесилиштер үчүн долбоор макулдашылган башкарууну талап кылат же жокпу, аныктаңыз.

Негизги суроолорго төмөнкүлөр кирет:

• Кандай цикл узундугу стратегиясы колдонулат?

• Жашыл бөлүктөр кантип конфигурацияланат?

• Кандай офсет мамилелери талап кылынат?

• Ар кандай убакыт пландары колдонулабы?

• Трафиктин ар кандай мезгилдери ортосунда координация кантип өзгөрөт?

Бул суроолор негизги контроллердин конфигурациясы жетиштүүбү же координацияланган жол сигналын башкаруучу ылайыктуубу же жокпу аныктоого жардам берет.

5. Жөө жүргүнчүлөр жана өзгөчө кырдаалдар талаптарын текшерүү

Жөө жүргүнчүлөр өтүүчү өтмөк жана авариялык артыкчылыктар системаны долбоорлоодо экинчи даражадагы ойлор катары эмес, аныкталышы керек.

Контроллер талап кылынган башкаруу логикасына, фазалардын ырааттуулугуна, убакытты жөнгө салууга жана нормалдуу координацияланган иштөө менен өз ара аракеттенүүгө ылайык бааланышы керек.

6. Байланыш жана системалык интеграцияны карап көрөлү

Автоматташтырылган светофорду башкаруу системасы, адатта, контроллердин өзүнөн да көптү камтыйт.

Системалык интеграторлор жана транспорттук подрядчылар контролер төмөнкүлөр менен кантип байланыша тургандыгын карап чыгышы керек:

• Унаа аныктоочу жабдуулар

• Светофордун баштары

• Жөө жүргүнчүлөр системалары

• Талаа техникасы

• Жол кыймылын башкаруунун борбордук системалары

Бир нече кесилиштер кененирээк акылдуу жол кыймылын башкаруу тутумунун бир бөлүгү катары иштеши керек болгондо байланыш жөндөмдүүлүгү өзгөчө маанилүү.

Так интерфейс жана коммуникация талаптары өнүмдөрдүн жалпы сүрөттөмөсүнөн эмес, долбоордун спецификациясына каршы ырасталууга тийиш.

Эмне үчүн модулдук дизайн Жол сигналын башкарууда маанилүү

Жол кыймылын көзөмөлдөө долбоорлору көбүнчө кесилиштердин өлчөмүнө, трафиктин үлгүлөрүнө, аныктоо ыкмаларына жана тармактын архитектурасына жараша ар кандай талаптарды иштеп чыгат.

Модулдук контроллердин дизайны бул ар кандай талаптар үчүн системаны конфигурациялоого структуралаштырылган мамилени камсыздай алат.

FM5000 Series Traffic Signal Controller анын архитектуралык мүнөздөмөлөрүнүн бири катары модулдук дизайнды колдонот. Координацияланган башкаруу, индуктивдүү башкаруу, адаптивдик башкаруу, жөө жүргүнчүлөр өтүү, өзгөчө кырдаалдардын артыкчылыктуулугу жана көп мезгилдик убакыт функциялары менен айкалышып, архитектура кадимки туруктуу функциялык мамилеге караганда жол кыймылын көзөмөлдөө талаптарынын кеңири спектрин чечүүгө арналган.

Сатып алуу топтору үчүн модулдук дизайн практикалык жактан бааланышы керек:

• Контроллер талап кылынган башкаруу конфигурациясын орното алабы?

• Керектүү аныктоо киргизүүлөрдү интеграциялоого болобу?

• Система талап кылынган сигнал фазаларын колдой алабы?

• Убакыт стратегиясын ар кандай трафик мезгили үчүн конфигурациялоого болобу?

• Контроллер макулдашылган операцияга катыша алабы?

• Архитектура келечектеги долбоордун талаптарына жооп бере алабы?

Жооптор өнүм конфигурациясына жана долбоордун спецификациясына негизделиши керек.

Контроллер тандоо: Сатып алуучулар эмнени салыштырышы керек?

Автоматташтырылган жол сигналынын контроллерин салыштырганда, сатып алуучулар бир обочолонгон спецификацияны эмес, толук башкаруу талабын эске алышы керек.

Бул ыкма "жогорку өндүрүмдүүлүк" же "өнүккөн акылдуу башкаруу" сыяктуу жалпыланган сыпаттамаларды колдонууга караганда жеткирүүчүлөрдү салыштыруу үчүн кыйла маанилүү негизди түзөт.

FAMAнын интеллектуалдык жол сигналын башкарууга болгон мамилеси

FAMA - Кытайдын жол чырактары тармагындагы алдыңкы ишкана

Янчжоу FAMA Intelligent Equipment Co., Ltd. (FAMA) "саякаттарды коопсуз жана акылдуу кылуу" корпоративдик миссиясы менен акылдуу ташуу үчүн комплекстүү чечимдерди сунуштайт.

FAMA Traffic үч негизги багытка көңүл бурат: акылдуу сигналды башкаруу, акылдуу жол кыймылынын коопсуздугу жана 5G көп функционалдуу акылдуу мамы, ошону менен бирге светофордун убактысын оптималдаштыруу, эксплуатациялоо жана тейлөө жана турак жай кызматтарын көрсөтүү.

Акылдуу сигналды башкарууда FAMA ыңгайлаштырылган жол сигналын башкаруу сценарийлерине басым жасайт. Анын айтылган техникалык мамилеси кесилиштердеги трафик агымын жана жөө жүргүнчүлөрдүн агымын көзөмөлдөө жана кыймылдын иштөө схемаларын динамикалык оптималдаштыруу үчүн катушка, геомагнетизм, RFID, радар жана визуалдык идентификацияны камтыган трафикке байланышкан технологияларды бириктирет.

Системалык деңгээлдеги бул ыкма долбоор жеке жол сигналын башкаруучудан көптү талап кылганда жана анын ордуна биргелешип иштөө үчүн аныктоо, көзөмөлдөө, координациялоо жана оперативдүү башкарууну талап кылганда актуалдуу.

Мыкты автоматташтырылган светофор контроллерин баалаган сатып алуучулар үчүн FAMA продуктунун ассортименти жана долбоордун тиркемелери жол сигналын башкаруу жабдууларын чыныгы интеллектуалдык транспорттук долбоорлордо кантип колдонсо болорун түшүнүү үчүн пайдалуу шилтемелерди берет.

FM5000 Series Traffic Signal Controller индуктивдүү башкаруу, адаптивдик башкаруу, жөө жүргүнчүлөрдү өткөрүү колдоо, өзгөчө кырдаалдарда артыкчылык жана модулдук архитектура менен көп мезгилдүү схемалар сыяктуу белгиленген функцияларды бириктирген координацияланган жол сигналын башкаруу системасы катары иштелип чыккан.

Сатып алуу топтору FAMAнын долбоордук тиркемелерин жана өнүмдөрдүн ассортиментин карап чыгып , контроллерди жана интеллектуалдык трафик чечимдерин өздөрүнүн долбоордук талаптарынын контекстинде баалаша алышат.

Жыйынтык: Жол кыймылын көзөмөлдөө талаптарынын негизинде контролерду тандоо

Туура автоматташтырылган светофор диспетчер аны чечүү керек болгон жол кыймылын башкаруу көйгөйүнө ылайык тандалышы керек.

Озочолонгон кесилиш үчүн фаза конфигурациясы, аныктоо киргизүүлөрү, сигналдын убактысы жана жөө жүргүнчүлөрдүн талаптары негизги маселелер болушу мүмкүн. Бир нече кесилиштер үчүн циклдин узундугу, жашыл бөлүнүү, офсет, убакыт пландары жана макулдашылган башкаруу барган сайын маанилүү болуп баратат. Трафиктин суроо-талабы олуттуу өзгөргөн учурда, адаптацияланган башкаруу жана реалдуу убакыт режиминде аныктоо башкаруу стратегиясынын маанилүү бөлүгү болуп калышы мүмкүн.

Системанын деңгээлинде светофорду башкаруунун автоматташтырылган системасы жол кыймылын аныктоону, сигналдын убактысын, фазалык башкарууну, координациялоону, байланышты жана талаа жабдууларын ырааттуу иштөө архитектурасына туташтыруу керек.

Мына ошондуктан Мыкты автоматташтырылган жол сигналынын контроллерин баалоо жалпыланган аткаруу дооматтарына эмес, функционалдык шайкештикке басым жасашы керек. Сатып алуучулар контролер талап кылынган аныктоо ыкмаларын, башкаруу режимдерин, фаза конфигурациясын, координациялоо стратегиясын, жөө жүргүнчүлөр өтүүчү өтмөктү, өзгөчө кырдаалдардын артыкчылыктуулугун, көп мезгилдүү убакытты, байланыш интерфейстерин, модулдук архитектураны жана келечектеги кеңейтүү талаптарын колдой аларын текшериши керек.

Транспорттук агенттиктер, системалык интеграторлор, инженердик подрядчылар жана инфраструктураны сатып алуучулар үчүн бул техникалык талаптар жол сигналын башкаруучуну, адаптацияланган жол сигналын башкаруу чечимин, координацияланган жол сигналын башкаруучуну же кененирээк интеллектуалдык жол сигналын башкаруу тутумун тандоо үчүн практикалык негизди камсыз кылат.
