Төмөн кубаттуулуктагы жөө жүргүнчүлөр үчүн светофор: тор схемасы, туруктуу ток жана EMC

Жөө жүргүнчүлөр үчүн светофор салыштырмалуу жөнөкөй LED түзмөгү сыяктуу көрүнүшү мүмкүн, бирок ал сигнализацияланган кесилишке орнотулганда жана жылдар бою тынымсыз иштеши күтүлгөндө, анын иштеши талап кылынышы мүмкүн. Эгерде схема катаны изоляциялоо үчүн иштелип чыкпаса, LED лампасынын иштебей калышы сигналдын визуалдык ырааттуулугуна таасир этиши мүмкүн. Контролсуз токтун өзгөрүшү LED иш шарттарына да таасир этиши мүмкүн, ал эми эффективдүү эмес энергияны конверсиялоо узак убакыт бою электр энергиясын керектөөнү көбөйтөт. Бир нече электрондук түзүлүштөр менен кесилиштерде электромагниттик тоскоолдуктар продуктуну тандоодо эске алынышы керек болгон дагы бир фактор болуп саналат.

Жол сигналын сатып алуучулар, жол инженердик подрядчылар, жол кыймылын башкаруу бөлүмдөрү жана интеллектуалдык транспорт тутумунун интеграторлору үчүн, аз кубаттуу жөө жүргүнчүлөр светофорунун номиналдык кубаттуулугунан жогору бааланышы керек. LED схемасынын архитектурасы, электр менен камсыздоо, туруктуу токтун диски, кубаттуулук фактору, гармоникалык бурмалоо, оптикалык түзүлүш, айлана-чөйрөнү коргоо жана тейлөө талаптары орнотулгандан кийин сигналдын кандай аткарылышына таасир этет.

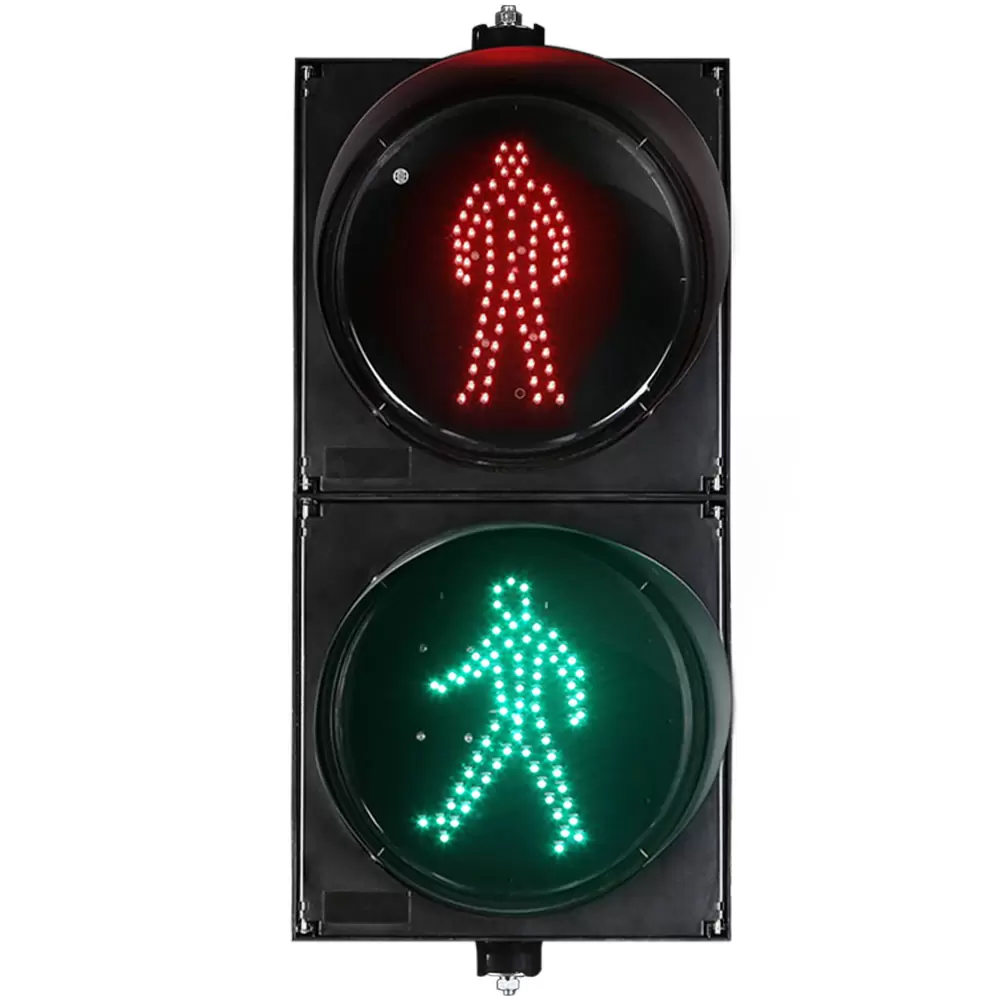

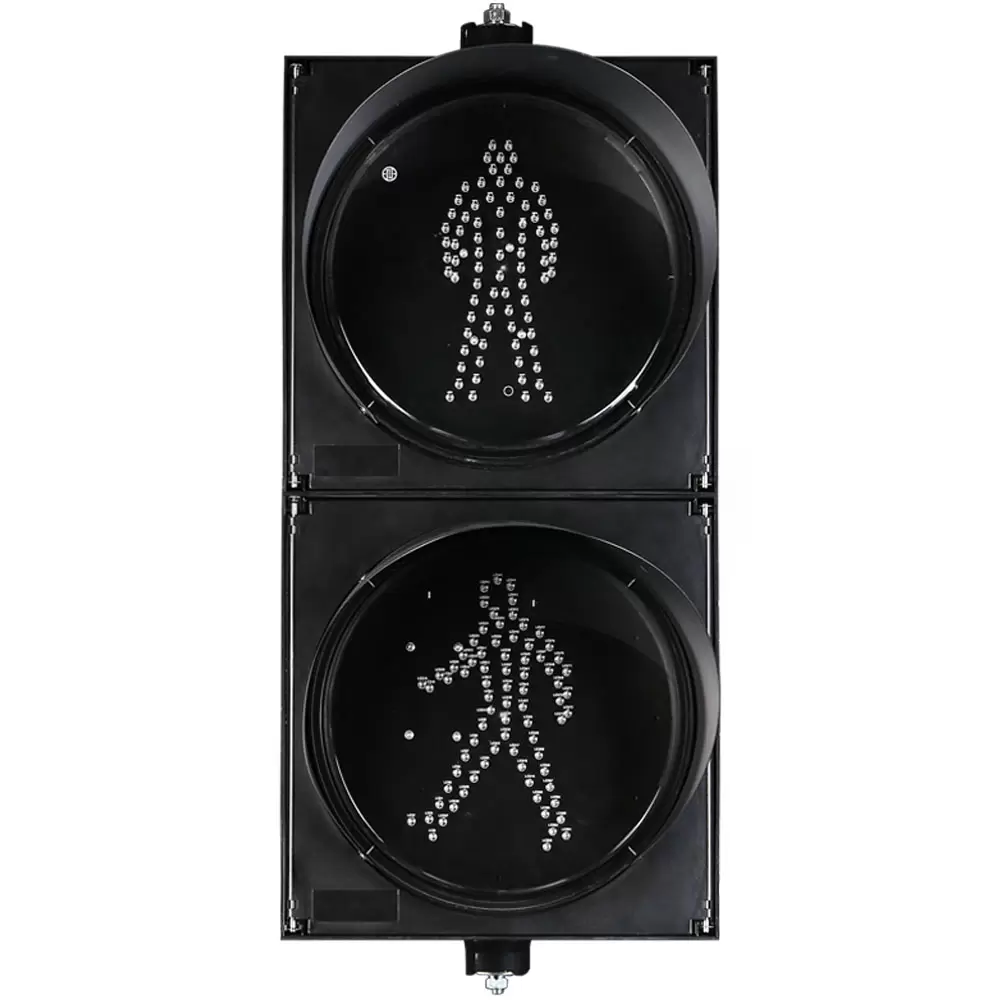

FAMAнын төмөн кубаттуулуктагы жөө жүргүнчүлөр светофору жөө жүргүнчүлөр өтүүчү колдонмолор үчүн эки бирдиктүү жыйын катары иштелип чыккан. Анын чырак өзөгү лампа тактасын, линзаны, электр менен жабдууну, лампа чөйчөгүн жана башка структуралык компоненттерди камтыйт. Жарыяланган продукттун спецификацияларына AC85–264V киргизүү, 0,98ге чейинки кубаттуулук коэффициенти, 10%дан төмөн THD жана LED спецификациясы жок дегенде 100,000 саат кирет. Бул параметрлер "энергияны үнөмдөөчү" же "ишенимдүү" сыяктуу жалпы мүнөздөмөлөргө гана таянбастан, буюмду баалоо үчүн өлчөнгөн негиз болуп берет.

Эмне үчүн сетчатка схемасынын дизайны аз кубаттуулуктагы жөө жүргүнчүлөр светофорунда маанилүү

LED лампа тактасы жөө жүргүнчүлөр үчүн сигналдын эң маанилүү компоненттеринин бири болуп саналат, анткени ал LED лампа мончокторунун электр менен кантип туташтырылганын жана жеке компонент иштебей калганда дисплей кандай иштээрин аныктайт.

FAMAнын төмөн кубаттуулуктагы жөө жүргүнчүлөр үчүн светофор тор схемасын колдонот. Продукциянын дизайнына ылайык, жеке LED лампа мончогу иштебей калганда, схема бузулган жерди автоматтык түрдө бөлүп коёт, андыктан калган LED мончоктору иштей бериши мүмкүн. Бул локализацияланган LED иштебей калган лампа мончокторуна таасир этпестен, жалпы дисплей эффектин сактоо үчүн арналган.

Бул ыкма жөө сигнал колдонмолор үчүн өзгөчө тиешелүү. Бош эмес жолдун жанына орнотулган сигнал дароо тейлөө үчүн дайыма эле оңой боло бербейт. Алмаштыруу техникалык тейлөөчү персоналдан жигердүү жолдун жанында иштөөнү, тиешелүү жол кыймылын көзөмөлдөөнү уюштурууну же ылайыктуу иштөө мезгилинде кийлигишүүнү пландаштырууну талап кылышы мүмкүн.

Тор схемасынын архитектурасы менен жеке LED катасы автоматтык түрдө бүтүндөй LED массивинин бузулушуна айланбай, локализацияланган электр көйгөйү катары каралат.

Сатып алуу көз карашынан алганда, бул текшерүүгө арзырлык бир нече пункттарды түзөт:

• Мүчүлүштүктөрдү изоляциялоо: жеке светодиоддун иштебей калышын калган LED чынжырынан электрдик жактан обочолонтууга болобу.

• Дисплейдин үзгүлтүксүздүгү: калган диоддор жөө жүргүнчүлөр үчүн белгиленген көрсөткүчтү береби.

• Схема архитектурасы: LED тактасы катардан көз каранды жөнөкөй түзүлүшкө караганда, локализацияланган катага чыдамдуулуктун тегерегинде иштелип чыкканбы.

• Тейлөө таасири: локализацияланган LED катасы лампа тактасын дароо алмаштырууну талап кылабы.

• Талаадагы көйгөйлөрдү чечүү: тейлөө кызматкерлери LED деңгээлиндеги мүчүлүштүктөрдү айдоочудан же электр менен камсыздоо көйгөйлөрүнөн айырмалай алабы.

Мүчүлүштүктөрдү изоляциялоонун максаты иштебей калган LED көрүнбөй калат деп айтуу эмес. Ийгиликсиз компонент ката бойдон калууда. Инженердик баалуулугу, анын электрдик таасири калган LED лампа мончоктору иштей бериши үчүн камтылат.

Жол кыймылын башкаруу бөлүмү же көп сандагы кесилиштерди башкарган подрядчы үчүн бул айырмачылык маанилүү. Ишенимдүүлүк компоненттердин бузулушун алдын алуу гана эмес; ал ошондой эле жеке компоненти акыры иштебей калганда кесепеттерин көзөмөлдөөнү камтыйт.

Энергия менен камсыздоо жана туруктуу ток диски энергияны керектөөдөн көбүрөөк аныктайт

Төмөн кубаттуулуктун көрсөткүчтөрүн бир гана LED кубаттуулугу менен баалоого болбойт. Электр энергиясы менен камсыздоо жана LED драйвери электр энергиясы кантип айландырылып, лампа тактасына жеткирилгенин аныктайт.

FAMAнын төмөн кубаттуулуктагы жөө жүргүнчүлөр светофору 0,98ге чейинки кубаттуулук коэффициенти менен өз алдынча иштелип чыккан Евро стандартындагы электр булагы колдонот. Продукт ошондой эле LED массивинин туруктуу иштөө агымын сактоо үчүн туруктуу токтун диск технологиясын колдонот.

Бул спецификациялар электрдик көрсөткүчтөрдүн ар кандай аспектилерин сүрөттөйт.

Электр энергиясы менен камсыздоонун дизайны киргизилген электр энергиясынын LED системасы үчүн канчалык эффективдүү айландырылышына таасир этет. FAMAнын жарыяланган спецификацияларында 200 мм версиясында статикалык кызыл үчүн 6 Вттан, динамикалык жашыл үчүн 5 Вттан жана статикалык жашыл үчүн 5 Вттан ашпаган лампанын кубатын керектөө тизмеси көрсөтүлгөн. 300 мм версиясы үчүн тиешелүү көрсөткүчтөр 7 Вт, 6 Вт жана 6 Вттан ашпайт.

Бул цифралар сатып алуучу үчүн колдоого алынбаган пайыздык дооматка караганда көбүрөөк пайдалуу, анткени алар сигнал бирдиктеринин иш жүзүндөгү санына жана иштөө графигине негизделген долбоордун деңгээлиндеги энергияны эсептөөгө киргизилиши мүмкүн.

Күч факторун да туура түшүнүү керек. 0,98ге чейинки кубаттуулук коэффициенти светофор өзүнүн номиналдык кубаттуулугунун 2% гана керектейт дегенди билдирбейт жана 98% энергияны үнөмдөө көрсөткүчүн билдирбейт. Ал тиешелүү иштөө шарттарында реалдуу күч менен көрүнгөн бийликтин ортосундагы байланышты сүрөттөйт. Чыныгы электр энергиясын керектөө дагы эле буюмдун иштөө кубаттуулугуна, иштөө абалына, сигналдын убактысына жана орнотуунун көлөмүнө жараша бааланышы керек.

Эмне үчүн туруктуу ток диск LED сигналдары үчүн маанилүү

Светодиоддор иштеп жаткан токко сезгич болуп, учурдагы башкарууну LED драйверинин дизайнынын маанилүү бөлүгүнө айлантат.

Туруктуу токтун драйвери башкарылбаган жөнгө салуусуз иштөө агымынын өзгөрүшүнө жол бербестен, LED жүгүнө берилген токту жөнгө салат. Жөө жүргүнчүлөрдүн светофору үчүн бул LED лампа мончоктору үчүн башкарылган электрдик иштөө шартын түзөт.

FAMA туруктуу токтун кыймылдаткычын төмөн кубаттуулуктагы жөө жүргүнчүлөрдүн светофорунун функционалдуу өзгөчөлүгү катары аныктайт жана дизайн туруктуу иштөө агымын сактоого, LED кызмат мөөнөтүн колдоого жана кийинчерээк тейлөө талаптарын кыскартууга арналганын айтат. Жарыяланган спецификацияда LED ≥100,000 сааттын иштөө мөөнөтү көрсөтүлгөн.

100 000 сааттык көрсөткүчтү жол сигналынын толук жыйнагы так ошол мезгилде техникалык тейлөөсүз иштей тургандыгынын кепилдиги эмес, өндүрүүчүнүн көрсөткөн LED кызмат мөөнөтү катары чечмелениши керек. Электр энергиясы менен камсыздоо көрсөткүчтөрү, иштөө температурасы, орнотуу шарттары, айлана-чөйрөгө таасир этүүчү жана башка компоненттердин бардыгы талаанын иш жүзүндө иштөө мөөнөтүнө таасир этиши мүмкүн.

Мына ошондуктан сатып алуучулар LED лампа мончокторун + айдоочу + кубат менен камсыздоо + жылуулук жана экологиялык шарттарды бир электрдик система катары баалашы керек, тескерисинче, номиналдык өмүр сүрүү көрсөткүчүнүн негизинде LEDди тандабастан.

THD жана EMC: Эмне үчүн электрдик шайкештик кесилиште маанилүү

Жөө жүргүнчүлөрдүн светофору өз алдынча иштебейт. Заманбап сигнализацияланган кесилишке унаа сигналдарынын баштары, жөө адамдар үчүн сигналдар, жол диспетчерлери, детекторлор, байланыш жабдуулары, артка санак дисплейлери жана башка электрондук түзүлүштөр кириши мүмкүн.

Натыйжада, электромагниттик шайкештик толук жол сигнал системасынын бир бөлүгү катары каралышы керек.

FAMA аз кубаттуулуктагы жөө жүргүнчүлөрдүн светофору үчүн THDди 10%дан төмөн белгилейт жана буюмдун электр тармагына жана кесилишиндеги башка жабдууларга тоскоолдуктарды азайтуу үчүн иштелип чыккан электромагниттик шайкештиги бар деп сүрөттөйт.

Толук гармоникалык бурмалоо актуалдуу, анткени сызыктуу эмес электрондук жүктөр гармоникалык компоненттерди учурдагы толкун формасына киргизиши мүмкүн. Гармоникалык бурмалоону көзөмөлдөө, бир нече электрондук аппараттар бир эле электр инфраструктурасын бөлүшкөндө, электрдик чөйрөнү алдын ала айтууга болот.

Бирок, 10% дан төмөн THD бүтүндөй кесилиш электромагниттик тоскоолдуктардан арылбайт деген кепилдик катары чечмеленбеши керек. Системалык деңгээлдеги EMC көрсөткүчтөрүнө электр энергиясынын сапаты, зымдары, жерге туташтыруу, орнотуу практикасы, туташкан жабдуулар жана жалпы электр тутумунун мүнөздөмөлөрү да таасир этет.

Акылдуу транспорт системасынын интегратору үчүн бул айырмачылык маанилүү. Жөө жүргүнчү сигналы чоңураак системанын бир компоненти болуп саналат. Анын электр менен камсыздоо жана EMC мүнөздөмөлөрү өзүнчө баалангандан көрө, жол кыймылын көзөмөлдөөчүгө жана башка жабдууларга шайкеш келиши керек.

Ошентип, мамиле төмөнкүчө чагылдырууга болот:

Электр менен камсыздоо → LED драйвери → LED схемасы → Оптикалык дисплей → кесилишкен электр чөйрөсү

Ар бир этап кийинкисине таасир этет. Техникалык жактан ылайыктуу жөө жүргүнчүлөр үчүн светофор талап кылынган визуалдык көрсөткүчтү сактоо менен башкарылуучу электрдик мүнөздөмөлөрдү камсыз кылууга тийиш.

Чыныгы кесилишкен тиркемелер үчүн жөө жүргүнчүлөрдүн светофор белгисин тандоо

Жөө жүргүнчүлөр үчүн светофор белгиси сырткы көрүнүшү же номиналдык өлчөмү боюнча эмес, кесилиштердин макети жана жөө жүргүнчүлөр өтүүчү өтмөктүн талаптарына ылайык тандалышы керек.

FAMAнын аз кубаттуу жөө жүргүнчүлөр светофору - бул жөө адамдар өтүүчү өтмөктөрдү тейлеген жол сигналын башкаруу кесилиштери үчүн иштелип чыккан эки блоктон турган жыйын. Анын чырак өзөгү лампа тактасын, линзаларды, электр менен жабдууну, лампа идиштерин жана ага тиешелүү структуралык компоненттерди камтыйт. Жарыяланган продуктунун диапазону 200 мм жана 300 мм жарык берүүчү беттик конфигурацияларды камтыйт.

Ар бир компоненттин белгилүү бир ролу бар.

Лампа тактасы:
Лампа тактасы LED лампа мончокторун алып жүрөт жана дисплейдин электрдик архитектурасын аныктайт. Анын схемасынын дизайны каталарды изоляциялоого жана дисплей үзгүлтүксүздүгүнө түздөн-түз таасир этет.

LED чырак мончоктор:
LED булагы жөө көрсөткүчтүн негизги жарык чыгарууну аныктайт. Светодиоддун саны жана конфигурациясы обочолонгон спецификация катары каралбастан, талап кылынган оптикалык көрсөткүчтөр менен бирге каралышы керек.

Объектив:
линза оптикалык түзүлүштүн бир бөлүгүн түзөт жана жарыктын жөө жүргүнчүлөргө жана башка жол кыймылынын катышуучуларына кандайча көрсөтүлүшүнө таасир этет.

Электр энергиясы менен камсыздоо:
электр энергиясы менен камсыздоо LED тутуму талап кылган келген электр энергиясын өзгөртөт жана башкарат. Киргизилген чыңалуу диапазону, электр энергиясын керектөө, кубаттуулук фактору жана электр шайкештиги долбоордун талаптарына ылайык текшерилиши керек.

Лампа идиш жана корпустун түзүлүшү:
структуралык компоненттер ички оптикалык жана электрдик элементтерди коргойт жана колдойт. Материалдык, пломбалоо, орнотуу конфигурациясы жана экологиялык талаптар иш жүзүндө жол боюндагы колдонууга ылайык каралышы керек.

Бул компонент деңгээлиндеги баалоо жөө жүргүнчүлөрдүн светофорунун ар кандай белгилерин салыштырганда өзгөчө пайдалуу. Ар кандай LED схема түзүмдөрүн, драйвер технологияларын, кубат булактарын жана ички схемаларды колдонууда эки продукт сыртынан окшош көрүнүшү мүмкүн.

Сатып алуу топтору аз кубаттуулуктагы жөө жүргүнчүлөр үчүн светофорду тандоодон мурун эмнени текшериши керек?

Чет өлкөлүк жол сигналдарын сатып алуучулар жана жол инженердик подрядчылар үчүн техникалык мүнөздөмө баракчасы өлчөнгөн критерийлер боюнча өнүмдөрдү салыштыруу үчүн жетиштүү маалыматты камсыз кылышы керек.

1. Лампанын энергиясын керектөө

Жалпы “төмөн кубаттуулук” сыпаттамасына таянуунун ордуна, ар кандай сигнал абалдары үчүн энергия керектөөнү өзүнчө текшериңиз. FAMA жарыялаган 200 мм жана 300 мм конфигурациялары статикалык кызыл, динамикалык жашыл жана статикалык жашыл иштөө үчүн өзүнчө кубаттуулук чектөөлөрүн камсыз кылат.

2. LED схемасынын архитектурасы

LED лампа мончоктору кантип бири-бири менен байланышканын жана бир LED иштебей калганда эмне болорун сураңыз. Локализацияланган бузук изоляциясы бар тор схемасы жеке LED иштебей калышынын электрдик таасирин чектей алат.

3. Туруктуу ток жетек

LED драйвери башкарылуучу туруктуу токту камсыз кылаарын жана драйвердин электр энергиясы жана LED тактасы менен кантип бириктирилгенин ырастаңыз.

4. Күч фактору

Электр менен жабдууну баалоодо ченелүүчү электрдик параметр катары 0,98ге чейинки кубаттуулук коэффициенти колдонулушу мүмкүн. Ал энергияны үнөмдөөчү көз карандысыз пайыз катары каралбастан, чыныгы лампа кубаттуулугу менен бирге каралышы керек.

5. THD жана EMC

Бир нече электрондук түзүлүштөрдү камтыган орнотуулар үчүн, айтылган THD жана EMC мүнөздөмөлөрүн текшериңиз. FAMA бул төмөн кубаттуулуктагы жөө жүргүнчүлөр светофору үчүн THD 10%дан төмөн белгилейт.

6. Экологиялык эксплуатациялоо шарттары

FAMAнын буюм үчүн жарыяланган спецификацияларына -40°Cден +80°Cге чейинки иштөө температурасынын диапазону, 97% RH чейин салыштырмалуу нымдуулук жана IP53 коргоо классы кирет. Бул спецификациялар саналып өткөн продукт конфигурациясына таандык жана анык долбоордун экологиялык талаптарына каршы текшерилиши керек.

7. Техникалык тейлөө талаптары

Сатып алуучу LED катасы, айдоочунун катасы же электр энергиясы менен камсыздоо көйгөйүнөн кийин эмне болорун ойлонушу керек. Мүчүлүштүктөрдү изоляциялоо локализацияланган LED көйгөйү лампа тактасын дароо алмаштырууну талап кылат же жокпу, таасир этиши мүмкүн.

8. Кесилиш интеграциясы

Сигнал болжолдонгон жол кыймылын башкаруу системасынын алкагында бааланышы керек. Электрдик мүнөздөмөлөр, сигналдын конфигурациясы, орнотуу ыкмасы, контроллердин интерфейси, айлана-чөйрөнүн шарттары жана техникалык тейлөө мүмкүнчүлүгү акыркы тандоодон мурун тастыкталышы керек.

Төмөн кубаттуулук Эң аз Ватт тандоону билдирбейт

Жол сигналын сатып алуу үчүн эң аз номиналдык кубаттуулуктагы продуктуну тандоо сөзсүз эле туура ыкма эмес.

Жөө жүргүнчү сигналы дагы эле орнотуу чөйрөсү үчүн тиешелүү визуалдык көрсөткүчтү камсыз кылышы керек. Ошондуктан, баалоо LED тарам, оптикалык дизайн, сигнал өлчөмү, иш абалы, көрүү талаптары жана айлана-чөйрөнүн шарттары менен электр керектөөнү туташтыруу керек.

Мисалы, FAMA жарыялаган Төмөнкү кубаттуу жөө жүргүнчүлөр светофорунун 200 мм жана 300 мм конфигурациялары ар кандай LED өлчөмдөрү жана энергия керектөө спецификациялары бар. 200 мм моделде конфигурацияга жараша 66 кызыл же 96 жашыл диоддор, ал эми 300 мм моделде көрсөтүлгөн варианттар үчүн 80 кызыл же 78 жашыл диоддор тизмеленген.

Бул өнүмдөрдү жалпы кубаттуулугу боюнча гана салыштыруу эмне үчүн жаңылыштык болушу мүмкүн экенин көрсөтүп турат. Туура суроо - тандалган конфигурация долбоордун электр жана техникалык тейлөө талаптарына жооп бергенде талап кылынган сигнал дисплейин камсыздайбы.

Ири масштабдуу жол долбоорлору үчүн, сатып алуучулар андан кийин иш жүзүндөгү номиналдык кубаттуулукту, орнотулган бирдиктердин санын, иштөө сааттарын жана долбоордун тейлөө мөөнөтүн колдонуу менен күтүлгөн операциялык чыгымды эсептей алышат.

FAMA жөө сигнал жана интеллектуалдык транспорт долбоорлоруна кандай мамиле кылат

Янчжоу FAMA Intelligent Equipment Co., Ltd. (FAMA) өзүн саякатты коопсуз жана акылдуураак кылууга багытталган корпоративдик миссиясы менен интеграцияланган интеллектуалдык транспорттук чечимдерди камсыздоочу катары көрсөтөт.

FAMA Traffic акылдуу сигналды башкаруу, акылдуу жол кыймылынын коопсуздугу жана 5G көп функционалдуу акылдуу мамылар боюнча чечимдерди сунуштайт, ошону менен бирге светофордун убактысын оптималдаштыруу, эксплуатациялоо жана тейлөө кызматтарын көрсөтөт.

Акылдуу сигналды башкаруу колдонмолорунда FAMA трафикти жана жөө жүргүнчүлөрдүн агымын көзөмөлдөө жана жол сигналын башкаруу стратегияларын колдоо үчүн катушкалар, геомагнетизм, RFID, радар жана визуалдык идентификация сыяктуу технологияларды бириктирет. Бул кеңири системанын перспективасы жөө жүргүнчүлөр үчүн светофор обочолонгон лампа катары эмес, интеллектуалдык кесилиштин бир бөлүгү катары орнотулганда актуалдуу.

Чыныгы продукт конфигурацияларын карап чыгууга муктаж болгон сатып алуучулар үчүн FAMA өзүнүн светофор продуктуларынын диапазонунда жөө жүргүнчүлөр үчүн светофорлор жана башка светофор жабдуулары менен камсыз кылат. Анын Долбоор портфолиосу компаниянын трафик инфраструктурасы тажрыйбасын баалоодо да каралышы мүмкүн.

FAMA - Кытайдын жол чырактары тармагындагы алдыңкы ишкана

Аз кубаттуу жөө жүргүнчүлөр үчүн светофор үчүн маанилүү мүнөздөмөлөр лампанын кубаттуулугу менен эле чектелбейт. Тор схемасынын дизайны жеке LED катасынын кантип камтылганын аныктайт. Туруктуу ток диск LED иштөө агымын көзөмөлдөйт. Электр менен жабдуунун дизайны жана кубаттуулук фактору электрдин иштешине таасир этет. THD жана EMC мүнөздөмөлөрү сигнал электрдик чөйрөнү башка кесилиш жабдуулары менен бөлүшкөндө актуалдуу болуп калат. Лампа тактасы, LED лампа мончоктору, линзалар, кубат менен камсыздоо жана лампа идиш андан кийин бир бүтүн өнүм жыйындысы катары иштеши керек.

Чет өлкөлөрдөгү жол сигналдарын сатып алуучулар, жол инженердик подрядчылар, жол кыймылын башкаруу бөлүмдөрү жана интеллектуалдык транспорт тутумунун интеграторлору үчүн бул параметрлер жөө жүргүнчүлөрдүн светофор белгисин тандоо үчүн практикалык негиз болуп берет. "Энергияны үнөмдөө" же "жогорку сапат" сыяктуу жалпы талаптарга таянуунун ордуна, сатып алуу чечимдери өлчөнгөн электрдик мүнөздөмөлөргө, каталарды жоюуга, экологиялык мүнөздөмөлөргө, дисплейге талаптарга жана жашоо циклин тейлөөгө негизделиши мүмкүн.
