Red Right Arrow Traffic: High Flux LED жана үч катмарлуу оптикалык иштетүү

Киришүү: Эмне үчүн жебе светофордун дизайны жаркыраган диоддон да көптү талап кылат

Жол сигналы үчүн жебе үлгүсү жөн гана LED жарык булагы көрсөткөн графика эмес. Бошогон кесилиште айдоочулар сигналдын багытын тез жана так, кээде бир топ аралыктан жана айлана-чөйрөнүн өзгөргөн шарттарында айырмалоосу керек. Бул кызыл оң жебе светофорун тандоодо оптикалык бирдейликти, жебенин аныктамасын, жарыктын бөлүштүрүлүшүн жана электрдик туруктуулукту маанилүү факторлорду кылат.

Кадимки чекит-жарык булагы конструкциялары оптикалык система чыгарылган жарыкты адекваттуу башкара албаганда бир нече көйгөйлөрдү жаратышы мүмкүн. Светодиоддун түз жарыгы жаркыраган нурларды жаратышы мүмкүн, ал эми оптикалык иштетүүнүн жетишсиздиги жебе боюнча бирдей эмес жарыкка алып келиши мүмкүн. Ашыкча концентрацияланган жарык да сигналдын айланасында керексиз жарык чыгарууну көбөйтөт. Ошол эле учурда, LED светофорлор жылуулуктун топтолушу, чыңалуунун өзгөрүшү жана электрдик толкундар узак мөөнөттүү иштөөгө таасирин тийгизген тышкы чөйрөдө тынымсыз иштейт.

High Flux Кызыл жебе светофор бул маселелерди чоң көлөмдөгү LED жарык булагынын, үч катмарлуу оптикалык иштетүүнүн, туруктуу ток менен камсыздоонун, толкундан коргоонун жана тышкы жылуулук диссипациясынын биргелешкен дизайны аркылуу карайт. Жарыктыкты аткаруунун жалгыз критерийи катары кароонун ордуна, оптикалык жана электрдик системалар иштөө учурунда жарыктын кантип пайда болушун, бөлүштүрүлүшүн жана сакталышын көзөмөлдөө үчүн бирге иштешет.

Көбүрөөк бирдей жебени жарыктандыруу үчүн үч катмарлуу оптикалык иштетүү

Оптикалык система High Flux Кызыл жебе светофорунун эң маанилүү бөлүктөрүнүн бири, анткени LED өзү жебенин акыркы көрүнүшүн аныктабайт. Чыгарылган чекиттик жарык көрүү бетине жеткенге чейин иштетилиши керек.

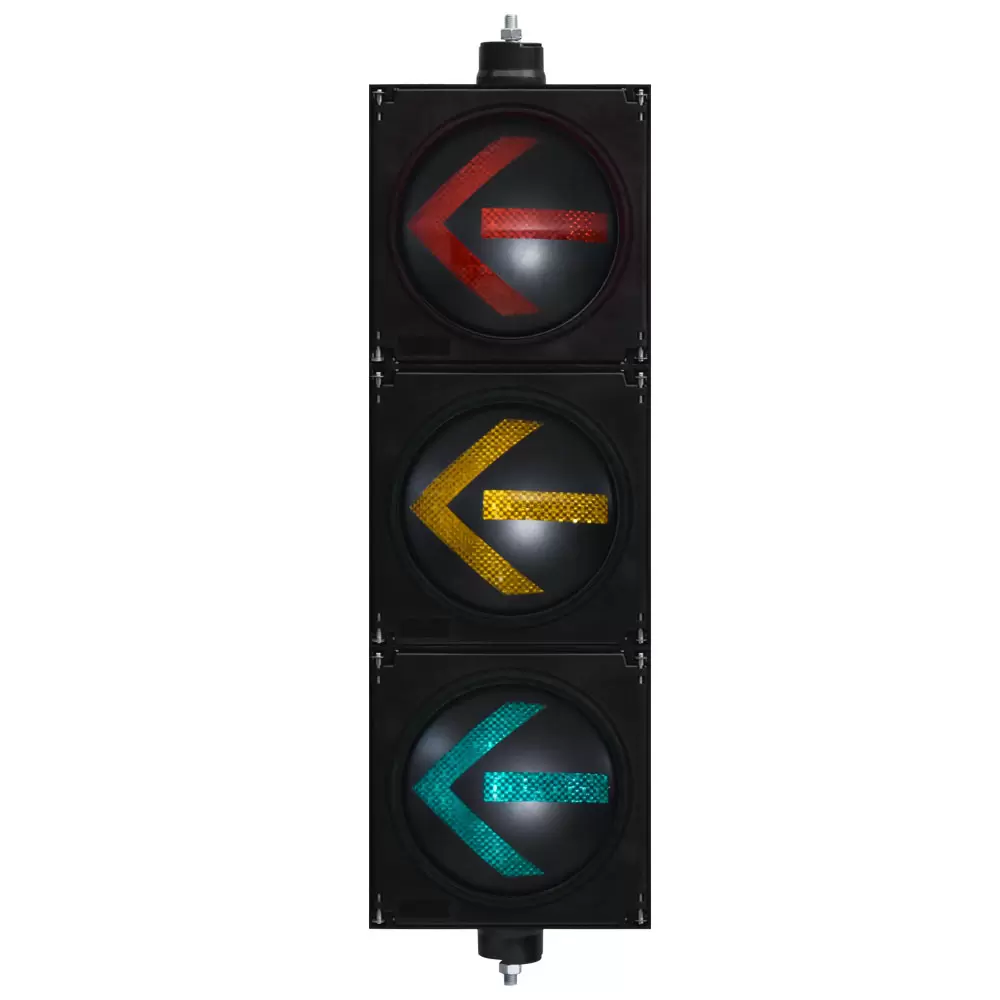

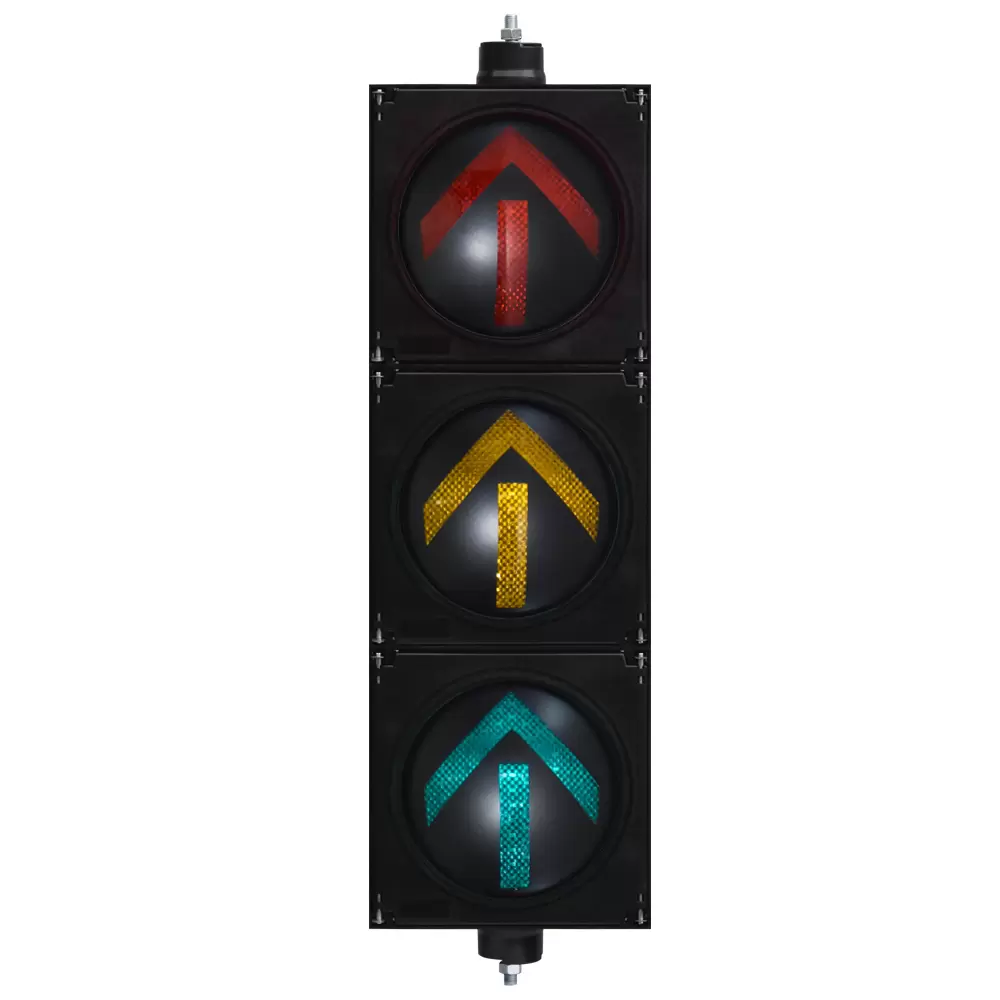

High Flux Кызыл/Сары/Жашыл Жебе светофор үч катмарлуу оптикалык түзүлүштү колдонот, анын ичинде экинчилик линза, Френель линзасы жана оптикалык маска. Бул компоненттер чоң көлөмдөгү LED жарык булагы тарабынан түзүлгөн жарыкты жайылтуу жана багыттоо үчүн оптикалык иштетүүнүн ар кандай этаптарын аткарат.

Экинчилик линза LED чекит булагын кантип иштетет

Биринчи этапта LED булагы чыгарган жарыкты андан ары иштетүү үчүн экинчи линза колдонулат. Жогорку агымдуу LED салыштырмалуу кичинекей эмиссиялык аймактан концентрацияланган жарыкты жаратышы мүмкүн. Бул жарык көрүү бетине карай түз жүрүүгө уруксат берилсе, натыйжада бирдей жарыктанган жебе эмес, концентрацияланган жарыктуу аймак болушу мүмкүн.

Экинчи линза бул топтолгон чыгарууну башкаруу үчүн кошумча оптикалык баскычты камсыз кылат. Чыгарылган жарыкты кайра багыттоо жана жайылтуу менен ал кийинки оптикалык элементтер үчүн жарыктын бөлүштүрүлүшүн даярдоого жардам берет.

Бул жебе сигналы үчүн өзгөчө маанилүү, анткени максат жөн гана жаркыраган жерди түзүү эмес. Толук жебенин формасы визуалдык түрдө айырмаланып турушу керек, жарык дисплейдин болжолдонгон аймагына бөлүштүрүлөт.

Жарыкты бөлүштүрүү жана кайра фокустоо үчүн Френель линзасы

Fresnel Lens оптикалык иштетүү системасынын дагы бир маанилүү бөлүгүн түзөт. Анын түзүлүшү салыштырмалуу оптикалык функциянын кадимки линза менен байланышкан физикалык калыңдыгын талап кылбастан оптикалык башкарууга мүмкүндүк берет.

Бул жол сигналы тиркемесинде Fresnel линзасы баштапкы оптикалык иштетүү баскычынан кийин жарыкты кайра бөлүштүрүүгө жана кайра фокустоого катышат. Түпкү чекит булагы эмиссиясынын топтолушуна жол бербестен, оптикалык система жарыктын жолун акырындык менен өзгөртүп, натыйжа керектүү көрүү аймагына бөлүштүрүлөт.

Жол сигналын сатып алуу үчүн бул айырмачылык маанилүү. Ылайыктуу оптикалык дизайнды бир гана LED чыгаруу менен эмес, натыйжада жарыктын бөлүштүрүлүшү жана беттин бирдейлиги менен баалоо керек. Ошондуктан Fresnel линзасы концентрацияланган LED эмиссиясын контролдонуучу сигнал чыгарууга айландырган жалпы оптикалык механизмдин бир бөлүгү болуп саналат.

Жебе үлгүсүн башкаруу үчүн оптикалык маска

Оптикалык маска акыркы жарык үлгүсүн көзөмөлдөөнүн дагы бир баскычын камсыз кылат. Экинчи линза жана Френель линзасы менен бирге ал иштелип чыккан жарыкты белгиленген сигнал дисплейине айлантууга жардам берет.

Натыйжада, обочолонгон жаркыраган чекиттер үстөмдүк кылган жебеге караганда, беттик жарыктын бирдей чыгышы болуп саналат. Бул өзгөчө оңго бурулган сигналдарга тиешелүү, мында жебенин учу менен вал толугу менен багытты көрсөтүүчү көрсөткүч катары визуалдык түрдө айырмаланып турушу керек.

Ошентип, үч катмарлуу оптикалык иштетүү тутумун ырааттуулук катары түшүнсө болот:

LED чекит булагы → экинчи оптикалык иштетүү → Fresnel жарык бөлүштүрүү жана кайра фокустоо → оптикалык маска → беттик жарыктын бирдиктүү чыгышы

Бул ыкма ошондой эле түздөн-түз чекит булагы менен байланышкан жаркыроону азайтууга жардам берет. Жарыкты көрүү бетине жеткенге чейин иштетүү менен система концентрацияланган түз эмиссияны азайтып, жарыктын керексиз бөлүштүрүлүшүн көзөмөлдөй алат, жаркыраган жана жарыктын булганышын азайтууга жардам берет.

Кызыл оң жебе светофор: жарык булагы жана электр системасы

Кызыл-Оң жебе светофор үчүн оптикалык көрсөткүч линзанын жыйындысына караганда көбүрөөк көз каранды. LED булагы жана энергия менен камсыздоо оптикалык система иштөө үчүн зарыл болгон электрдик жана жаркыраган киргизүүнү канчалык ырааттуу кабыл алаарын аныктайт.

High Flux дизайнында жарыктын азайышы жана жогорку жарык натыйжалуулугу менен чоң көлөмдөгү LED жарык булагын колдонот. Максаты сигналдын номиналдык жарыктыгын жогорулатуу эмес. Ылайыктуу жарык булагы оптикалык түзүлүш менен бирге иштеши керек, андыктан колдо болгон жарыктын чыгышы натыйжалуу иштетилип, жебе дисплейинде бөлүштүрүлөт.

Бул жогорку агымдагы жебе сигналы менен кадимки чекит булагы сигналынын ортосунда маанилүү айырманы жаратат. Кадимки дизайн жеке LED чекиттеринин концентрацияланган эмиссиясына көбүрөөк көз каранды болушу мүмкүн, ал эми бул жерде сүрөттөлгөн жогорку агымдуу дизайн чоң өлчөмдөгү LED булагын бир нече оптикалык иштетүү этаптары менен айкалыштырат.

Сатып алуу топтору үчүн тиешелүү суроо жөн эле эмес:

"Светодиод канчалык жарык?"

Бир кыйла пайдалуу баалоо болуп саналат:

"Светодиоддун чыгышы бир калыпта жана таанылган жебе үлгүсүнө канчалык натыйжалуу айландырылат?"

Бул жарыктын эффективдүүлүгүн жебенин көрүнүүсү, жарыктын бөлүштүрүлүшү жана кесилиштер колдонмосу менен түздөн-түз байланыштырат.

AC 90–264V кенен чыңалуудагы туруктуу ток менен жабдуу

Жол сигналдары камсыздоо чыңалуусу толук туруктуу болбогон электрдик чөйрөлөрдө иштей алат. Жогорку Флюс жебе светофор AC 90–264V кең чыңалуудагы туруктуу ток менен жабдууну колдонот.

Кеңири кирүүчү чыңалуу диапазону электр менен жабдуу тутумуна анын белгиленген иштөө диапазонунда AC киргизүү шарттарынын кеңири спектрин жайгаштырууга мүмкүндүк берет. Туруктуу токтун дизайны да маанилүү, анткени LED мүнөздөмөлөрү жарык булагына берилген ток менен тыгыз байланышта.

Кесилиште тынымсыз иштеген светофор үчүн башкарылуучу токту сактоо ырааттуу электрдик операцияны сактоонун бир бөлүгү болуп саналат. Ал ошондой эле LED жана оптикалык системага электр менен жабдууну көз карандысыз компонент катары кароонун ордуна интеграцияланган бирдик катары иштөөгө мүмкүндүк берет.

4000V толкундан коргоо

Сырттагы светофор жабдуулары да электрдик өтмө таасирлерге дуушар болушу мүмкүн. Көрсөтүлгөн 4000V чыңалуудан коргоо жогорку чыңалуудагы толкундануу шарттарына каршы электр менен жабдуу долбоорунун алкагында коргоо чарасын камсыз кылат.

Муну светофор ар бир электрдик окуядан коргойт дегенди түшүндүрүүгө болбойт. Тескерисинче, көрсөтүлгөн асқын коргоо жөндөмдүүлүгү продукттун долбоорлоо спецификацияларынын чегинде толкундануу шарттарында иштөө туруктуулугун жакшыртуу үчүн арналган электр коргоо архитектурасынын бир бөлүгү болуп саналат.

Жол кыймылынын инженердик подрядчылар жана жол кыймылын башкаруу бөлүмдөрү үчүн, толкундан коргоо, ошондуктан кириш чыңалуу диапазону, туруктуу токтун иштеши жана электр менен жабдуунун жалпы конфигурациясы менен бирге текшерүүгө арзырлык техникалык параметр болуп саналат.

Жылуулук башкаруу: Эмне үчүн LED светофорлор эффективдүү жылуулукту таркатууга муктаж

LED натыйжалуулугу жылуулук башкаруу зарылдыгын жок кылбайт. Үзгүлтүксүз иштөө учурунда LED системасына берилген электр энергиясынын бир бөлүгү жылуулукка айланат. Эгерде жылуулук жарык булагынан жана тегеректеги компоненттерден эффективдүү өткөрүлбөсө, температура узак мөөнөттүү иштөө шарттарында маанилүү фактор болуп калышы мүмкүн.

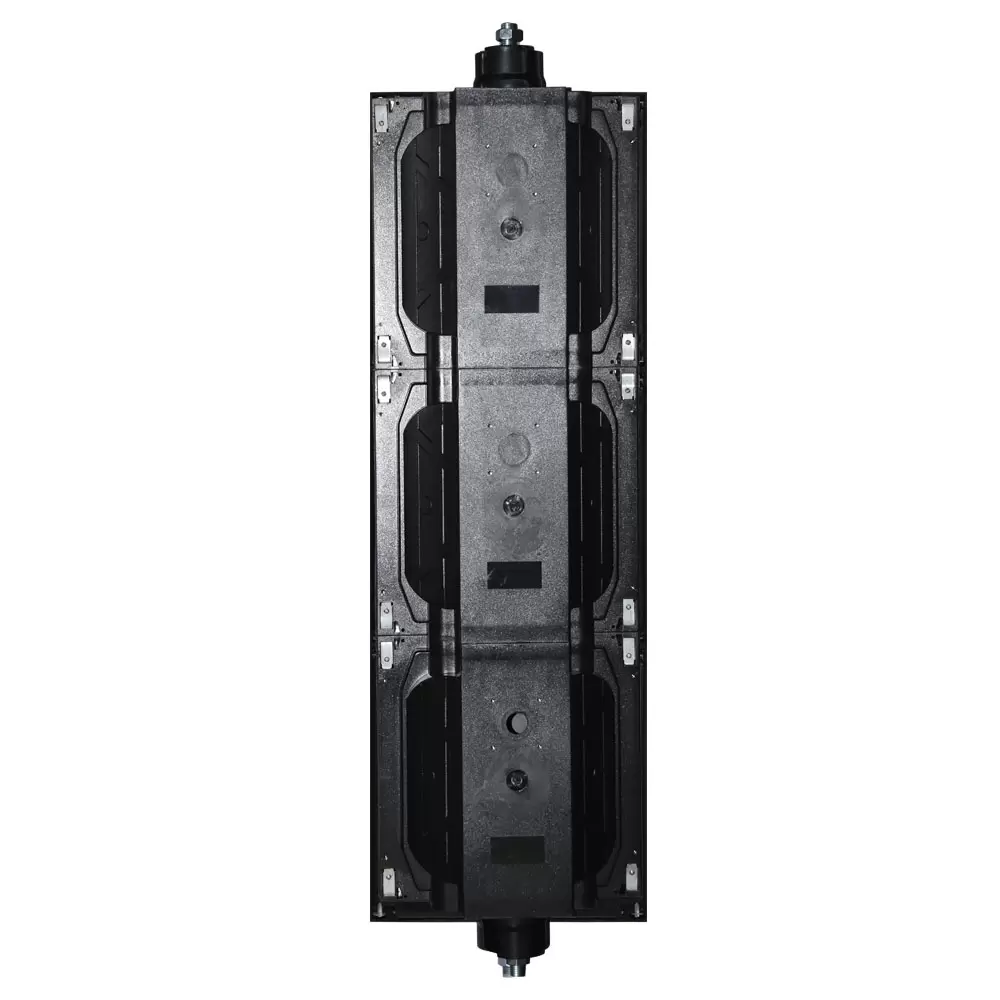

Жогорку Flux жебе светофор өзүнүн структуралык дизайнынын бир бөлүгү катары тышкы жылуулук таркатуучу модулду камтыйт.

Тышкы жылуулук таркатуунун максаты - жылуулукту ички жарык булагынан жана электр энергияга байланыштуу компоненттерден алыс өткөрүүнү жакшыртуу. Бул үзгүлтүксүз сыртта иштөө үчүн арналган жол сигналы үчүн ылайыктуу жылуулук башкаруу жолун түзөт.

Жылуулук башкаруу да өзүнчө бааланган эмес, LED жана электр менен камсыз кылуу менен бирге каралышы керек.

Операциялык байланыш төмөнкүчө чагылдырууга болот:

Ири өлчөмдүү LED → башкарылуучу ток → жарык өндүрүү жана жылуулукту өндүрүү → тышкы жылуулук таркатылышы → туруктуу иштөө шарттары

Андан кийин оптикалык система жеткиликтүү жарыктын жебе дисплейинде кантип бөлүштүрүлгөнүн аныктайт.

Мына ошондуктан жебе светофорун анын LED спецификациясына ылайык гана тандоо толук эмес сүрөттү бере алат. Жарык булагы, драйвер, оптикалык компоненттер жана жылуулук структурасы туташкан системаны түзөт.

Жебе светофорун тандоодо сатып алуу топтору кандай баа бериши керек

Чет элдик жол сигналдарын сатып алуучулар, жол кыймылынын инженердик подрядчылары, жол кыймылын башкаруу бөлүмдөрү жана интеллектуалдык транспорт системасынын интеграторлору үчүн бир нече техникалык параметрлер бирге каралышы керек.

1. Жебе үлгүсүнүн бирдейлиги

Жебе жеке LED чекиттеринин жыйындысы катары эмес, толук жарыктандырылган үлгү катары бааланышы керек. Жарык булагы, экинчилик линза, Френель линзасы жана оптикалык масканын ортосундагы байланыш беттик жарыктын бирдейлигине түздөн-түз таасир этет.

2. Жарыктын бөлүштүрүлүшү

Жарыктын бөлүштүрүлүшү чыгарылган жарыктын дисплей аянтына канчалык эффективдүү таралышын аныктайт. Концентрацияланган чекит булагы сөзсүз түрдө бирдей жебени чыгарбастан күчтүү жергиликтүү жарыкты чыгарышы мүмкүн.

Демек, оптикалык система анын акыркы чыгаруу үлгүсүнө жана кесилишкен колдонууга ылайык бааланышы керек.

3. Жарык эффективдүүлүгү

Жарыктын эффективдүүлүгү оптикалык пайдалануу менен бирге каралышы керек. Жогорку агымдын LED булагы оптикалык система эффективдүү иштеп, анын чыгышын бөлүштүрө алганда гана пайдалуу.

4. Жаркылыкты көзөмөлдөө

Концентрацияланган чекит булактарынан түз чыгаруу жарыгын жаратышы мүмкүн. Экинчи оптикалык иштетүү, Fresnel жарык бөлүштүрүү жана оптикалык маска концентрацияланган эмиссиясын көзөмөлдөө жана бир кыйла башкарылган беттик чыгарууну өндүрүү үчүн механизмдерди камсыз кылат.

5. Жылуулук башкаруу

Үзгүлтүксүз иштөөгө арналган светофорлор үчүн тышкы жылуулуктун таралышы өзгөчө актуалдуу. Сатып алуучулар LED спецификациясын гана карап отурбастан, жарык булагы жана аны менен байланышкан компоненттерден жылуулук кандайча берилип жатканын карап чыгышы керек.

6. Киргизүү чыңалуу диапазону жана туруктуу ток Drive

AC 90–264V киргизүү диапазону жана туруктуу ток менен камсыздоо электрдик шайкештикти жана ар кандай кесилиштердеги электр чөйрөлөрүндө иштөө туруктуулугун баалоодо эске алынышы керек.

7. Тоскоолдуктан коргоо

Көрсөтүлгөн 4000V толкундан коргоо тышкы жол сигналы колдонмолору үчүн дагы бир маанилүү электрдик дизайн параметри болуп саналат. Сатып алуучулар коргоо спецификациясын ырастап, ал кандай шарттарды чечүү үчүн иштелип чыкканын түшүнүшү керек.

Кызыл оң жебе светофор менен жогорку агымдагы жебенин дизайнын тандоо

Кызыл-Оңго жебе светофор өтө спецификалык байланыш функциясын аткарышы керек: оңго бурулуш кыймылы жол кыймылын башкаруунун көрсөтүлгөн шартына баш ийе тургандыгын так көрсөтүңүз.

Ушул себептен улам, баалоо жалгыз гана LED компонентинен эмес, толук оптикалык чыгаруудан башталышы керек.

High Flux Кызыл жебе светофор чоң көлөмдөгү LED жарык булагын үч катмарлуу оптикалык иштетүү менен айкалыштырат, бул чекит-булак чыгаруудан жер үстүндөгү жарык чыгарууга өтүүнү көзөмөлдөө. Экинчи линза, Френель линзасы жана Оптикалык маска интеграцияланган оптикалык система катары иштейт, ал эми тышкы жылуулук таркатуучу модулу, кең чыңалуудагы туруктуу ток менен камсыздоо жана белгиленген асқын чыгуудан коргоо негизги электрдик жана жылуулук маселелерин чечет.

Бул системалык деңгээлдеги ыкма жол сигналдары үзгүлтүксүз иштеши керек болгон кесилиштерге өзгөчө тиешелүү жана ар кандай экологиялык жана электрдик шарттарда тааныла турган багытты көрсөтүп турат.

Долбоордун негизинде сатып алуулар үчүн, сатып алуучулар обочолонгон продукт спецификацияларына гана таянбастан, өндүрүүчүнүн толтурулган жол сигналынын тиркемелерин жана продукт портфолиосун баалай алышат. FAMA смарт сигналын башкарууну жана ага тиешелүү трафик тиркемелерин камтыган жол сигналынын продуктыларын жана акылдуу транспорттук чечимдерди камсыз кылат.

FAMA - Кытайдын жол чырактары тармагындагы алдыңкы ишкана

FAMAнын жол сигналы өнүмдөрү жана долбоордун тиркемелери жөнүндө көбүрөөк маалымат алуу үчүн, сатып алуучулар анын продукт портфолиосу менен долбоордук тиркемелерди карап чыга алышат .

Жыйынтык: Толук оптикалык жана электрдик системаны баалоо

Жебе светофорунун иштешин бир гана LED жарыктыгы менен аныктоо мүмкүн эмес. Жебени таануу жарык булагы, оптикалык түзүлүш, энергия менен камсыздоо жана жылуулук системасы канчалык эффективдүү иштешине жараша болот.

Кызыл-Оң жебе светофор үчүн сатып алуу топтору жебе үлгүсүнүн бирдейлигине, жарыктын бөлүштүрүлүшүнө, жарыктын эффективдүүлүгүнө, жаркыраганын көзөмөлдөөгө жана колдонуу шарттарына өзгөчө көңүл бурушу керек. High Flux Red Arrow Traffic Light үчүн баалоо кошумча чоң өлчөмдүү LED жарык булагы, үч катмарлуу оптикалык иштетүү, тышкы жылуулук таркатылышы, AC 90–264V туруктуу ток менен камсыздоо жана 4000V толкундан коргоонун ортосундагы мамилени эске алышы керек.

Демек, практикалык тандоо процесси ченелүүчү дизайн мүнөздөмөлөрүнө жана анык колдонуу чөйрөсүнө багытталышы керек. Толук оптикалык, электрдик жана жылуулук архитектурасын карап чыгуу менен, жол сигналын сатып алуучулар жана инженердик подрядчылар жебе светофорунун белгилүү бир кесилиш долбооруна ылайыктуу экендигине техникалык жактан негизделген баа бере алышат.
