Координацияланган жол сигналынын контроллери жана жол сигналынын контроллер кабинети кесилиштердин ишенимдүүлүгүн жана каталарды башкарууну кантип жакшыртат

Жол сигналынын инфраструктурасы үзгүлтүксүз иштеши күтүлөт, бирок көптөгөн кадимки системалар дагы эле электр энергиясын ашыкча кылууда, асқын күч алуудан коргоодо, жабдууларды көзөмөлдөөдө жана каталарды аныктоодо практикалык чектөөлөргө туш болушат. Жалгыз кубат булагы контроллерди камсыздоонун үзгүлтүккө учурашына алып келиши мүмкүн. Чагылгандан коргоо абалды үзгүлтүксүз көзөмөлдөөгө эмес, мезгил-мезгили менен кол менен текшерүүгө көз каранды болушу мүмкүн. Ошол эле учурда, техникалык тейлөө топтору шкафтын иштөө шарттарында чектелген көрүнүшкө ээ болушу мүмкүн, ал эми кадимки лампадагы каталарды аныктоо параллель схемадагы бир иштебей калган лампаны аныктоо үчүн күрөшүшү мүмкүн.

Жол кыймылынын инженердик подрядчылары, жол бийликтери жана интеллектуалдык транспорт системасынын интеграторлору үчүн бул маселелер жөн гана аппараттык көйгөйлөр эмес. Алар кесилиш көйгөйүн канчалык тез аныктоого, аныктоого жана чечүүгө түздөн-түз таасир этет. Бул жерде Координацияланган Жол сигналынын контроллери менен туура интеграцияланган Жол сигналынын контроллер кабинетинин айкалышы маанилүү болуп калат.

FAMAдан чыккан FM5000 Сериялардагы Traffic Signal Controller белгиленген сигналды башкаруу функцияларын модулдук архитектура менен жана ушул операциялык талаптардын тегерегинде иштелип чыккан бир нече мониторинг жана коргоо технологияларын айкалыштырат. Анын мамилеси сигналдын убактысын жана координациясын гана эмес, ошондой эле кубаттуулуктун үзгүлтүксүздүгүн, толкундардын көбөйүшүнө мониторинг жүргүзүүнү, абалдын реалдуу убакытта көрүнүүсүн жана лампадагы катачылыктардын так локализациясын камтыйт.

Координацияланган Traffic Signal Controller: Signal Timeming караганда көбүрөөк

Координацияланган контроллер кызыл, сары жана жашыл көрсөткүчтөрдүн белгиленген ырааттуулугунан көбүрөөк башкаруусу керек. Татаал кесилиште же координацияланган коридордо башкаруу системасы транспорт каражаттарын аныктоого, жөө жүргүнчүлөрдүн суроо-талабына, өзгөчө кырдаалдардын артыкчылыктуу талаптарына жана күн бою ар кандай кыймыл пландарына жооп бериши керек болушу мүмкүн.

FM5000 сериясы бир нече белгиленген башкаруу функцияларын, анын ичинде индуктивдүү башкарууну, адаптивдик башкарууну, жөө жүргүнчүлөрдүн өтүүлөрүн колдоону, өзгөчө кырдаалдардын артыкчылыктуулугун жана көп мезгилдүү схемаларды колдойт. Бул функциялар контроллерге бир гана белгиленген убакыт стратегиясына таянбастан, ар кандай кыймыл шарттарын жана операциялык талаптарды кабыл алууга мүмкүндүк берет. Анын модулдук дизайны ошондой эле контроллердин башкаруу жана мониторинг функцияларын интеграциялоо үчүн структураланган архитектураны камсыз кылат.

Мисалы, жол кыймылынын суроо-талабы күндүн ар кандай мезгилдеринин ортосунда өзгөргөн жерде көп мезгилдүү схема колдонулушу мүмкүн. Жөө жүргүнчүлөр өтүүчү функциялар жөө адамдардын кыймылы унаа фазалары менен катар каралышы керек болгондо киргизилиши мүмкүн. Өзгөчө кырдаал приоритети сигналдын нормалдуу иштеши артыкчылыктуу талаптарга жооп бериши керек болгон кырдаалдар үчүн атайын башкаруу функциясын камсыз кылат.

Сатып алуу топтору үчүн контролер "акылдуу жол кыймылын башкарууну" колдойбу же жокпу деген мааниге ээ эмес. Көбүрөөк пайдалуу суроолор - бул канча сигнал каналдарын жана фазаларын көтөрө алат, кандай башкаруу режимдерин колдойт, тышкы системалар менен кантип байланышат жана кабинет иш жүзүндө иштөө шарттарын кантип көрсөтөт.

Мисалы, FM5000 модели XHJ-CW-GA-FM5001, стандарттуу конфигурациясы 48 канал менен 96 сигнал каналын колдойт жана демейки кубаттуулугу 16 фаза менен 32 башкаруу фазасын колдойт. Ал камтылган Linux операциялык системасы менен 32 биттик процессорду колдонот жана эки RJ45, үч RS232 жана бир RS485 байланыш интерфейсин камсыз кылат.

Контроллердин үзгүлтүксүз иштеши үчүн кош электр энергиясы

Кубаттын үзгүлтүксүздүгү - бул күнү-түнү иштей турган контроллер үчүн дагы бир практикалык маселе.

FM5000 автоматтык алмаштыруу механизми менен кош энергия менен камсыздоону башкаруу системасын камтыйт. FAMA продуктунун спецификациясына ылайык , система эки энергия булагынын ортосунда ар бир 12 саатта которулат. Эгерде электр энергиясы үзгүлтүккө учураса, ал реалдуу убакыт режиминде борбордук аянтчага ката жөнүндө кабарлоо менен резервдик камсыздоого өтөт.

Бул түзүлүштүн мааниси жөн эле эки энергия булагына ээ болуу эмес. Контроллер кубаттуулуктун булагын алмаштырууну, резервдик операцияны жана ката жөнүндө отчетту бир иштөө механизмине бириктирет. Жол кыймылын башкаруу бөлүмү үчүн бул бир камсыздоо иштебей калганда кошумча үзгүлтүксүздүк катмарын камсыздай алат.

Бул көйгөйдү чечүү үчүн кесилишке кирүү ыңгайсыз болгон же контроллердин үзгүлтүксүз иштеши долбоордун маанилүү талабы болгон долбоорлор үчүн Жол сигналынын контроллер кабинетин баалоодо өзгөчө актуалдуу.

Жол сигналын көзөмөлдөөчү кабинетке эмнелерди киргизүү керек?

Жол сигналы кабинетин жөн гана контроллеру бар металл корпус эмес, операциялык система катары баалоо керек.

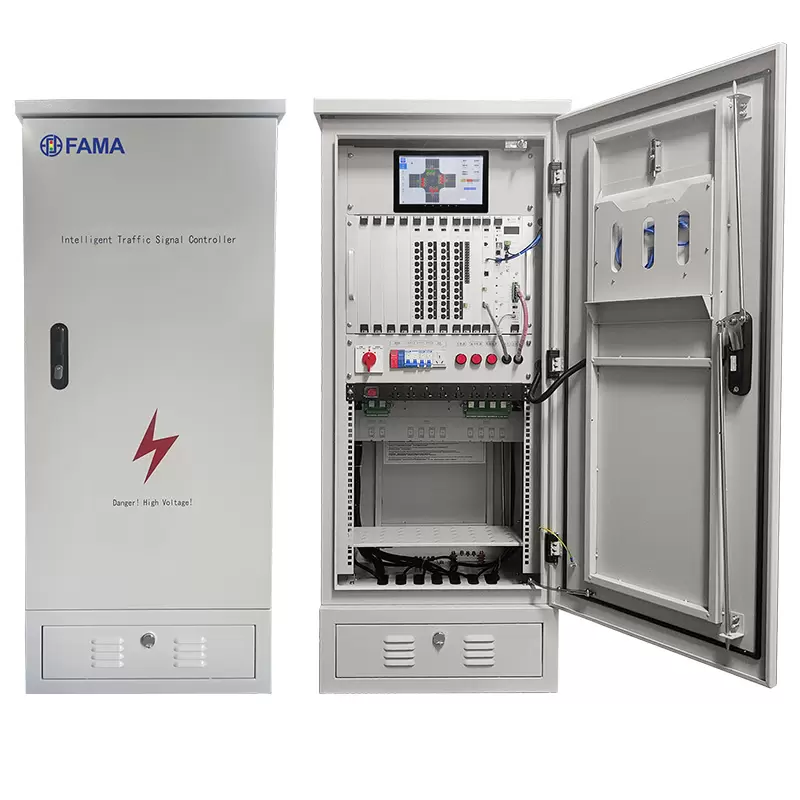

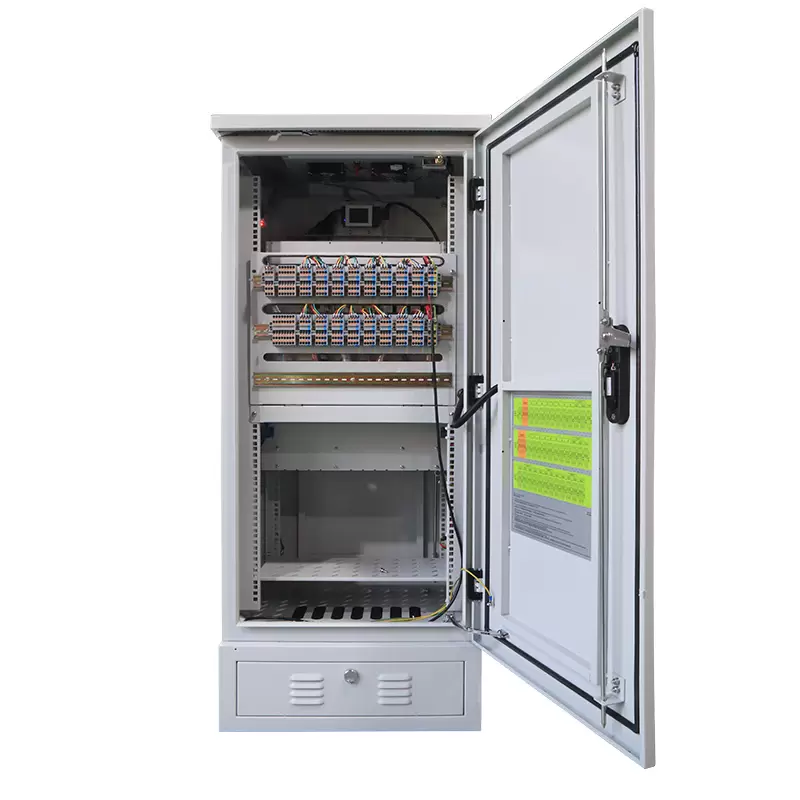

Долбоорду сатып алуу үчүн кабинетте контроллер жана ага байланыштуу башкаруу, күч, коргоо, байланыш жана кесилишинде талап кылынган мониторинг функцияларын жайгаштыруу керек. FM5000 корпусу 630 × 500 × 1520 мм, AC 85–264V / 47–63 Гц иштөө чыңалуу диапазону, -40°Cден +80°Cге чейинки иштөө температурасы диапазону, ≤95% RH салыштырмалуу нымдуулугу жана IP55 коргоосу менен көрсөтүлгөн.

Контроллер ошондой эле ар бир каналга 3А диск токту, бир каналга 160А толкун импульстук агымын, ≥20MΩ изоляцияга каршылыгын жана ≤50W машинанын күтүү режиминде электр керектөөсүн көрсөтөт. Бул долбоордун фазаларынын саны, сигнал каналынын талаптары, байланыш архитектурасы, айлана-чөйрөнүн шарттары жана кабинеттин конфигурациясы менен бирге каралышы керек болгон техникалык параметрлердин түрлөрү.

Кабинеттин реалдуу убакыттагы маалыматы жеринде көрүнүүнү жакшыртат

FM5000 айырмалоочу өзгөчөлүктөрүнүн бири анын көп экрандуу маалымат дисплей системасы болуп саналат.

Негизги башкаруу панели 12ден ашык негизги иштөө көрсөткүчтөрүн көрсөтөт, анын ичинде температура, нымдуулук, электр энергиясын керектөө, чыңалуу, IP дареги жана учурдагы сигналды чыгаруу схемасы. Каптал панелде OLED трафикти симуляциялоо дисплейи камтылган, ал кесилишиндеги учурдагы башкаруу стратегиясын визуализациялайт. Кошумча сенсордук экран интерфейси тышкы аспапты талап кылбастан, атайын милдетти активдештирүү жана схеманы тактоо сыяктуу операциялар үчүн камтылган веб мүмкүнчүлүгүн камсыздай алат.

Бул тейлөөчү персоналдын кабинет менен мамилесин өзгөртөт.

Негизги иштөө шарттарын аныктоо үчүн жөн гана өзүнчө жабдууларды туташтыруу менен көйгөйлөрдү чечүүнү баштоонун ордуна, персонал системанын маанилүү маалыматын түз эле кабинеттин интерфейсинен ала алышат. OLED симуляциясы ошондой эле учурдагы башкаруу стратегиясынын визуалдык көрүнүшүн камсыздайт, ал техниктерге контроллер кесилишинде иш жүзүндө эмнени аткарып жатканын түшүнүүгө жардам берет.

Ар кандай операциялык интерфейстерди талап кылган долбоорлор үчүн FAMA ошондой эле интерфейсти жана функцияларды кардарлардын талаптарына ылайык ыңгайлаштырса болот деп айтылат.

Жол сигналынын контроллери лампалардын каталарын кантип аныктайт?

Бир нече сигнал лампалары параллель туташтырылганда, лампадагы каталарды аныктоо кыйындайт. Кадимки коммутатор-абал мамилеси схеманын абалынын өзгөргөнүн аныктай алат, бирок ал кайсы лампа иштебей калганын аныктоо үчүн жетиштүү маалымат бербейт.

FM5000 чыңалуунун, токтун жана кубаттуулуктун динамикалык базалык сызыгын талдоо менен башка ыкманы колдонот.

Система анормалдуу өзгөрүүнү аныктаганда, ал бир схеманын ичиндеги жеке лампанын бузулушун аныктап, секунданын ичинде бузулган сигнал лампасынын ордун таап, ката тууралуу борбордук платформага кабарлай алат. Бул өзгөчө көп лампалуу параллелдүү конфигурацияларга тиешелүү, мында так иштебей калган лампаны кол менен аныктоо кесилиште кошумча текшерүүнү талап кылышы мүмкүн.

Тейлөөнүн көз карашынан алганда, катаны так локализациялоо маанилүү, анткени техникалык тейлөө милдети жөн гана "схемада көйгөй бар экенин табуу" эмес. Практикалык максат – көйгөйдүн кайсы жерде экенин аныктоо, ошондуктан тиешелүү компонентти текшерүүгө же алмаштырууга болот.

FAMA бул лампа тобунун катасын аныктоо технологиясы техникалык тейлөөнүн эффективдүүлүгүн 300% дан ашык жакшыртат деп айтылат. Бул көрсөткүч ар бир светофордун долбоору үчүн универсалдуу техникалык тейлөө көрсөткүчү катары каралбастан, FAMA тарабынан анын каталарды аныктоо колдонмосу үчүн берилген контекстте түшүнүү керек.

Ашыкча окуяны жазуу жол сигналынын кабинетин тейлөөгө кандайча жардам берет?

Чагылган жана тордун ашыкча чыңалышы дагы бир тейлөө кыйынчылыгын жаратат. Салттуу коргоону башкаруу мезгил-мезгили менен текшерүүдөн көз каранды болушу мүмкүн, бул текшерүүлөрдүн ортосунда толкундан коргоо аппараты канчалык стресске дуушар болгонун аныктоону кыйындатат.

FM5000 орнотулган толкун жазгычты камтыйт. Ал электр тармагындагы чагылгандын же ашыкча чыңалуулардын жыштыгын жана интенсивдүүлүгүн көзөмөлдөйт жана жазылган маалыматты чагылган өчүргүчтүн деградация тенденциясын болжолдоо үчүн колдонот. Андан кийин система коргоо түзмөгү оор абалга жеткенге чейин алмаштыруу эскертүүсүн бере алат.

Бул ыкма тейлөөнүн бир бөлүгүн мезгил-мезгили менен физикалык текшерүүдөн абалга негизделген мониторингге жылдырат.

FAMA технология 1000 кесилишинин эталондук негизинде жылдык тейлөө чыгымдарын 60% га кыскарта алат деп айтылат. Бул өндүрүүчү тарабынан берилген белгилүү бир эталон жана ар бир долбоор үчүн кепилдик үнөмдөө катары чечмеленбеши керек.

Көптөгөн кесилиштерди башкарган инфраструктуранын ээлери үчүн негизги концепция өзгөчө актуалдуу: тейлөө топтору күнүмдүк текшерүүлөрдүн графиктерине гана таянуунун ордуна эскертүү берген жабдууларга артыкчылык бере алышат.

Жол сигналынын контроллерлору тейлөө ишин кантип азайта алышат?

Заманбап контроллердин тейлөө мааниси бир эле функциядан келип чыкпайт. Бул маалыматтын бир нече катмарын бириктирүүдөн келип чыгат.

FM5000 реалдуу убакыт режиминде иштөө параметрлерин, электр кубатынын катасы тууралуу отчетту, толкундануу окуяларын жазууну, визуалдык операциялык маалыматты жана лампадагы катачылыктарды локализациялоону бириктирет. Бул тейлөөчү персоналга контроллерден жана кабинеттен бир нече түрдүү маалыматтарды берет.

Кадимки каталарды оңдоо ырааттуулугун карап көрөлү. Кабинет бир кубат булагын жоготсо, контроллер резервдик камсыздоого өтүп, ката жөнүндө кабарлай алат. Эгерде электр тутумунда катуу толкундар пайда болсо, анда орнотулган жазгыч коргоо абалын баалоо үчүн маалыматты сактай алат. Эгерде кесилиште лампа бузулуп калса, чыңалуу, ток жана кубаттуулукту талдоо жабыркаган лампаны аныктоого жардам берет. Ошол эле учурда, кабинеттин дисплейинде температура, нымдуулук, чыңалуу, электр энергиясын керектөө жана активдүү сигнал схемасы сыяктуу иштөө маалыматы көрсөтүлөт.

Натыйжада маалыматка негизделген тейлөө процесси. Ар бир анормалдуу кесилиш шартын өзүнчө кол менен текшерүү тапшырмасы катары кароонун ордуна, техникалык тейлөө тобу жеринде чара көрүүдөн мурун көйгөйдү кыскартуу үчүн контроллердин билдирилген маалыматын колдоно алат.

Бул айырмачылык масштабдуу жол кыймылынын инфраструктурасы үчүн маанилүү. Керексиз талаа иликтөөсүн кыскартуу ар бир мүчүлүштүктөрдү алыстан чечсе болот дегенге барабар эмес. Тескерисинче, жакшыраак мониторинг техникалык тейлөө кызматкерлерине эмнени текшерүү керектиги жөнүндө так маалымат менен кесилишке келүүгө жардам берет.

Координацияланган жол сигналынын контроллери кантип иштейт?

Координацияланган жол сигналынын контроллери сигналдын ар кандай фазалары менен иштөө пландарынын ортосундагы мамилелерди башкарууда программаланган сигналды башкаруу логикасын аткарат. Конфигурацияланган системага жараша башкаруу аныктоону, жөө жүргүнчүлөрдүн суроо-талаптарын, адаптациялоочу стратегияларды, өзгөчө кырдаалдардын артыкчылыктарын жана ар кандай убакыт схемаларын камтышы мүмкүн.

FM5000 модулдук архитектураны жана интегралдык мониторинг технологияларын кошуп, бул кадимки координацияланган башкаруу функцияларын сактап калат. Ал көрсөтүлгөн FM5001 конфигурациясында 32 башкаруу фазасын жана 96 сигнал каналын колдойт, бул долбоордун инженерлерине контроллерди кесилиш дизайны менен дал келгенде эске алуу үчүн конкреттүү кубаттуулук сандарын берет.

Долбоордун инженери үчүн туура баалоо, демек, жалпы "акылдуу контроллердин" сыпаттамасынын негизинде гана контроллерди тандоонун ордуна кесилиштин фазалык диаграммасынан, сигнал каналынын талаптарынан, аныктоо стратегиясынан, координациялык талаптардан, байланыш интерфейсинен, айлана-чөйрөнүн шарттарынан жана кабинеттин конфигурациясынан башталат.

Жол сигналын көзөмөлдөөчү кабинеттен эмнени издешим керек?

Сатып алуулардын спецификациясында кеминде беш чөйрө каралышы керек: башкаруу потенциалы, электр кубатынын үзгүлтүксүздүгү, коргоо жана айлана-чөйрөнүн натыйжалуулугу, мониторинг жүргүзүү мүмкүнчүлүгү жана каталарды аныктоо.

Контроллердин өзү үчүн FM5001 спецификациясы 96 максималдуу сигнал каналдары, 32 максималдуу башкаруу фазалары, AC 85–264V иштеши, -40°Cден +80°Cге чейинки иштөө температурасы, IP55 коргоосу жана бир нече байланыш интерфейстери сыяктуу өлчөнгөн шилтемелерди берет.

Кабинет жана тейлөө тутуму үчүн сатып алуучулар иштеп жаткан параметрлерди жергиликтүү түрдө көрүүгө болобу, анормалдуу кубаттуулук шарттары билдирилдиби, күчтөнүп кетүүдөн коргоо статусу көзөмөлдөнөбү же жокпу, жана лампалардын бузулууларын чынжыр деъгээлинде аныктоонун ордуна локалдаштырууга болобу, текшериши керек.

Бул талаптар жол кыймылын башкаруу органы же система интегратору бир обочолонгон орнотууга эмес, бир нече кесилиштерге жооптуу болгондо барган сайын маанилүү болуп калат.

Эмне үчүн контролер жана кабинет бир система катары бааланышы керек

Координацияланган Жол сигналынын контроллери жана Жол сигналынын контроллерунун кабинети долбоордун максаты узак мөөнөттүү операциялык ишенимдүүлүктү камтыса, өз алдынча баа берилбеши керек.

Контроллер сигнал фазалары, координациялоо стратегиялары, жөө жүргүнчүлөрдүн талаптары, өзгөчө кырдаалдардын артыкчылыктары жана убакыт схемалары кантип аткарыларын аныктайт. Кабинет ошол контроллер иштеген физикалык жана электрдик чөйрөнү камсыз кылат, ал эми энергияны башкаруу, коргоо, мониторинг, байланыш жана каталар жөнүндө отчеттуулук системаны убакыттын өтүшү менен канчалык эффективдүү кармап турууга болорун аныктайт.

FM5000 ыкмасы бул элементтерди модулдук башкаруу архитектурасы, кош энергия менен камсыздоо операциясы, толкунданган окуяларды жазуу, көп экрандуу абалды визуализациялоо жана динамикалык лампа катасын аныктоо аркылуу бириктирет. Бул функциялар жабдуулардын жашоо циклинин ар кандай пункттарын карайт: башкаруу, үзгүлтүксүздүк, коргоо, көрүнүү, диагностика жана тейлөө.

FAMAнын кененирээк жол сигнал портфели координацияланган, бир чекиттүү, тармактык, жөө жүргүнчүлөр өтүүчү өтмөктөрдү жана зымсыз жол сигналдарын контролдоочуларды камтыйт, ал эми анын долбоордук портфели Түштүк Америка, Азия, Түндүк Америка, Европа жана Африка сыяктуу аймактардагы жол сигналынын долбоорлорун камтыйт.

FAMA - Кытайдын жол чырактары тармагындагы алдыңкы ишкана

Сатып алуучулар үчүн өз алдынча башкаруучу эмес, толук жол сигналы чечүүчү баа берүү үчүн, FAMA продуктунун портфелинде транспорттук светофорлор, жөө жүргүнчүлөр жана велосипед сигналдары, артка санаууга тиешелүү өнүмдөр жана башка жол сигналы жабдуулары менен катар жол сигнал контролерлору кирет. Анын долбоордук портфели ошондой эле ар кандай трафик инфраструктурасынын тиркемелери боюнча компаниянын тажрыйбасын түшүнүү үчүн маалымдама бере алат.

Сатып алуу топтору үчүн негизги суроо, акырында контроллердин спецификация барагында көбүрөөк функциялары бар-жокпу эмес. Бул функциялар орнотулгандан кийин маанилүү болгон операциялык көйгөйлөрдү чечеби: координацияланган сигналды башкаруу, системанын кубаттуулуктун бузулушу аркылуу иштешин камсыз кылуу, реалдуу убакыт режиминде шкафтын шарттарын түшүнүү, коргоо түзүлүшүнүн деградациясын аныктоо жана лампалардын айрым кемчиликтерин так аныктоо.

Бул эки көз карандысыз аппараттык компонент катары эмес, кыймылды башкаруунун интеграцияланган системасы катары Координацияланган Жол сигналынын контроллерин жана Жол сигналдарын башкаруучу кабинетин баалоонун практикалык мааниси.
