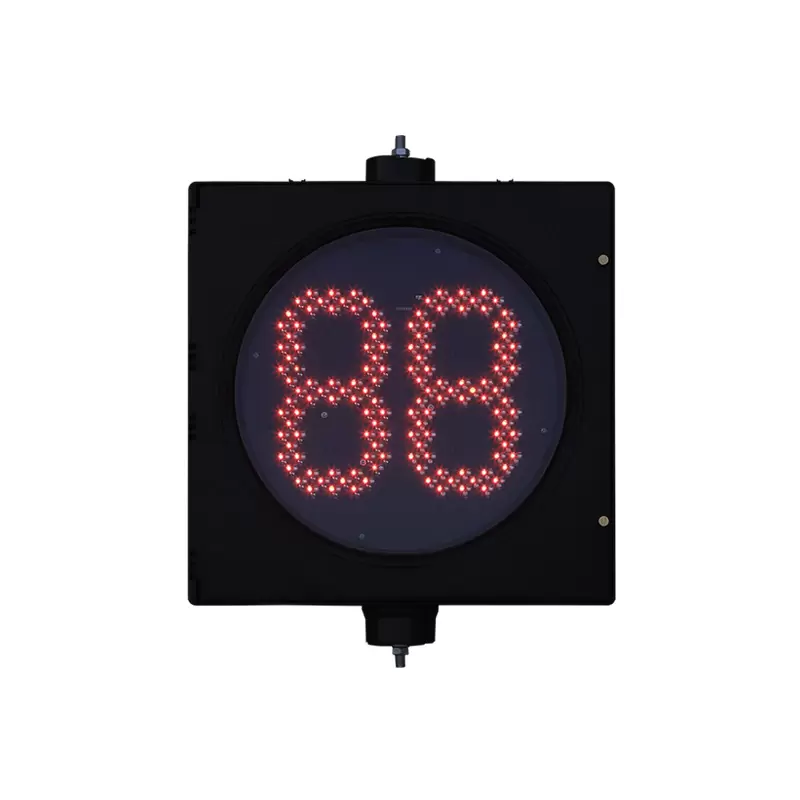

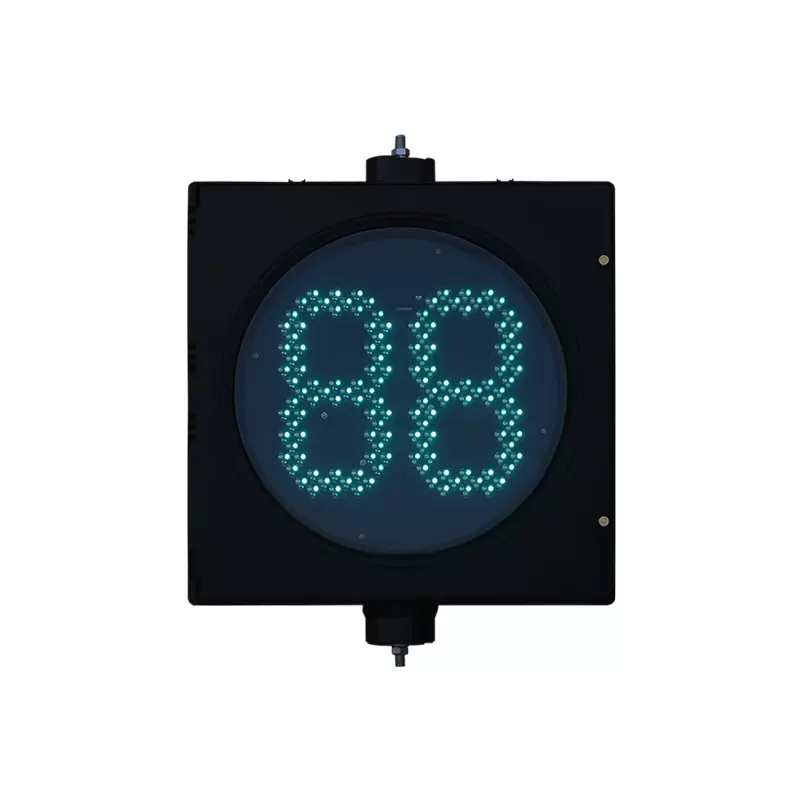

Сегменттин түрү артка эсептөө светофор: ишенимдүү синхрондоштуруу жана жол сигналы долбоорлору үчүн системанын шайкештиги

Артка саноо светофор көрсөтүлгөн сан светофордун чыныгы фазасына дал келгенде гана пайдалуу. Чыныгы жол долбоорлорунда бул талап жаркыраган LED дисплейди орнотууга караганда көбүрөөк талап кылынат. Ар кандай кесилиштерде жол сигналынын башка контроллерлору колдонулушу мүмкүн, кириш чыңалуу шарттары ар кандай болушу мүмкүн жана тышкы жабдуулар электрдик тоскоолдуктарга, чагылганга жана чыңалуунун кескин жогорулашына дуушар болушу мүмкүн. Эгерде артка санак аппараты контроллердин сигналын туура тааный албаса же синхрондоштурууну сактай албаса, кошумча ишке киргизүү иштери жана кайталануучу тейлөө тез эле көйгөйгө айланат.

Жол сигналынын подрядчылары, системалык интеграторлор, жол долбоорлорун сатып алуу топтору жана техникалык тейлөө боюнча инженерлер үчүн, андыктан артка санак таймери көрүнөбү же жокпу деген маанилүү суроо эмес. Бул аппарат учурдагы жол сигналын башкаруу системасы менен ишенимдүү интеграцияланабы, ар кандай электрдик шарттарда сигналдын өзгөрүшүн аныктайбы, синхрондоштурулган артка санак ишин сактай алабы жана узак мөөнөттүү сыртта жайгаштыруу учурунда кызмат кыла алабы.

FAMA - Кытайдын Светофор чырактары индустриясындагы алдыңкы ишкана, долбоордун ар кандай талаптары үчүн светофор жабдууларын жана акылдуу транспорттук чечимдерди камсыз кылат. Анын Сегмент түрү Countdown светофор сегмент LED дисплейди сигнал корпусуна бириктирет жана ар кандай жол сигналын башкаруу кесилиштеринде колдонуу үчүн иштелип чыккан. Продукт ыңгайлаштырылган иштөө режимдерин, адаптацияланган артка эсептөөнү аныктоону, толкундан коргоону жана орнотуу жана тейлөө учурунда кездешкен бир нече практикалык маселелерди чечүү үчүн компьютерге негизделген алыскы конфигурацияны айкалыштырат.

Эмне үчүн системанын шайкештиги дисплейдин иштешине караганда көбүрөөк маанилүү

Сегменттик артка эсептегич светофор светофор системасынан көз карандысыз иштебейт. Анын артка эсептөө маалыматы жол сигналынын контроллери тарабынан башкарылуучу сигнал фазасына дал келиши керек. Бул артка эсептөөчү аспап менен контроллердин ортосундагы интерфейсти долбоорду жайылтууда эң маанилүү маселелердин бири кылат.

Ар кандай жол сигнал системалары сигнал чыгаруунун ар кандай мүнөздөмөлөрүн же башкаруу ыкмаларын колдонушу мүмкүн. Бир гана аныкталган аныктоо ыкмасына негизделген артка эсептөө аппараты башка долбоорго орнотулганда кошумча тууралоону талап кылышы мүмкүн. Бул өзгөчө жолдорду жаңылоо долбоорлору үчүн актуалдуу болуп калат, мында подрядчылар толук башкаруу системасын алмаштыруунун ордуна учурдагы контролерду сактап калууга муктаж болушу мүмкүн.

FAMAнын Сегменттик типтеги артка эсептөө светофору негизги ички жана эл аралык жол сигналын башкаруу системалары менен шайкеш келүү үчүн үч адаптивдүү иштөө режими менен иштелип чыккан. Өндүрүүчүнүн продукт маалыматында негизги ички жана эл аралык жол сигналын башкаруу системаларынын 99% дан ашыгы менен шайкеш келээри айтылат. Продукт үчүн тизмеленген жеткиликтүү иштөө режимдерине продукт конфигурациясына жараша үйрөнүү, триггер, байланыш жана шайкеш режимдер кирет.

Подрядчы үчүн ылайыкташтыруунун бул түрү ишке киргизүү алдында талап кылынган контроллерге тиешелүү өзгөртүүлөрдүн көлөмүн азайтышы мүмкүн. Ар бир кесилишке толугу менен жаңы электр интерфейси катары мамиле кылуунун ордуна, долбоордун командасы сигналды башкаруунун учурдагы түзүлүшүнө ылайык тиешелүү иштөө режимин тандай алат.

Бул долбоор ар кандай жабдуу конфигурациялары менен бир нече кесилиштерди камтыса, өзгөчө пайдалуу. Орнотулган контроллер чөйрөсү канчалык ар түрдүү болсо, сигналды таануу ошончолук баалуу ийкемдүү болот.

Светофордун артка эсептөө таймери кантип иштейт?

Светофордун артка эсептөө таймери светофордун абалына байланыштуу маалыматты алат жана ал маалыматты LED сегментинин түзүмү аркылуу көрсөтүлгөн сандык артка санакка айлантат. Критикалык процесс жөн гана сандык дисплей эмес; түзмөк тиешелүү сигнал абалын туура аныктап, артка санак качан башталышы, улантылышы, өзгөрүшү же токтошу керек экендигин аныкташы керек.

Практикалык мааниде контроллер сигналдын абалын камсыз кылат, ал эми артка эсептөө бирдиги тиешелүү киргизүүнү чечмелеп, сегменттин дисплейин башкарат. Бул процесстин сапаты сигналды аныктоого, кириш-чыңалууга ыңгайлашууга, иштөө босоголоруна жана тандалган иштөө режимине жараша болот.

FAMAнын сегмент тибиндеги артка санакты светофор адаптациялоо жөндөмү бар патенттелген артка санакты аныктоо схемасын колдонот. Продукт маалыматына ылайык, чынжыр автоматтык түрдө кириш чыңалуунун деңгээлине туура келет, иштөө босоголорун динамикалык түрдө тууралай алат жана тышкы электрдик тоскоолдуктарды чыпкалай алат. Бул функциялар ар кандай электр чөйрөлөрүндө туруктуу жана синхрондуу иштөөнү камсыз кылуу үчүн арналган.

Бул айырмалоо артка санак таймерин баалоодо маанилүү. Техникалык жактан ылайыктуу аппарат сандарды гана көрсөтпөстөн; ал жол кыймылын көзөмөлдөөчү иш жүзүндө эмнени буйрук кылып жатканын ишенимдүү аныктоого тийиш.

Кантип артка эсептелген светофорлор светофорлор менен синхрондошот?

Синхрондоштуруу жол кыймылын башкаруу системасы тарабынан берилген сигнал маалыматын туура таануудан жана сигналдын тиешелүү фазасына ылайык артка санаууну сактоодон көз каранды.

Эгерде артка санак аппараты киргизүүнү туура эмес аныктаса, LED дисплей өзү нормалдуу иштеп турганда да көрүнөө артка санак катасы пайда болушу мүмкүн. Мисалы, электрдик тоскоолдуктар же туура эмес аныктоо босогосу сигналды таанууга таасир этиши мүмкүн. Ошо сыяктуу эле, белгиленген аныктоо ыкмасы ар кандай контроллер же чыңалуу шарттарында ырааттуу аткарбашы мүмкүн.

Адаптивдүү аныктоо бул маселени артка эсептөө схемасына кириш чыңалуудагы вариацияларга жооп берүүгө жана анын иштөө босогосун тууралоого мүмкүндүк берүү менен чечет. Бул аппаратка керектүү сигналды керексиз электрдик тоскоолдуктардан айырмалоого жардам берет.

Трафик инженериясынын долбоорлору үчүн синхрондоштурууну жөнөкөй дисплей спецификациясы катары эмес, контроллердин чыгышын, электрдик киргизүүнү, аныктоо схемасын, иштөө режимин жана артка эсептөө логикасын камтыган система деңгээлиндеги функция катары баалоо керек.

Светофордун артка эсептөө таймери канчалык так?

Сандык дисплей токтому менен синхрондоштуруу тактыгынын ортосунда маанилүү айырма бар. Артка санак таймери айрым секундаларды даана көрсөтө алат, бирок бул анын артка эсептөөсү жол сигналынын контроллери менен синхрондуу бойдон кала берээрин өзү далилдей албайт.

Ушул себептен улам, долбоордун топтору жабдуулар контроллердин сигналын кантип аныктаарын, кириш чыңалууга кантип ыңгайлашарын, босоголордун кантип орнотулгандыгын жана электрдик тоскоолдуктарды кантип чечерин текшериши керек. FAMAнын жарыяланган өнүм маалыматы колдоого алынбаган сандык артка санак-ката толеранттуулукту камсыз кылуунун ордуна адаптацияланган сигналды аныктоого жана синхрондоштурууга багытталган.

Бул иш жүзүндөгү кесилиш үчүн артка эсептөө жабдууларын баалоо үчүн пайдалуураак жолу, анткени практикалык максат абстрактуу убакыт көрсөткүчү эмес. Максаты, көрсөтүлгөн калган убакыттын иштөө учурунда светофордун абалына ишенимдүү түрдө шайкеш келиши.

Адаптивдүү аныктоо орнотуунун ишенимдүүлүгүн кантип жакшыртат

Киргизүү чыңалуу сигналды аныктоого таасир эте турган практикалык өзгөрмөлөрдүн бири болуп саналат. Эгерде аныктоо босогосу бекитилсе жана иш жүзүндөгү электрдик шарттар күтүлгөн диапазондон айырмаланса, артка эсептөө схемасы ишке киргизүү учурунда кол менен тууралоону талап кылышы мүмкүн.

FAMA дизайны кириш чыңалуу деңгээлине автоматтык түрдө дал келет жана иштөө босоголорун динамикалык түрдө тууралайт. Ал ошондой эле тышкы электр кийлигишүүсү үчүн чыпкалоону камтыйт. Бул инженердик топтун ар бир орнотуу үчүн аныктоо пунктун кол менен кайра аныктоосун талап кылбастан, артка эсептөөчү түзүлүшкө ар кандай кубаттуулук шарттарына ылайыкташтырууга мүмкүндүк берет.

Буюмдун жарыяланган иштөө чыңалуусунун анын тизмеленген куту түрүндөгү моделдери үчүн спецификациясы AC 85–264 В 47–63 Гц. Моделге жараша, жарыяланган артка санактын дисплей диапазону 0–9 секунддан 0–999 секундага чейин созулат. Бул өнүмгө тиешелүү спецификациялар жана ар бир артка санак конфигурациясынын универсалдуу баалуулуктары катары каралбастан, долбоордун чыныгы талаптарына дал келиши керек.

Системалык интеграторлор үчүн бул айырмачылык маанилүү. Долбоор ишке киргизүүнүн алдында контроллердин иш жүзүндөгү чыгышын, электрдик интерфейсин, талап кылынган артка эсептөө диапазонун жана иштөө режимин ырасташы керек.

Жол сигналынын артка эсептөө таймерлери электрдик тоскоолдуктарды кантип чечет?

Жол сигналынын жабдуулары сыртта иштейт жана электр тогунун бузулушуна дуушар болушу мүмкүн. Тышкы тоскоолдуктар, эгерде аныктоо чынжырчасы арналган киргизүүнү керексиз электрдик сигналдардан адекваттуу түрдө айырмалай албаса, сигналды аныктоого таасир этиши мүмкүн.

Сегмент тибиндеги артка эсептөө светофор сырткы электрдик тоскоолдуктарды чыпкалоо менен бирге адаптивдик аныктоону колдонот. Бул ыкма сигналды таануунун туруктуулугун жогорулатууга жана ошондуктан ишенимдүү артка санак синхрондоштурууну колдоого багытталган.

Коргоо стратегиясы сигналды аныктоо менен токтоп калбайт. FAMA продуктусу ошондой эле кубат киргизүүдө жана байланыш интерфейстеринде да толкундан коргоону камсыз кылат. Өндүрүүчүнүн жарыяланган маалыматына ылайык, бул кош коргоо чагылгандын жана жогорку вольттогу толкундардын кесепетинен келтирилген зыянды азайтуу, жабдуулардын туруктуулугун жакшыртуу жана бузулуу жана техникалык тейлөө талаптарын азайтуу үчүн иштелип чыккан. Өндүрүүчүнүн айтымында, тейлөөгө кеткен чыгымдар 50% га кыскарышы мүмкүн; бул көрсөткүч ар бир долбоор же иштөө чөйрөсү үчүн кепилденген натыйжа эмес, өндүрүүчү тарабынан айтылган продукт пайдасы катары түшүнүү керек.

Жол долбоорлору үчүн, эки интерфейсти тең коргоо маанилүү, анткени чыңалууга байланыштуу үзгүлтүккө учуратуу сөзсүз эле негизги электр менен камсыздоодон келип чыкпайт. Байланыш интерфейстери ошондой эле туташкан жабдууларга электрдик бузулуулар үчүн жол көрсөтө алат.

Шаардын кесилиштеринде жана жолдорду оңдоо долбоорлорунда колдонуу

Шаардын жаңы кесилишинде, артка эсептөөчү светофор сигналдык жабдуулардын жалпы пакетинин бир бөлүгү катары тандалышы мүмкүн. Бирок, жаңылоо долбоорунда кырдаал татаалыраак болушу мүмкүн, анткени учурдагы контроллерлор, зымдар, сигнал фазалары жана талаа жабдуулары кызматта калууга муктаж болушу мүмкүн.

Бул жерде адаптивдүү иштөө режимдери өзгөчө баалуу болуп калат. Ар кандай операциялык ыкмаларды колдоого жөндөмдүү артка эсептөөчү аппарат долбоорго тиешелүү аппараттык жабдыктарды өзгөртүү жана кайталап ишке киргизүү зарылдыгын азайтышы мүмкүн.

Ошол эле эске алуу бир нече кесилиштерди камтыган долбоорлорго тиешелүү. Подрядчыга башка контроллердин конфигурациялары бар жерлерде жабдууларды жайгаштыруу керек болушу мүмкүн. Чоңураак шайкештик жабдууларды стандартташтырууну жөнөкөйлөштүрөт, ошол эле учурда инженердик командага жеке түзмөктөрдү чыныгы кесилишине ылайык конфигурациялоого мүмкүндүк берет.

FAMAнын долбоордук портфолиосу Түштүк Америкадагы жана Азиядагы долбоорлорду кошкондо, ар кандай жол сигналы колдонмолору жана базарларындагы тажрыйбаны көрсөтөт. Анын жарыяланган долбоорлорунун мисалдарына Чили, Перу, Бразилия, Аргентина, Колумбия, Парагвай, Эквадор, Уругвай, Шри-Ланка, Филиппин, Таиланд, Индия, Индонезия жана башка рыноктордогу светофор долбоорлору кирет.

Мисалы, FAMAнын Перудагы LED светофор долбоору долбоордун камсыздоо бөлүгү катары светофорлорду, күн системасын, зымсыз контроллерлорду жана мамыларды камтыган. Бул артка санак жана сигнал жабдуулары обочолонгон өнүмдөр катары эмес, интеграцияланган жол инфраструктурасынын бир бөлүгү катары иштеши керек болгон долбоордун кеңири контекстти көрсөтөт.

Артка эсептөө светофорлору тейлөө талаптарын азайта алабы?

Тейлөө талаптары LED кызмат мөөнөтү көбүрөөк таасир этет. Сигналдын шайкештиги, электрдик коргоо, параметрди тууралоо, компоненттердин жеткиликтүүлүгү жана жеринде бузулууларды аныктоо муктаждыгы бардык тейлөөнүн жалпы жүктөмүнө таасир этиши мүмкүн.

FAMAнын Сегменттик типтеги артка эсептөө светофору бул аймактарды адаптацияланган сигналды аныктоо, бир нече иштөө режимдери, кош толкундан коргоо жана алыстан конфигурациялоо аркылуу карайт. Продукт ошондой эле -40°Cден +80°Cге чейинки иштөө температурасынын диапазону, IP55 коргоосу жана саналып өткөн кутуча түрүндөгү моделдер үчүн эң аз дегенде 100 000 сааттык LED өмүрү менен көрсөтүлгөн.

Бул спецификациялар чогуу каралышы керек. Узак LED өмүрү пайдалуу, бирок ал контроллердин туура келбегендигинен же электрдик бузулуулардан келип чыккан тейлөөнү жок кылбайт. Ошо сыяктуу эле, толкундан коргоо электр бузулуу коркунучун азайтышы мүмкүн, бирок ал туура орнотууну жана долбоордун деңгээлиндеги электрдик коргоону алмаштыра албайт.

Демек, бир кыйла маңыздуу тейлөөнү баалоо бүткүл иш чынжырын карайт: сигнал киргизүү → аныктоо → артка эсептөө синхрондоштуруу → электрдик коргоо → конфигурация → талааны тейлөө.

Долбоорду жайылтуу учурунда алыстан конфигурациялоо жана анын мааниси

Ар бир параметрди өзгөртүү инженердин кесилишке барышын талап кылганда, чоң жол сигналынын долбоорлору практикалык тейлөө көйгөйүн жаратышы мүмкүн.

Сегмент түрү Countdown светофор компьютерге негизделген жогорку деңгээлдеги башкаруу системасы аркылуу алыстан конфигурациялоону колдойт. Системанын параметрлерин жабдыктарды алмаштырбастан онлайн режиминде жөнгө салууга болот. Бул орнотуу кийин ар кандай долбоордун талаптарына жабдууларды ылайыкташтыруу үчүн практикалык жол менен камсыз кылат.

Бир кесилиш үчүн пайда чектелиши мүмкүн. Бир нече кесилиштери бар чоңураак жайгаштыруу үчүн, параметрди алыстан тууралоо керексиз сайтка кирүүнү азайтып, конфигурацияны өзгөртүүнү башкарууга ыңгайлуу кыла алат.

Бул ишке киргизүү учурунда өзгөчө актуалдуу болуп саналат. Долбоордун командасы тестирлөөдөн кийин системанын параметрин өзгөртүү керек болсо, жогорку деңгээлдеги башкаруу системасы аркылуу тууралоо жүргүзүү мүмкүнчүлүгү талаа жабдууларын алып салууга же алмаштырууга караганда натыйжалуураак болушу мүмкүн.

Светофордун артка саноо таймеринде эмнени карашым керек?

Сатып алуу топтору жана трафик тутумунун интеграторлору үчүн дисплейди жалгыз баалоого караганда төмөнкү факторлор пайдалуу:

1. Сигнал башкаруу тутумунун шайкештиги — Иштөө режимдери жана сигнал интерфейстери учурдагы контроллер тарабынан колдоого алынаарын ырастаңыз.

2. Сигналдарды аныктоо ыкмасы — Түзмөк аныктоо босогосуна таянбастан, чыныгы кириш чыңалууга жана сигнал шарттарына ыңгайлаша аларын аныктаңыз.

3. Синхрондоштуруу механизми — Артка санак сигнал фазасынын өзгөрүшүнө кандай жооп берерин жана сигналды таануу каталары кантип көзөмөлдөнөрүн текшериңиз.

4. Электрдик тоскоолдуктардан коргоо — аныктоо чынжырында тышкы электрдик тоскоолдуктарга каршы чаралар камтылганбы же жокпу, баалаңыз.

5. Ашыкча чыңалуудан коргоо — Мүмкүн болсо, кубат кирүүчү жана байланыш интерфейстериндеги коргоону текшериңиз.

6. Конфигурация ыкмасы — Чоңураак долбоорлор үчүн алыстан конфигурациялоо сайтка кайра-кайра кирүүнү азайтышы мүмкүн.

7. Курчап турган чөйрөнүн спецификациялары — Иштөө температурасын, кирүүдөн коргоону, электрдик мүнөздөмөлөрдү жана башка экологиялык талаптарды иш жүзүндө орнотулган жерге карата ырастаңыз.

8. Тейлөө талаптары — Компоненттин иштөө мөөнөтүн гана эмес, ошондой эле ишке киргизүү иш жүгүн, параметрди тууралоо, бузулууларды аныктоо жана мүмкүн болуучу алмаштыруу талаптарын да эске алыңыз.

Жарыяланган FAMA куту түрүндөгү моделдер үчүн спецификацияларга AC85–264V иштөө чыңалуу, -40°Cден +80°C чейин иштөө температурасы, IP55 коргоосу жана ≥100,000 сааттык LED кызмат мөөнөтү кирет. Моделге тиешелүү дисплей диапазондору жана электр энергиясын керектөө ар түрдүү, ошондуктан сатып алуу топтору конфигурацияны кесилишине жана контроллердин талаптарына ылайык тандашы керек.

Светофордун долбоору үчүн артка эсептөө светофорун кантип тандасам болот?

Туура тандоо процесси артка санактын дисплейинен эмес, жол сигналын башкаруу тутумунан башталышы керек.

Биринчиден, максаттуу кесилишинде колдонулган контроллердин түрүн жана сигнал интерфейсин аныктаңыз. Андан кийин, күтүлгөн кириш чыңалуусун ырастаңыз жана артка эсептөөчү түзмөк өзүнүн аныктоо босогосун чыныгы электрдик чөйрөгө ыңгайлаштыра аларын аныктаңыз. Андан кийин жеткиликтүү иштөө режимдерин баалоо жана контроллер үчүн ылайыктуу режимди аныктоо.

Кийинки кадам долбоордун электр чөйрөсүн баалоо болуп саналат. Чагылгандын же убактылуу чыңалуу окуяларынын таасири жогору болгон жерлерде электр жана байланыш интерфейстериндеги асқын чыгуудан коргоого өзгөчө көңүл буруу керек.

Бир нече кесилиштерди камтыган долбоорлор үчүн алыскы конфигурация да каралышы керек, анткени ал ишке киргизүү жана узак мөөнөттүү тейлөө жүктөмүнө таасир этиши мүмкүн.

Акырында, дисплейдин конфигурациясын, иштөө чыңалуусун, артка санак диапазонун, айлана-чөйрөнү коргоону, жооптун мүнөздөмөлөрүн жана долбоорго ылайыктуулугун камтыган толук спецификацияны баалаңыз. FAMAнын жол сигналы портфели ошондой эле унаа сигналдарын, жөө жүргүнчүлөрдүн сигналдарын, артка санак таймерлерин жана багыт берүүчү чырактарды башкаруу үчүн иштелип чыккан светофор контроллерлорун камтыйт, бул артка эсептөө жабдууларын сигналды башкаруунун кеңири архитектурасында кароого болорун мисал келтирет.

Демек, негизги суроо: "Бул артка эсептөө таймери калган секундаларды так көрсөтөбү?" Сатып алуу боюнча дагы пайдалуу суроо: Бул артка эсептөө светофору менин светофорумду туура тааный алабы, долбоордун электрдик шарттарында синхрондоштурууну сактай алабы, күтүлгөн тышкы чөйрөгө туруштук бере алабы жана конфигурацияланып, анын кызмат мөөнөтү боюнча эффективдүү иштей алабы?

Подрядчылар жана системалык интеграторлор үчүн Сегмент тибиндеги светофорду баалоочу бул факторлор дисплейдин жарыктыгына же сырткы көрүнүшүнө караганда жабдууларды салыштыруу үчүн практикалык негиз болуп берет. FAMAнын артка эсептөө светофорунун чечимдери жана долбоордун тажрыйбасын анын артка санак светофор продуктыларынын диапазону жана жол сигналы долбоорунун портфолиосу аркылуу андан ары карап чыгууга болот .
