Сегменттин түрүн артка санаган светофор: Долбоорду тандоонун тактыгы, сигналдын синхрондоштуруусу жана көрүнүшү кандайча түзүлөт

Белгиленген кесилиште, артка эсептөө таймери жөн гана светофорго тиркелген санариптик дисплей эмес. Анын мааниси калган убакыттын так көрсөтүлүшүнө, артка эсептөө иш жүзүндөгү сигнал фазасына ылайык келер-келбесине жана айдоочулар менен жөө жүргүнчүлөр маалыматты тийиштүү аралыктан тааный алабы же жокпу, көз каранды. Кадимки же начар дал келген артка эсептөө жабдуулары түшүнүксүз цифралар, күндүзгү жетишсиз көрүнүш, синхрондоштуруу каталары же сыртта узакка созулган экспозициядан кийин туруксуз иштөө сыяктуу практикалык көйгөйлөрдү жаратышы мүмкүн.

Жол сигнал жабдууларын сатып алуучулар, жол инженердик подрядчылар жана интеллектуалдык транспорт тутумунун интеграторлору үчүн бул маселелер LED жарыктыгын же турак-жайдын өлчөмдөрүн салыштырууга караганда продуктту тандоону татаалдантат. Негизги суроо - артка эсептөө таймеринин светофору долбоордун экологиялык шарттарында окула турган маалыматты сактоо менен учурдагы сигналды башкаруу системасы менен ырааттуу иштей алабы?

Сегмент тибиндеги артка эсептөө светофор өзгөчө мааниге ээ, анда сандык сегментация, конфигурациялануучу дисплей диапазону жана кесилиш сигналын башкаруу менен интеграция талап кылынат. FAMAнын куту түрүндөгү сегментти артка эсептөө продуктусу, мисалы, сегмент дисплейин, башкаруу тактасын, электр менен жабдууну жана шкафты бир блокко бириктирет жана жол сигналы менен башкарылуучу кесилиштер үчүн иштелип чыккан. Анын саналып өткөн конфигурациялары 600 × 400 ммден 1200 × 600 мм жарык берүүчү беттерге чейин, ар кандай дисплей диапазону 0–9 секунддан 0–999 секундага чейин.

Эмне үчүн сегменттик дисплей технологиясы кесилишинде маанилүү

Сегмент түрүндөгү артка эсептөө дисплейи жекече башкарылуучу LED сегменттер аркылуу сандарды түзөт. Маалыматты жалпы максаттуу экран катары көрсөтүүнүн ордуна, ал сандык маанилерди көрсөтүү үчүн оптималдаштырылган аныкталган санариптик символдун структурасын колдонот.

Бул ыкманын маанилүү практикалык артыкчылыгы бар: жол кыймылынын катышуучуларына берилген маалымат жөнөкөй жана конкреттүү. Драйвер графикалык интерфейсти чечмелөөнү талап кылбайт. Калган убакыт түздөн-түз сан катары көрсөтүлөт, ал эми жөө жүргүнчүлөр калган өткөөл же күтүү фазасын баалоо үчүн көрсөтүлгөн маанини колдоно алышат.

Көрүү аралыктары өскөн сайын дисплейдин өлчөмү өзгөчө маанилүү болуп калат. FAMAнын сегмент тибиндеги Countdown светофору (куту түрүндөгү) бир нече жарык чыгаруучу беттик өлчөмдөрдө бар, анын ичинде 600 × 400 мм, 800 × 600 мм, 900 × 600 мм жана 1200 × 600 мм. Тиешелүү тизмеленген дисплей диапазондору тиешелүүлүгүнө жараша 0–9s, 0–99s, 0–199s жана 0–999s.

Бул эң чоң дисплей автоматтык түрдө эң жакшы тандоо дегенди билдирбейт. Шаардын компакттуу кесилиши, жөө адамдар өтүүчү өтмөк жана көп тилкелүү кенен жол көрүү үчүн ар кандай талаптарды коюшат. Сатып алуу топтору дисплейдин өлчөмдөрүн тандоодон мурун физикалык орнотуу аралыкты, монтаждоо абалын, жолдун геометриясын, көрүү бурчун жана чөйрөнүн жарыгын баалашы керек.

Мисалы, жөө жүргүнчүлөр өтүүчү жай күтүү аймагынан оңой окула турган дисплейге артыкчылык бериши мүмкүн, ал эми чоңураак унаа кесилишинде алыскы аралыктан таанууну камсыз кылуу үчүн дисплейдин чоңураак бети талап кылынышы мүмкүн. Дисплейди шкафтын өлчөмдөрүнө жараша гана тандоо туура эмес конфигурацияга алып келиши мүмкүн.

Артка санактын тактыгы сигналды башкаруу чынжырынан көз каранды

Артка санак таймеринин өндүрүүчүсү үчүн эң маанилүү суроолордун бири бул жөн гана "Таймер канчалык так?" тескерисинче, "Таймер чыныгы сигнал фазасын кантип алат жана аткарат?"

Трафиктин артка эсептөө системасы жалпысынан жол сигналынын иштөө абалын кабыл алышы же аныктоосу жана ал абалды калган убакыт дисплейине которуусу керек. Ошентип, практикалык чынжырды төмөнкүчө түшүнүүгө болот:

Traffic Signal Controller → Сигнал фазасы → Артка санакты башкаруу логикасы → LED дисплей

Эгерде артка санак дисплейси сигналдын фазасы менен туура синхрондоштурулган эмес болсо, көрүнөө так сан дагы эле туура эмес маалымат бере алат.

FAMAнын Segment Type Countdown светофор окуу режимин, триггер режимин, байланыш режимин жана жарыяланган техникалык параметрлерине ылайык шайкеш режимди колдойт. Продукт ошондой эле кириш чыңалуу деңгээлине дал келүү, иштөө босоголорун тууралоо жана тышкы электрдик тоскоолдуктарды чыпкалоо үчүн иштелип чыккан адаптацияланган артка санак аныктоо схемасын колдонот.

Архитектуранын бул түрү учурдагы кесилиште артка эсептөөчү жабдууларды алмаштырууда же жаңылоодо актуалдуу. Артка санак дисплейин обочолонгон LED аппараты катары кароонун ордуна, инженердик топ таймер, контроллер, киргизүү сигналы жана иштөө режиминин ортосундагы байланышты текшерүүсү керек.

Куту түрүндөгү сегментти артка санауу үчүн өндүрүүчүнүн жарыяланган жооп убактысы ишке киргизүү жана өчүрүү үчүн 100 мсден аз. Бирок, бул спецификацияны артка эсептөө убактысынын тактыгынын универсалдуу өлчөөсү катары чечмелөөгө болбойт. Жооп убактысы жана фазалык синхрондоштуруу ар кандай техникалык мүнөздөмөлөр болуп саналат, жана долбоордун спецификациялары аларды өзүнчө баалашы керек.

LED жарыктыгы жана көрүү аралыкты таанууга кандай таасир этет

Сырттагы трафик жабдуулары үчүн "жогорку жарыктык" жалгыз тандоо критерийи эмес.

FAMA ≥300 м визуалдык аралык менен бирге кутуча түрүндөгү Сегменттүү Светофор үчүн 5000–15000 кд/м² жарыктын интенсивдүүлүгүнүн диапазонун тизмелейт. Сандалган LED толкун узундуктары кызыл үчүн 625 ± 5 нм, сары үчүн 590 ± 5 нм жана жашыл үчүн 505 ± 5 нм.

Бул цифралар өнүмдөрдү салыштырганда пайдалуу маалымдама берет, бирок сатып алуу топтору дагы эле өндүрүүчүнүн көрсөтүлгөн визуалдык аралыкты жана белгилүү бир кесилиште жетишиле турган чыныгы таануу аралыкты айырмалай билиши керек. Жолдун туурасы, монтаждын бийиктиги, көрүү бурчу, түз күн нуру, аба ырайынын шарттары жана көрсөтүлгөн цифралардын физикалык өлчөмү – бардыгы иш жүзүндө көрүнө таасир этиши мүмкүн.

Ушул эле принцип сегмент дисплейлерин башка дисплей технологиялары менен салыштырганда колдонулат. Мисалы, FAMAнын Dot Matrix Type Countdown Traffic Light, лампа корпусуна интеграцияланган LED чекит-матрицалык дисплейди колдонот. Анын тизмеленген модели 400 × 400 мм жарык чыгаруучу бетине, 0–99 секунддук дисплей диапазонуна, 5000–15000 cd/m² жарыктын интенсивдүүлүгүнө жана ≥300 м визуалдык аралыкка ээ.

Ошондуктан, сегментти жана матрицалык технологияны тандоо бир технология универсалдуу деп ойлобостон, долбоордун дисплей талаптарына негизделиши керек.

Сырттагы ишенимдүүлүк корпустан да көптү талап кылат

Светофордун жабдуулары, адатта, узак убакыт бою сыртта калат, ошондуктан сатып алууда температура, нымдуулук, суунун кириши, электрдик тоскоолдуктар жана толкундануу окуялары эске алынышы керек.

FAMAнын куту түрүндөгү Сегмент тибиндеги артка эсептөө светофорунун жарыяланган иштөө температурасы -40°Cден +80°Cге чейин, салыштырмалуу нымдуулук ≤97% RH жана коргоо деңгээли IP55. Көрсөтүлгөн LED өмүрүнүн узактыгы ≥100,000 саатты түзөт. Продукт ошондой эле анын иштөө чыңалуу диапазону катары 47–63 Гц AC85V–264Vди көрсөтөт.

Бул спецификациялар пайдалуу, анткени алар инженердик топторго өнүмдөрдү долбоордун экологиялык талаптары менен салыштырууга мүмкүндүк берет, мисалы, "сыртта колдонууга ылайыктуу" сыяктуу жалпы билдирүүлөргө таянбастан.

Электр коргоо дагы бир карап чыгуу болуп саналат. FAMA анын кутуча түрүндөгү артка эсептөө продуктусу кубат киргизүү жана байланыш интерфейстери үчүн да толкундан коргоону камтыйт деп билдирди. Ал ошондой эле кириш чыңалуудагы вариацияларды жана тышкы электрдик тоскоолдуктарды чечүү үчүн арналган адаптацияланган аныктоону сүрөттөйт.

Чагылганга, чыңалуунун өзгөрүшүнө же башка электр бузулууларына дуушар болгон кесилиш үчүн бул функциялар жабдуулардын жалпы дизайнына тиешелүү болушу мүмкүн. Бирок, актуалдуу коргоо талаптары дагы эле долбоордун электрдик дизайнына, жерге туташтыруу системасына, толкундан коргоо архитектурасына жана жергиликтүү экологиялык шарттарга карата бааланышы керек.

Артка санак таймеринин светофорлору Жол сигнал системалары менен кантип иштейт

Артка эсептөө таймеринин светофорун көз карандысыз дисплей эмес, кесилиштерди башкаруу системасынын бир бөлүгү катары кароо керек.

Кадимки сигнализацияланган кесилиште контроллер унаалар жана жөө жүргүнчүлөр үчүн сигнал фазаларын аныктайт. Андан кийин артка эсептөө бирдиги тиешелүү фаза менен байланышкан калган убакытты көрсөтөт. өнүккөн акылдуу транспорт чөйрөлөрүндө, сигнал башкаруу, ошондой эле ар кандай сезүү технологиялары чогултулган жол маалыматын камтышы мүмкүн.

FAMA өзүнүн интеллектуалдык сигналды башкаруу ишмердүүлүгүн, анын ичинде катушкалар, геомагнетизм, RFID, радар жана визуалдык идентификацияны бириктирүү катары, трафиктин жана жөө жүргүнчүлөрдүн агымын көзөмөлдөө жана кыймылдын иштөө схемаларын динамикалык оптималдаштыруу катары сүрөттөйт.

Бул система деңгээлиндеги перспектива долбоордун сатып алуулары үчүн маанилүү. Белгиленген убакыт башкаруусу менен кесилишинде орнотулган артка эсептөө таймери координацияланган же адаптацияланган жол кыймылын башкаруу чөйрөсүндө орнотулгандан башка интеграциялык талаптарга ээ болушу мүмкүн.

FAMAнын жол сигналын контролдоочу портфолиосу координацияланган, бир чекиттүү, тармактык, жөө адамдар өтүүчү жана зымсыз жол сигналын башкаруучуларды камтыйт. Анын жарыяланган контроллер маалыматы ошондой эле башкаруу буталары катары унаа сигналдарын, жөө жүргүнчүлөрдүн сигналдарын, артка санак таймерлерин жана багыттуу жарыктарды аныктайт.

Системалык интеграторлор үчүн бул шайкештикти сатып алуудан мурун интерфейс жана контролдук-логикалык деңгээлде текшерүү керек дегенди билдирет. Артка санак таймеринин тиешелүү дисплей спецификациялары болушу мүмкүн, бирок анын башкаруу ыкмасы учурдагы контроллердин архитектурасына дал келбесе, кошумча инженердик иштерди талап кылат.

Жолдор жана кесилиштер үчүн колдонмонун негизинде тандоо

Ар кандай трафик чөйрөлөрү ар кандай артыкчылыктарды талап кылат.

Шаардын бош эмес кесилишинде дисплейдин өлчөмү, көрүү аралыктары, сигналды синхрондоштуруу жана сыртта үзгүлтүксүз иштөөсү жөн гана жабдыктын баштапкы баасын минималдаштыруудан да маанилүү болушу мүмкүн. Жол геометриясы узак көрүү аралыкты түзгөн жерде чоңураак дисплей ылайыктуу болушу мүмкүн.

Төрт тараптуу кесилиште бир нече сигнал башчыларынын ортосундагы синхрондоштуруу өзгөчө маанилүү болуп калат. Артка санак дисплейлери көз карандысыз ички таймерлерде иштебестен, алардын тиешелүү сигнал фазаларына туура келиши керек.

Жөө жүргүнчүлөр өтүүчү жол үчүн артыкчылык жөө жүргүнчүлөрдү күтүүчү жана өтүүчү аймактардан дароо сандык таанууга өтөт. Сегменттелген артка эсептөө калган убакыттын түздөн-түз өкүлүн камсыз кыла алат. FAMAнын Артка саноо таймери бар аз кубаттуу жөө жүргүнчүлөр светофору атайын сегменттелген цифралык артка санак дисплейин колдонот жана жөө жүргүнчүлөр өтмөктөрү менен кесилиштер үчүн иштелип чыккан.

Акылдуу транспорт тутумунун алкагында, артка эсептөө бирдиги сигнал контроллери, сезгич жабдуулар, байланыш архитектурасы жана борборлоштурулган башкаруу платформасы менен бирге каралышы керек. FAMA өзүнүн акылдуу сигналды башкаруу продуктуларынын диапазонун светофор контроллерлорунун, унаа сигналдарынын, жөө жүргүнчүлөрдүн жана велосипеддердин сигналдарынын, артка санак таймерлеринин, интеграцияланган светофорлордун жана светофор модулдарынын айланасында жайгаштырат.

Сатып алуу топтору артка санак таймеринин өндүрүүчүсүн тандоодо эмнеге баа бериши керек?

Өндүрүүчү өндүрүштүк кубаттуулуктан же бирдиктин баасынан жогору бааланышы керек.

Биринчиден, артка санактын дисплей түзүмүн карап көрүңүз. Дисплейдин түрүн, цифралык конфигурациясын, жеткиликтүү дисплей диапазонун, жарык берүүчү бетти жана конфигурация жолдун чыныгы көрүү талаптарына дал келерин ырастаңыз.

Экинчиден, LED иштешин карап көрөлү. Тиешелүү спецификацияларга жарыктын интенсивдүүлүгү, LED толкун узундугу, электр энергиясын керектөө, жооп берүү убактысы жана LEDдын иштөө мөөнөтү кирет. FAMAнын куту түрүндөгү сегмент продуктусу, мисалы, ≥100,000 саат LED кызмат мөөнөтүн жана 5000–15000 cd/m² жарыктын интенсивдүүлүгүн көрсөтөт.

Үчүнчүдөн, сигналды синхрондоштурууну жана контроллердин шайкештигин текшериңиз. Өндүрүүчүдөн артка санак сигнал фазасы тууралуу маалыматты кантип кабыл аларын, кайсы иштөө режимдери колдоого алынарын, кандай интерфейстер бар экенин жана сигналдын өзгөрүшү же анормалдуу киргизүү шарттары учурунда продукт өзүн кандай алып барарын сураңыз.

Төртүнчүдөн, электр жана экологиялык мүнөздөмөлөрдү карап чыгуу. Иштөө чыңалуусу, температура диапазону, нымдуулук, IP коргоо, изоляцияга каршылык, толкундан коргоо жана тосмо материалдары долбоордун техникалык спецификациясына ылайык келиши керек.

Бешинчиден, орнотуу жана тейлөөнү карап көрөлү. Интегралдык кутуча тибиндеги структура долбоор толук артка санакты чогултууну талап кылган учурларда ылайыктуу болушу мүмкүн, ал эми инженердик топ артка эсептөө функциясын учурдагы светофордун корпусуна интеграциялоо керек болгон жерде артка эсептөө модулу ылайыктуу болушу мүмкүн. FAMAнын Countdown светофор модулу, мисалы, оптикалык линзаны, жарык тактасын, башкаруу тактасын, суу өткөрбөй турган шакекти жана лампа идиштерин айкалыштырат жана жол сигналы менен башкарылуучу кесилиштерге арналган.

Акыр-аягы, өндүрүүчүнүн долбоорун жана инженердик мүмкүнчүлүгүн баалоо. Жөнөкөй алмаштыруу долбоору үчүн стандарттуу дисплейди гана бере алган артка санак таймеринин өндүрүүчүсү жетиштүү болушу мүмкүн. Чоңураак интеллектуалдык транспорттук долбоорлор контроллердин интеграциясын, конфигурацияны колдоону, ыңгайлаштырылган өлчөмдөрдү, ар кандай орнотуу механизмдерин жана тиешелүү жол сигнал жабдууларын макулдашылган камсыздоону талап кылышы мүмкүн.

FAMA долбоордук колдонмолордун мисалдарын келтирет, анын ичинде Цинхуа университетиндеги 400 жогорку агымдуу бир-8 артка санак жарыктандыруучу шаймандары жана Хайдиан Чжунгуанкун Чыгыш Жолу үчүн уюл компоненттери менен 400 жогорку агымдагы бир-8 артка санак жарыктандыруулары. Анын долбоордук портфели ошондой эле Европа, Түштүк Америка жана Азиядагы аймактардагы трафикти эсептөө долбоорлорун тизмелейт.

Көп берилүүчү суроолор

Светофордун артка эсептөөсү кантип иштейт?

Артка эсептөө светофору светофордун фазасына байланыштуу маалыматты кабыл алат же аныктайт жана аны калган убакытты көрсөтүүчү сандык LED дисплейге айлантат. Иш жүзүндө ишке ашыруу башкаруу ыкмасына жана системанын архитектурасына көз каранды. FAMAнын Сегмент түрүн артка санаган светофор окууну, триггерди, байланышты жана туура келүүчү режимдерди колдойт, бул ага ар кандай жол сигналын башкаруу чөйрөлөрү менен интерфейс кылууга мүмкүндүк берет.

Светофордун артка эсептөө таймери канчалык так?

Артка санауунун тактыгын дисплейге гана карап эмес, толук сигналды башкаруу чынжырынын бир бөлүгү катары баалоо керек. Контроллердин фазасынын убактысы, сигнал киргизүүсү, артка эсептөөнү аныктоо, башкаруу логикасы жана дисплейдин жообу – бул көрсөтүлгөн маанинин иш жүзүндөгү сигнал фазасына туура келгенине таасир этет. Демек, өндүрүүчү колдоого алынбаган жалпы тактык дооматынын ордуна синхрондоштуруу жана башкаруу ыкмалары жөнүндө так маалымат бериши керек.

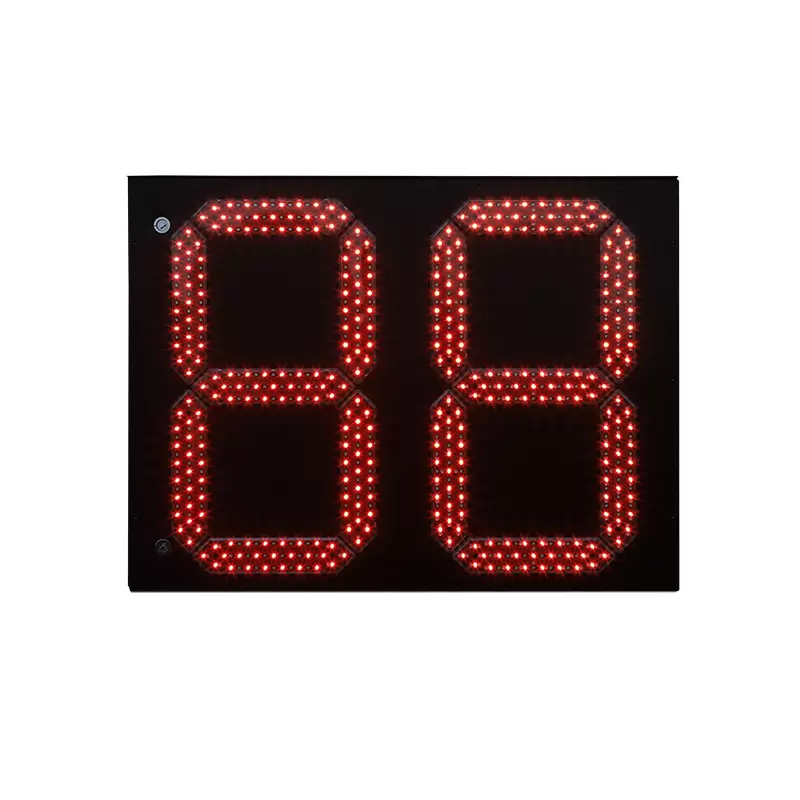

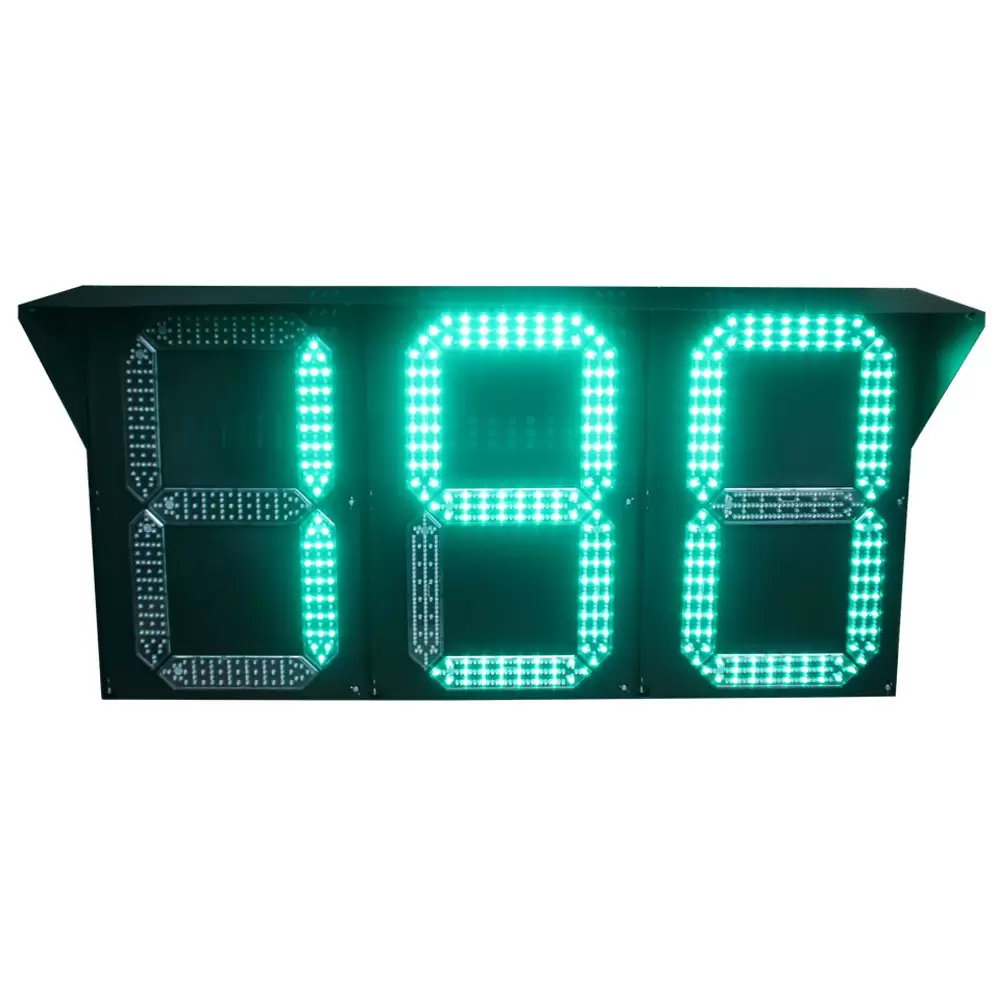

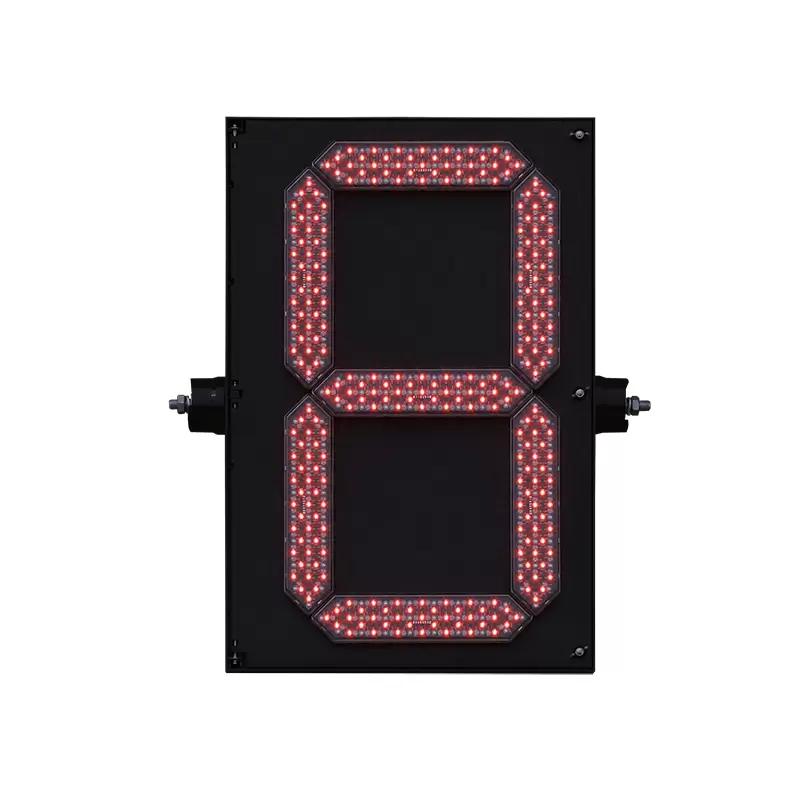

Сегменттин түрүн артка санаган светофор деген эмне?

Бул жекече башкарылуучу LED сегменттери аркылуу сандык белгилерди түзгөн артка санак жол сигналы. FAMAнын куту түрүндөгү версиясы сегмент дисплейин, башкаруу тактасын, электр менен жабдууну жана шкафты бириктирет. Анын жарыяланган конфигурациялары ар кандай дисплей өлчөмдөрүн жана диапазондорун камтыйт, бул жабдууларды ар кандай кесилишкен талаптарга шайкеш келтирүүгө мүмкүндүк берет.

Мен кантип артка санак таймер өндүрүүчүсүн тандоо керек?

Өндүрүүчүнүн маркетинг дооматтарынан эмес, долбоордун техникалык талаптарынан баштаңыз. синхрондоштуруу ыкмаларын, контроллер шайкештигин, дисплей технологиясын, LED спецификацияларын, иштөө чыңалууларын, экологиялык рейтингдерди, орнотуу конфигурациясын, сапатты көзөмөлдөө процедураларын, ыңгайлаштыруу мүмкүнчүлүгүн жана тиешелүү долбоордун тажрыйбасын салыштырыңыз.

Светофордун артка эсептөө таймерин сатып алууда эмнени эске алышым керек?

Жок дегенде дисплейдин өлчөмүн, дисплей диапазонуна, LED жарыктыгына, практикалык көрүү аралыкка, сигнал синхрондоштурууга, контроллердин шайкештигине, иштөө чыңалууларына, температура диапазонуна, IP коргоосуна, LEDдин иштөө мөөнөтүнө, орнотуу ыкмасына, тейлөө талаптарына жана ыңгайлаштыруу параметрлерине баа бериңиз. Толук кесилиш долбоору үчүн, ошондой эле өндүрүүчү тиешелүү жол сигналын башкаруу жабдыктарын жеткире алабы же бириктире алабы же жокпу, баалаңыз.

Эмне үчүн FAMA артка эсептөө таймеринин өндүрүүчүсү катары

FAMA өнүмүнүн жайгашуусу өз алдынча артка санактын дисплейинен тышкары. Yangzhou FAMA Intelligent Equipment Co., Ltd. өзүн интегралдык интеллектуалдык транспорттук чечимдердин провайдери катары сүрөттөйт, анын ичинде акылдуу сигналды башкаруу, акылдуу жол кыймылынын коопсуздугун жана 5G көп функциялуу акылдуу мамыларды камтыган бизнес аймактары бар. Анын акылдуу сигналды башкаруу иш-чаралары ошондой эле жол кыймылын жана жөө жүргүнчүлөрдүн агымын аныктоону жана сигналдын убактысын оптималдаштырууну камтыйт.

FAMA - Кытайдын жол чырактары тармагындагы алдыңкы ишкана

Сатып алуу топтору үчүн артка санак таймеринин өндүрүүчүсү үчүн пайдалуураак суроо бул продукт сандарды ачык көрсөтөбү деген суроо эмес. Баалоонун күчтүү негизи дисплей талап кылынган аралыкта окула алабы, белгиленген сигнал фазасын аткарабы, долбоордун электрдик жана экологиялык шарттарында иштейби жана учурдагы жол кыймылын башкаруу архитектурасы менен интеграцияланат.

FAMAнын Countdown Timer продуктунун ассортименти сегмент тибиндеги жана матрицалык кайра эсептөө чечимдерин камтыйт, ал эми анын Долбоор портфели анын жол сигналы жабдууларынын колдонмолорунун кеңири көрүнүшүн камсыз кылат.

Белгилүү бир жол же кесилиш долбоору үчүн бул техникалык критерийлер жеткирүүчүлөрдү салыштыруудан мурун долбоордун спецификациясына которулушу керек. Тиешелүү артка эсептөө таймеринин светофору акыр аягында дисплей конфигурациясы, синхрондоштуруу ыкмасы, экологиялык рейтингдери, орнотуу түзүмү жана өндүрүштүк мүмкүнчүлүктөрү жол сигнал системасынын чыныгы талаптарына шайкеш келет.
