Кесилиштер үчүн ишенимдүү аз кубаттуу велосипед светофорун кантип тандоо керек

Велосипед тилкесинин кесилишинде светофор кызыл, сары же жашыл көрсөткүчтү көрсөтүү менен гана чектелбейт. Ал узак операциялык мезгилдерде тааныла турган сигналды сактап, кесилиштерди башкаруу системасы менен ырааттуу иштеши жана инженердик топ үчүн керексиз тейлөө иштерин жаратпашы керек.

Долбоордун подрядчылары жана светофор системасынын интеграторлору үчүн бул велосипед светофорунун ички дизайнын анын көрүнөө көрүнүшү сыяктуу эле маанилүү кылат. LED иштебей калышы, туруксуз диск агымы, эффективдүү эмес электр кубатын өзгөртүү жана электромагниттик тоскоолдуктун баары узак мөөнөттүү иштөөгө таасир этиши мүмкүн.

Ишенимдүү аз кубаттуулуктагы велосипед светофорун жөн гана LED сигналы катары эмес, электрдик жана оптикалык система катары баалоо керек. FAMAнын велосипед светофор диапазону атайын велосипед тилкелеринин кесилиштери үчүн иштелип чыккан жана анын продуктунун архитектурасы лампа тактасын, объективди, электр менен жабдууну жана лампа идиштерин үч бирдиктүү жыйында бириктирет.

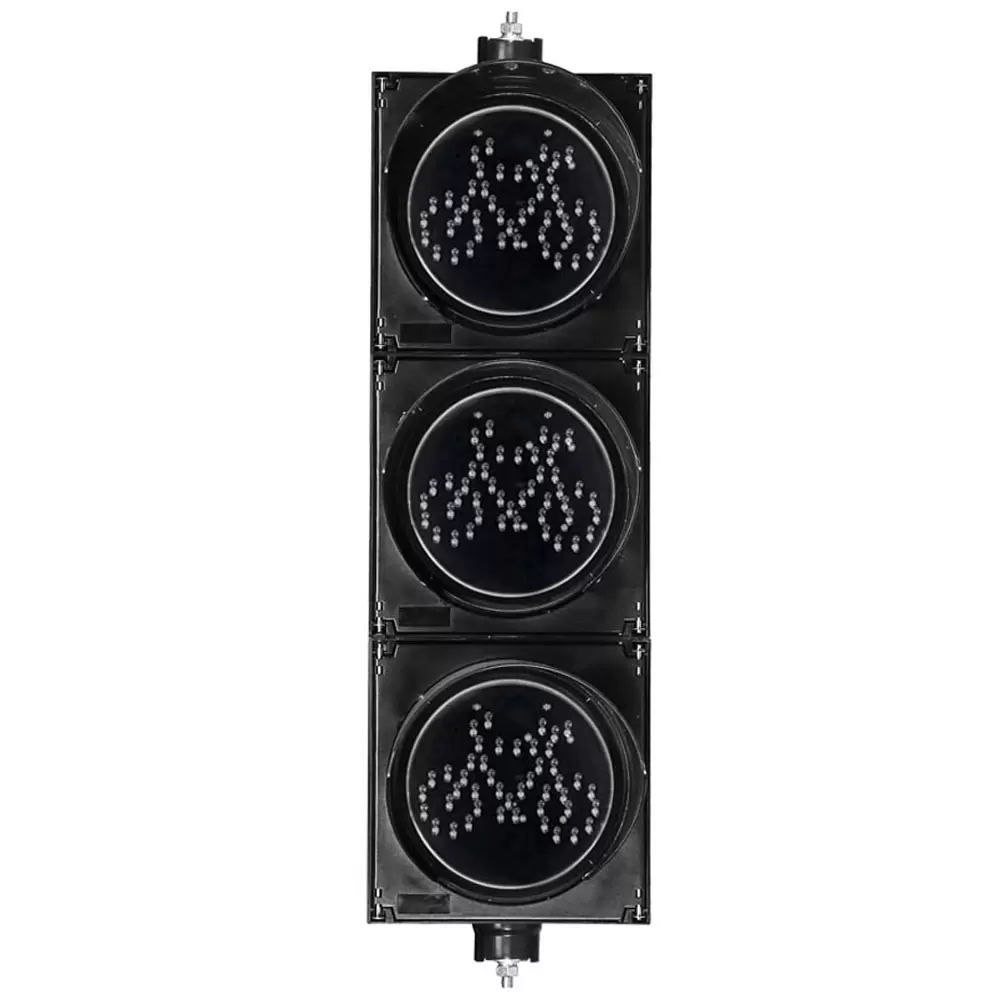

Төмөн кубаттуу велосипед светофор: структурасы жана ишенимдүүлүгү

Велосипед светофор деген эмне?

Велосипеддин светофору — велосипеддер үчүн өзүнчө сигнал фазасы талап кылынган кесилиштерде жана башка жерлерде велосипеддин кыймылын көзөмөлдөө үчүн арналган атайын светофор. Жалпы унаа сигналынан айырмаланып, анын көрсөткүчү атайын велосипедчилер үчүн арналган жана кызыл, сары жана жашыл көрсөткүчтөрү бар велосипед символдорун колдоно алат.

FAMA өзүнүн велосипед светофорлорун велосипед тилкелери, кесилиштер жана жалпы трафик коридорлору үчүн чечим катары сүрөттөйт. Продукциянын ассортименти ошондой эле жол сигналынын контроллерлору жана жол кыймылын башкаруунун борборлоштурулган системалары менен иштөө үчүн иштелип чыккан.

Жол кыймылынын инженери үчүн негизги нерсе - велосипед светофор кесилиштерди башкаруу системасынын бир бөлүгү болуп саналат. Лампа визуалдык индикацияны камсыз кылат, ал эми контроллер көрсөткүчтүн качан өзгөрүшүн аныктайт. Демек, сигналдын башы иштөө циклинде туруктуу жана ырааттуу дисплейди камсыз кылышы керек.

Велосипеддин светофору кантип иштейт?

Төмөн кубаттуулуктагы велосипеддин светофору үч бирдиктүү жыйынды колдонот. Анын лампасынын өзөгү лампа тактасынан, линзадан, кубат менен камсыздоодон жана лампа идиштен турат, алар велосипеддин көрүнгөн сигналын өндүрүү жана башкаруу үчүн чогуу иштешет. Ал велосипед тилкелери үчүн белгиленген кесилиштерде жол сигналын башкаруу үчүн атайын иштелип чыккан.

Лампа тактасы LED жарык булактарын жана айдоо схемасын камтыйт. Линза жарыктын байкоочуга кандайча көрсөтүлүшүн көзөмөлдөгөн оптикалык системанын бир бөлүгүн түзөт. Электр энергиясы менен камсыздоо LED системасы талап кылган электрдик конверсияны жана айдоо шарттарын камсыз кылат, ал эми лампа идиш сигнал корпусунун түзүлүшүнүн бир бөлүгүн түзөт.

Бул архитектура маанилүү, анткени сигналдын ишенимдүүлүгү LED менен гана аныкталбайт. Электрдик диск, схема схемасы, оптикалык компоненттер жана корпус бирге иштеши керек.

FAMA тарабынан тизмеленген аз кубаттуу велосипед светофорунун жеткиликтүү конфигурацияларына AC 85–264 В / 47–63 Гц иштөө киргизүү менен 200 мм жана 300 мм жарык чыгаруучу беттер кирет. Тизмеде көрсөтүлгөн кызыл, сары жана жашыл велосипед сигналынын кубаттуулугу 200 мм версиясы үчүн 5 Вт чейин жана 300 мм версиясы үчүн 8 Вт чейин.

Эмне үчүн тор схемасынын дизайны маанилүү?

Эң маанилүү ишенимдүүлүк өзгөчөлүктөрүнүн бири жарык тактасында колдонулган Mesh схемасы.

Кадимки LED түзүлүшүндө, жергиликтүү компоненттин бузулушу, диоддор кантип туташтырылганына жараша чынжырдын көбүрөөк бөлүгүнө таасир этиши мүмкүн. Кесилиште иштеген светофор үчүн бул жагымсыз, анткени жарым-жартылай бузулуу сигналдын көрүнүшүн өзгөртүп, кошумча тейлөө иштерин жаратышы мүмкүн.

Төмөнкү кубаттуулуктагы велосипед светофору жеке LED лампа мончогу иштебей калганда, катачылык чекитинин автоматтык түрдө изоляцияланышы үчүн иштелип чыккан тор схемасын колдонот. Калган LED лампа мончоктору иштөөнү улантып, жалпы дисплей эффектин сактоого жардам берет.

Бул өзгөчө тейлөө топторуна тиешелүү.

Велосипеддин светофорунда светодиод иштебей калса эмне болот?

Тор схемасынын дизайны менен, индивидуалдуу иштебей калган LED бүт көрүнгөн сигналдын иштешин токтотот дегенди билдирбейт. Калган LED мончоктору иштөөнү улантууда, ийгиликсиз чекит изоляцияланат.

Бул иштебей калган LED чексиз түрдө четке кагылышы мүмкүн дегенди билдирбейт. Бул схеманын архитектурасы техникалык тейлөө пландаштырылганга чейин сигналдын дисплейин сактоого жардам бере турган катага чыдамдуулукту камсыз кылат дегенди билдирет.

Үзгүлтүксүз иштеген кесилиштер үчүн бул айырмачылык маанилүү. Тейлөөчү персонал ар бир диоддун бузулушун автоматтык түрдө сигналдын толук өчүрүлүшү катары кароонун ордуна, жабыркаган блокту баалай алат.

Туруктуу учурдагы диск кызматтын өмүрүнө кандай таасир этет?

LED аткаруу туруктуу электр иштөө шарттарына катуу көз каранды. Ашыкча же туруксуз ток электрдик жана жылуулук стрессти жогорулатат, ал эми шайкеш келбеген ток жарыктын чыгышына жана компоненттеринин иштешине таасир этиши мүмкүн.

Төмөнкү кубаттуулуктагы велосипед светофору туруктуу иштөө агымын сактоо үчүн туруктуу токтун диск технологиясын колдонот. FAMAнын продукт маалыматына ылайык, бул дизайн лампанын иштөө мөөнөтүн узартууга жана кийинчерээк тейлөөгө кеткен чыгымдарды кыскартууга багытталган.

Продукциянын спецификацияларында 200 мм жана 300 мм конфигурациялары үчүн ≥100,000 саат LED кызмат мөөнөтү көрсөтүлгөн. Бул бүтүндөй орнотулган жол сигналы так ошол мезгилде эч кандай тейлөөсүз иштей тургандыгынын кепилдиги эмес, көрсөтүлгөн LED өмүрүнүн көрсөткүчү. Талаанын иш жүзүндөгү иштөө мөөнөтү электрдик шарттарга, температурага, орнотууга, айлана-чөйрөнүн таасирине жана башка система факторлоруна да көз каранды болот.

Бул айырмачылык продуктыларды салыштырганда маанилүү. Сатып алуулардын спецификациясы диоддун иштөө мөөнөтүн өзүнчө карабашы керек. Айдоо ыкмасы жана жалпы электрдик дизайн да эске алынышы керек.

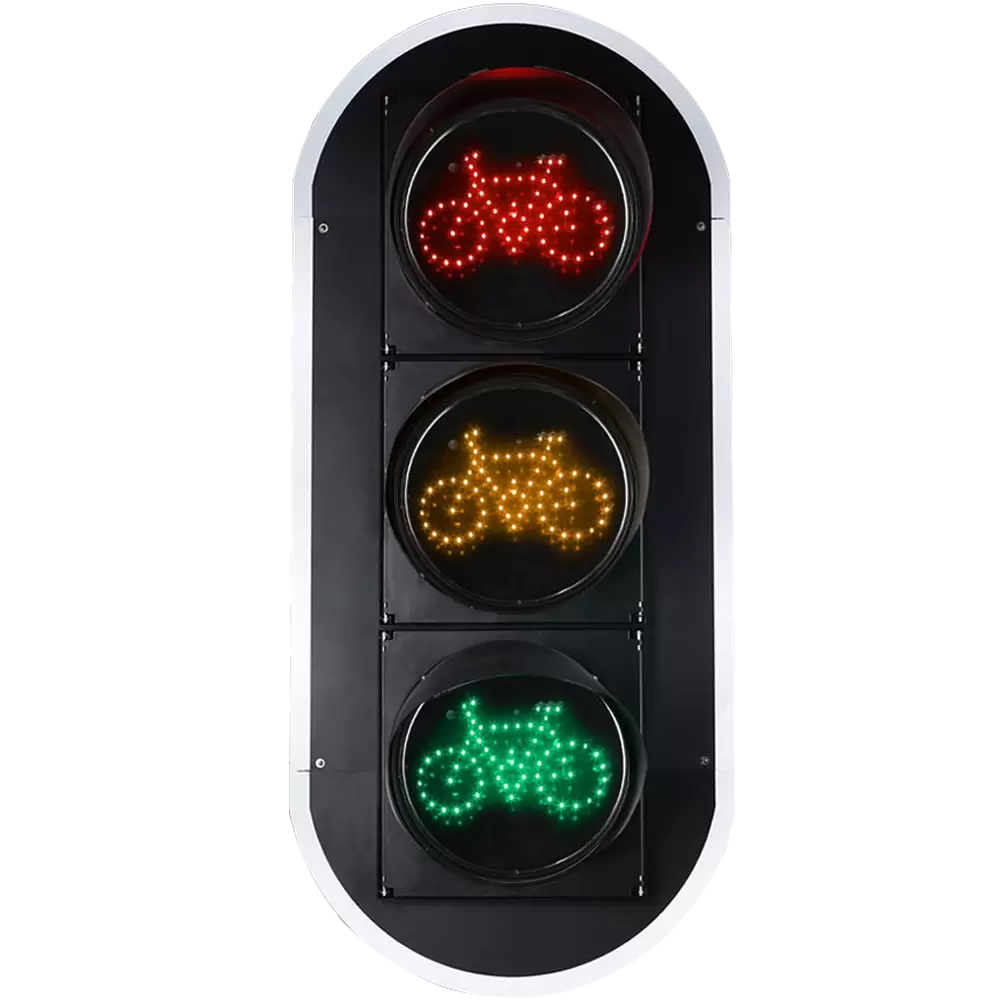

Кесилиштердеги кызыл велосипеддин светофорунун көрсөткүчү

Велосипеддин светофорлору эмне үчүн кесилиштерде маанилүү?

Бош эмес кесилиштерде велосипеддер унаа тилкелерин, жөө жүргүнчүлөрдүн кыймылын, бурулуштарды же башка велосипед агымдарын кесип өтүшү мүмкүн. Атайын велосипед сигналы велосипедчилер үчүн алардын кыймылына түздөн-түз туура келбеген унаа сигналын чечмелөөнү талап кылуунун ордуна өзүнчө визуалдык нускаманы камсыз кылат.

FAMAнын велосипед светофор продуктуларынын ассортименти шаардык велосипед тилкелери, кесилиштер жана жалпы трафик коридорлору үчүн жайгаштырылган, бул жерде атайын сигнал башкаруусу башка жол кыймылынын катышуучулары менен бирге велосипеддин кыймылын уюштурууга жардам берет.

Велосипеддин кызыл светофорунун өзгөчө оперативдүү ролу бар: ал тиешелүү сигнал фазасында велосипедчилерге так токтотууну көрсөтөт.

Бул көрсөткүчтүн эффективдүүлүгү кызыл түстүн өзүнөн гана эмес, ошондой эле LED дисплейдин ырааттуулугунан, оптикалык дизайндан, электрдик туруктуулугунан жана кесилишкен контроллер менен интеграциядан көз каранды.

Эмне үчүн аз кубаттуу светофорлор маанилүү?

Төмөн энергия керектөө жол сигналдары узак убакыт бою иштеп, бир нече кесилиштерге жайгаштырылса актуалдуу болуп калат.

Төмөн кубаттуулуктагы велосипед светофору 0,98ге чейинки кубаттуулук коэффициенти менен өз алдынча иштелип чыккан Евро стандартындагы электр булагы колдонот. Продукциянын документтери бул энергия менен жабдууну энергияны конверсиялоонун жогорку эффективдүүлүгүн жана энергия керектөөнү азайтуу үчүн иштелип чыкканын сүрөттөйт.

Тизмеде көрсөтүлгөн лампанын кубаттуулугу:

Бул көрсөткүчтөр продукт деңгээлиндеги лампанын кубаттуулугунун мүнөздөмөлөрү. Тутумдун иш жүзүндөгү энергия керектөөсү иштөө циклине, сигнал бирдиктеринин санына, контроллердин конфигурациясына жана ар бир көрсөткүчтүн канчалык жигердүү болушуна жараша болот.

Ири масштабдуу долбоорлор үчүн бул айырмачылык маанилүү. Төмөн кубаттуулуктагы сигнал бир лампанын керектөөсүн жөн эле азайтпайт; көптөгөн сигнал баштары жана узак иштөө мөөнөттөрү боюнча көбөйтүлгөндө, электр мүнөздөмөлөрү жашоо циклин пландаштыруунун маанилүү бөлүгү болуп калат.

Эмне үчүн Power Factor LED жол сигналдары үчүн маанилүү?

Кубат фактору электр тутумунун көз карашынан алганда, өзгөрмө ток менен камсыздоодон электр энергиясы канчалык натыйжалуу колдонулуп жатканын сүрөттөйт. Жогорку кубаттуулук коэффициенти көбүнчө керектелүүчү реалдуу кубаттуулукка салыштырмалуу жабдуулар токту натыйжалуураак тартат дегенди билдирет.

Бул төмөн кубаттуулуктагы велосипед светофору үчүн көрсөтүлгөн кубаттуулук коэффициенти 0,98ге чейин.

Жол сигналынын инженериясы үчүн энергия фактору энергияны үнөмдөөчү пайыз катары каралбастан, чыныгы энергия керектөө менен бирге каралышы керек. Сатып алуу тобу электрдик спецификацияны толук карап чыгышы керек, анын ичинде кириш чыңалуу, жыштык, реалдуу энергия керектөө, кубаттуулук фактору жана гармоникалык көрсөткүчтөр.

EMC Performance Велосипед кыймыл сигналынын ишенимдүүлүгүнө кандай таасир этет?

Светофордун кесилиштери электрдик жактан татаал чөйрөлөр. Велосипед сигналдары транспорттук светофорлор, жөө жүргүнчүлөр үчүн сигналдар, контроллерлор, аныктоочу жабдуулар, байланыш жабдуулары жана башка электрдик түзүлүштөр менен катар иштеши мүмкүн.

Ушул себептен улам, электромагниттик шайкештик (EMC) жөн гана сертификация термини эмес. Бул жабдуулар кабыл алынгыс тоскоолдуктарды жаратпастан же электромагниттик бузулуулардан ашыкча таасир этпестен иштей алабы же жокпу менен байланыштуу.

Төмөнкү кубаттуулуктагы велосипед светофорунун европалык электромагниттик шайкештик стандарттарына ылайыктуу деп көрсөтүлгөн, жалпы гармоникалык бурмалоо (THD) 10% дан төмөн. FAMA бул долбоор кесилишинде электр тармагына жана башка жабдуулар менен тоскоолдуктарды азайтууга жардам берет деп айтылат.

Төмөнкү THD мааниси электрондук жабдуулар менен тартылган токтун сапатына тиешелүү болушу мүмкүн, бирок сатып алуу топтору дагы эле EMC ишин долбоордун юрисдикциясынын конкреттүү стандарттарына жана бекитүү талаптарына ылайык баалашы керек.

Системалык интегратор үчүн практикалык суроо велосипеддин сигналы жетиштүү жарык болобу же жокпу деген суроо эмес. Бул сигнал чоң электрдик жана жол кыймылын башкаруу чөйрөсүндө бир компонент катары алдын ала иштей алабы.

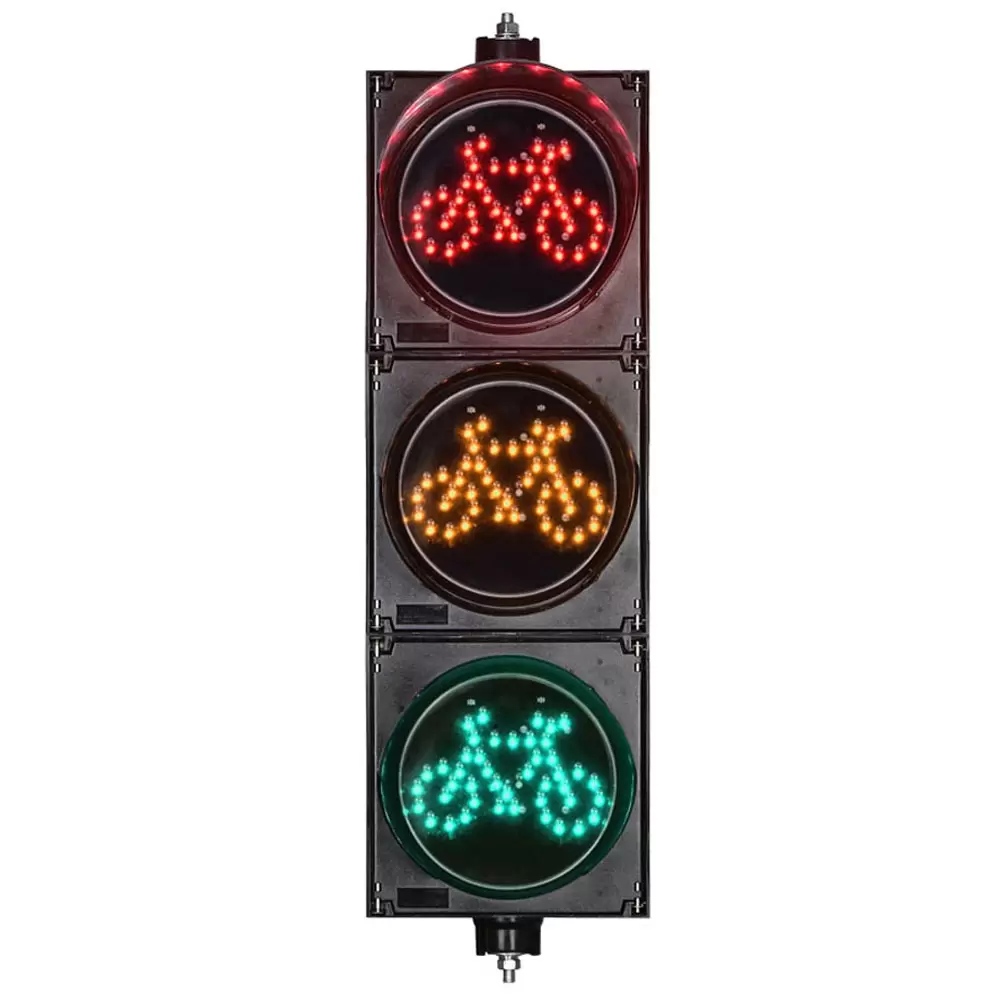

Долбоор үчүн аз кубаттуу велосипед светофорун кантип тандоо керек

Кызыл велосипед светофорунда эмнени карашым керек?

Велосипеддин кызыл сигналы түскө эмес, чыныгы кесилишкен талаптарга ылайык бааланышы керек.

Сатып алуу жана инженердик топтор үчүн төмөнкү факторлор көңүл бурууга татыктуу:

1. Сигналдын көрсөткүчү жана оптикалык дизайн

Сигнал жолдун схемасына жана көрүү шарттарына ылайыктуу так велосипедди көрсөтүүгө тийиш. FAMAнын велосипед светофор диапазону велосипед символдорун колдонот жана атайын велосипед кыймылын башкаруу үчүн ар кандай конфигурацияларды сунуштайт.

2. Энергияны керектөө

"Энергияны үнөмдөөчү" сыяктуу терминдерге гана ишенбей, лампанын чыныгы кубаттуулугун карап чыгыңыз. Төмөнкү кубаттуулуктагы велосипеддин светофорунда 200 мм конфигурациясында ар бир кызыл, сары жана жашыл индикация үчүн ≤5 Вт жана 300 мм конфигурациясында ≤8 Вт көрсөтүлгөн.

3. Күч фактору

0,98ге чейинки кубаттуулук коэффициенти буюмдун евро стандартындагы электр менен камсыздоосу үчүн көрсөтүлгөн. Бул реалдуу энергия керектөө жана башка электр мүнөздөмөлөрү менен бирге бааланышы керек.

4. LED ката изоляциясы

Тор схемасы тейлөөгө жетүү кыйын болгон учурда өзгөчө актуалдуу. Эгерде бир LED иштебей калса, бузулуу чекитинин автоматтык изоляциясы калган LED мончокторунун ишин улантууга мүмкүндүк берет.

5. Туруктуу ток жетек

Туруктуу ток менен камсыз кылуу ырааттуу LED иштөө шарттарын сактоого жардам берет жана чырактын иштөө мөөнөтүн узартуу жана техникалык тейлөө талаптарын азайтуу үчүн продукттун мамилесинин бир бөлүгү болуп саналат.

6. THD жана EMC көрсөткүчтөрү

Бир нече электрондук түзүлүштөр менен кесилиш үчүн гармоникалык бурмалоо жана электромагниттик шайкештик экинчи спецификация катары каралбастан, техникалык баалоого киргизилиши керек.

7. Күтүлгөн кызмат мөөнөтү

Белгиленген ≥100,000 сааттык LED кызмат мөөнөтү салыштыруу үчүн пайдалуу маалымдама берет, бирок сатып алуу топтору LED компоненттеринин иштөө мөөнөтүн системанын кепилдик берилген мөөнөтүнөн айырмалоосу керек.

Кубаттуулугу төмөн велосипеддин светофорлору татыктуубу?

Жооп долбоордун иштөө шарттарына жана сатып алуу максаттарына жараша болот.

Бир эле кичинекей орнотуу үчүн чырактын кубаттуулугунун айырмасы долбоордун жалпы наркынын эң чоң фактору болбошу мүмкүн. Көп кесилиштүү жайгаштыруу үчүн, бирок, электр керектөө, компоненттердин ишенимдүүлүгү, катага чыдамдуулук жана тейлөө талаптары маанилүү болуп калат, анткени бир эле мүнөздөмөлөр бир нече сигнал баштарында кайталанат.

Төмөн кубаттуулуктагы дизайн, ал ишенимдүү токту жөнгө салуу, электр энергиясын тиешелүү конвертациялоо, каталарды изоляциялоо жана EMC көрсөткүчтөрү менен айкалышканда баалуу болуп калат. Энергияны керектөөнү карап көрүү, жашоо циклинин чоңураак сүрөтүн өткөрүп жибериши мүмкүн.

Мисалы, номиналдык кубаттуулугу төмөн, бирок катага сабырдуулугу начар сигнал дагы эле олуттуу оңдоо иштерин жаратышы мүмкүн. Тескерисинче, электр энергиясын аз керектөөнү Mesh катасынын изоляциясы жана туруктуу ток диски менен айкалыштырган дизайн операциялык энергияны да, техникалык тейлөөнү да карайт.

Светодиоддук велосипед светофорлору тейлөөгө кеткен чыгымдарды кантип азайта алат?

Техникалык тейлөөгө үнөмдөө бир гана спецификациядан келип чыкпайт.

Алар чогуу иштеген бир нече дизайн мүнөздөмөлөрүнөн келип чыгышы мүмкүн:

• Тор схемасынын дизайны жеке LED иштебей калышынын таасирин чектейт.

• Туруктуу токтун диски туруктуу иштөө агымын камсыз кылат жана LED узак кызмат мөөнөтүн колдойт.

• Натыйжалуу электр менен жабдуу дизайны иштеп жаткан энергияны керектөөнү көзөмөлдөөгө жардам берет.

• EMC көрсөткүчтөрү кесилиштеги жабдууларга таасир этүүчү электрдик тоскоолдуктардын коркунучун азайтууга жардам берет.

• Узак көрсөтүлгөн LED өмүрү LED-байланыштуу алмаштыруу күтүлгөн жыштыгын азайтышы мүмкүн.

Тейлөө тобу үчүн маанилүү жагдай - бул функциялардын ар кандай бузулууларды же иштөө механизмдерин чечүү. Мүчүлүштүктөрдү изоляциялоо негизинен жергиликтүү LED иштебей калгандан кийин дисплейдин үзгүлтүксүздүгүнө байланыштуу. Туруктуу учурдагы диск туруктуу LED иштеши жөнүндө. EMC жана THD электрдик шайкештик жана системанын туруктуулугу жөнүндө. Энергияны үнөмдөө үзгүлтүксүз энергия керектөөнү чечет.

Бул айкалыштыруу кандайдыр бир маркетинг дооматына караганда маңыздуураак кылат.

FAMA - Кытайдын жол чырактары тармагындагы алдыңкы ишкана

Жол сигналынын подрядчылары жана система интеграторлору үчүн сигналдын башын тандоо кесилиш долбоорунун бир гана бөлүгү болуп саналат. Кеңири жол кыймылын башкаруу системасы менен шайкештик, долбоордун талаптары, орнотуу шарттары жана узак мөөнөттүү тейлөө стратегиясы да каралышы керек.

Yangzhou FAMA Intelligent Equipment Co., Ltd. өзүн интегралдык интеллектуалдык транспорттук чечим провайдери катары көрсөтөт, анын ичинде акылдуу сигналды башкаруу, акылдуу жол кыймылынын коопсуздугун жана башка акылдуу транспорттук жабдууларды камтыган продукт жана чечим чөйрөлөрү бар.

Анын светофор портфелинде светофордун контроллерлору, транспорттук светофорлор, жөө жүргүнчүлөр үчүн светофорлор, велосипеддик светофорлор, артка эсептөө таймерлери, интеграцияланган светофорлор жана светофор модулдары кирет.

Өз алдынча сигнал башын талап кылган долбоорлор үчүн FAMAнын долбоорлор портфели бир нече аймактарды камтыйт, анын ичинде Африка, Азия, Европа, Жакынкы Чыгыш, Түндүк Америка, Түштүк Америка жана ички долбоорлор. Долбоор бетинде учурда Чили, Перу, Бразилия, Аргентина, Колумбия, Парагвай, Эквадор, Уругвай жана Гватемала сыяктуу өлкөлөрдө жол сигналынын долбоорлору келтирилген.

Бул долбоорго багытталган мамиле подрядчылар жана системалык интеграторлор үчүн продуктуну бир жолку сатып алуу эмес, кеңири жайылтуу үчүн жеткирүүчүнү баалоо үчүн актуалдуу.

FAMA Traffic долбоорлорун изилдеңиз

FAMA велосипед светофорунун продуктуларын көрүү

Велосипед тилкесинин кесилишинин долбоорлору боюнча акыркы ойлор

Ишенимдүү Төмөнкү кубаттуулуктагы велосипед светофорун тандоо эң аз кубаттуулукту же эң көрүнүктүү кызыл индикацияны табууга азайтылбашы керек.

Профессионалдуу жол сигналы долбоору үчүн, продукт велосипедге тиешелүү сигнал индикациясын бекем электрдик жана чынжыр архитектурасы менен айкалыштырабы же жокпу, пайдалуураак баа берүү.

FAMAнын Төмөнкү кубаттуу велосипед светофору үч бирдиктүү түзүлүштү, Тор чынжырчасынын каталарын изоляциялоону, Евро стандарттык электр менен камсыздоону, 0,98ге чейинки кубаттуулук коэффициентин, туруктуу токтун дискин жана 10%дан төмөн THDди бириктирет. Сандалган 200 мм жана 300 мм конфигурациялары ошондой эле электр энергиясын керектөө, иштөө чыңалуусу, айлана-чөйрөнүн шарттары, коргоо даражасы жана жарык диодунун иштөө мөөнөтү үчүн так маалымдама пункттарын берет.

Подрядчылар, системалык интеграторлор, мамлекеттик сатып алуулар топтору жана техникалык тейлөө боюнча инженерлер үчүн бул спецификациялар продукцияларды салыштыруу үчүн практикалык негиз болуп берет. Туруктуу иштөөнү, башкарылуучу энергияны керектөөнү, каталарга чыдамкайлыкты жана болжолдуу узак мөөнөттүү тейлөөнү камсыз кылуу менен, акырында кесилиштин сигнал талаптарына жооп берген туура тандоо.

Долбоор жол кыймылын башкаруунун кеңири тутумунун бир бөлүгү катары иштеши керек болгон велосипед сигналын чечүүнү талап кылганда, баалоо кызыл велосипед сигналынын көрүнүшүнөн эле эмес, толук инженердик талаптардан башталышы керек.
