Артка санак светофор модулунун баасы: Сигналдын синхрондоштуруусу, контроллердин шайкештиги жана толкундан коргонуунун долбоордун чыгымдарына кандай таасир этет?

Киришүү: Эмне үчүн Countdown синхронизациясы жол кыймылынын сигналы долбоорлорунда маанилүү

Жол сигналы тутумунун интеграторлору жана жол инфраструктурасынын подрядчылары үчүн светофордун артка эсептөө модулун тандоо дисплейдин спецификацияларын жана бирдик баасын салыштыруудан көптү камтыйт. Контроллердин чыгышын туура чечмелей албаган модуль калган убакытты так эмес көрсөтүп, сигналдын фазасы менен синхронизацияланбай калышы мүмкүн же кошумча ишке киргизүү иштерин талап кылышы мүмкүн. Электрдик тоскоолдуктар, чагылганга байланыштуу толкундар жана бири-бирине туура келбеген интерфейстер орнотулгандан кийин андан ары тейлөө кыйынчылыктарын жаратышы мүмкүн.

Унаа үчүн ишенимдүү жол чырактын артка эсептөө таймери жол сигналынын контроллери жана тиешелүү сигналды башкаруу логикасы менен макулдашып иштеши керек. Анын аныктоо схемасы, иштөө режими, электр интерфейси жана конфигурация параметрлери анын учурдагы кесилишке интеграцияланышына таасир этет.

Долбоорду сатып алуучулар үчүн негизги суроо артка эсептөө модулунун баасы канча турат, бирок анын техникалык дизайны долбоордун талаптарына дал келеби жана орнотууну жана жашоо циклинин чыгымдарын көзөмөлдөөгө жардам берет. Бул факторлорду түшүнүү Янчжоу FAMA Intelligent Equipment Co., Ltd сыяктуу өндүрүүчүлөрдүн жабдууларын баалоо үчүн практикалык негизди түзөт.

1. Унаа үчүн светофордун артка саноо таймери кантип иштейт

Артка саноону аныктоо жана сигналдарды синхрондоштуруу

Жол сигналынын контролеру сигнал фазаларынын ырааттуулугун жана убактысын аныктайт. Артка санак модулу сигналдардын же убакыт маалыматынын негизинде калган убакыттын дисплейин камсыз кылат, ал ишенимдүү түрдө аныктап же кабыл алат. Контроллердин архитектурасына жараша, бул контроллер менен байланышты, электрдик сигналдын өзгөрүүлөрүн аныктоону же окууга негизделген иштөө ыкмасын камтышы мүмкүн.

Артка санактын дисплейи көз карандысыз таймер катары иштебестен, тиешелүү фазалык логикага ылайык келиши керек. Эгерде контроллер кыймылга жооп берүүчү операция, координация талаптары же башка уруксат берилген башкаруу шарттарынан улам фазаны өзгөртсө, артка эсептөөчү жабдуу колдоого алынган киргизүү жана иштөө режимине тийиштүү түрдө жооп бериши керек.

Бул, өзгөчө, белгиленген убакыт пландары жана жол кыймылына жооп берүүчү көзөмөл бирге болушу мүмкүн болгон шаардык кесилиштерде маанилүү. Сигнал системасын жаңыртуу учурунда интегратор учурдагы контроллер фазалык маалыматты кантип байланыштырарын жана алмаштыруучу модул бул маалыматты туура чечмелей алабы же жокпу текшериши керек.

Артка санактын дисплейи жалгыз жол кыймылынын фазаларын көзөмөлдөбөйт, жолду аныктабайт же борбордук контроллерди алмаштырбайт. Анын ролу колдоого алынган башкаруу тартибине ылайык убакыт маалыматын көрсөтүү болуп саналат.

Үч адаптивдик иштөө режими

FAMAнын продукт маалыматы байланыш, триггер жана окутуу режимдерин негизги иштөө варианттары катары аныктайт. Тийиштүү тандоо учурдагы контроллерге жана долбоордун интерфейсинин талаптарына жараша болот.

Модуль колдоого алынган байланыш интерфейси аркылуу ылайыктуу маалыматты ала алганда байланыш режими актуалдуу болот. Аны тандоодон мурун, сатып алуучулар протоколду, зымдарды, сигналдын аныктамаларын жана контроллер тараптын конфигурациясын ырасташы керек.

Триггер режими артка эсептөө модулу контроллердин электрдик чыгууларындагы тиешелүү өзгөрүүлөрдү аныктаган орнотуулар үчүн арналган. Анын ылайыктуулугу жеткиликтүү сигналдарга, киргизүү мүнөздөмөлөрүнө жана модулдун аныктоо дизайнына жараша болот.

Үйрөнүү режими түзмөккө колдоого алынган иштөө шарттарында байкалган сигналдын жүрүм-турумунан убакыт маалыматын алууга мүмкүндүк берет. Сатып алуучулар окуу процесси кандай иштээрин, ал кандай иштөө шарттарын талап кыларын жана фаза убактысы өзгөргөндө ал кандай жооп берерин ырасташы керек.

FAMA ошондой эле веб-сайтында көрсөтүлгөн продукт моделдери үчүн шайкеш режимди тизмелейт. Жеткиликтүү режимдер жана конфигурация деталдары ар бир версияда бирдей деп эсептелбестен, цитаталанган так моделге каршы ырасталууга тийиш.

Өндүрүүчүнүн айтымында, анын ийкемдүү операциялык дизайны негизги ички жана эл аралык жол сигналын башкаруу системаларынын 99% дан ашыгы менен шайкеш келүүнү колдойт. Бул өндүрүүчү тарабынан билдирилген шайкештик дооматы, ар бир контроллер, микропрограмма версиясы же орнотуу сыноосуз иштей тургандыгына кепилдик эмес. Долбоор үчүн атайын валидация зарыл бойдон калууда.

Модул компоненттери интеграцияга жана тейлөөгө кандай таасир этет

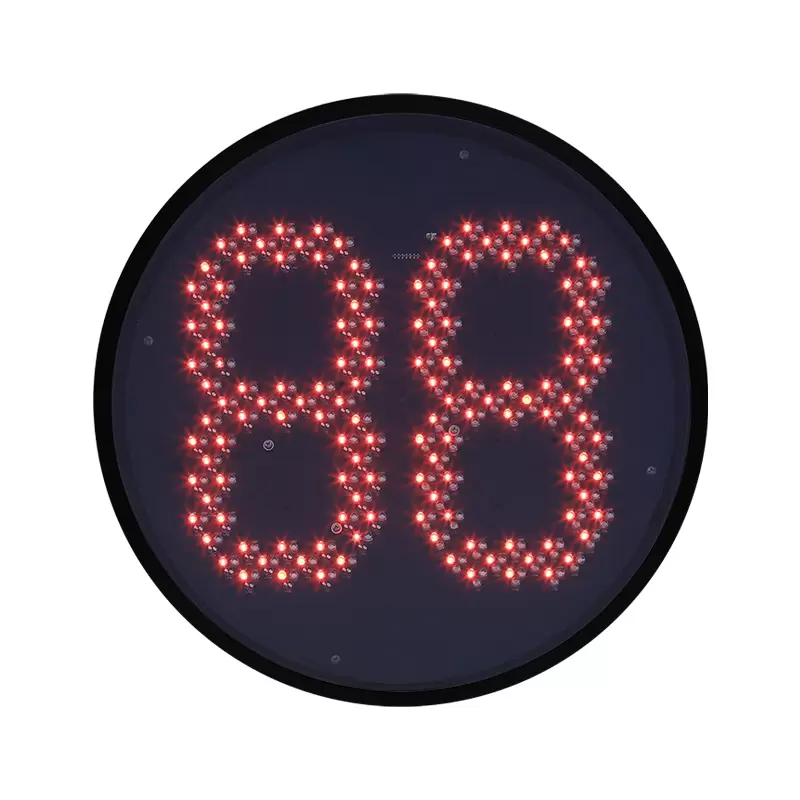

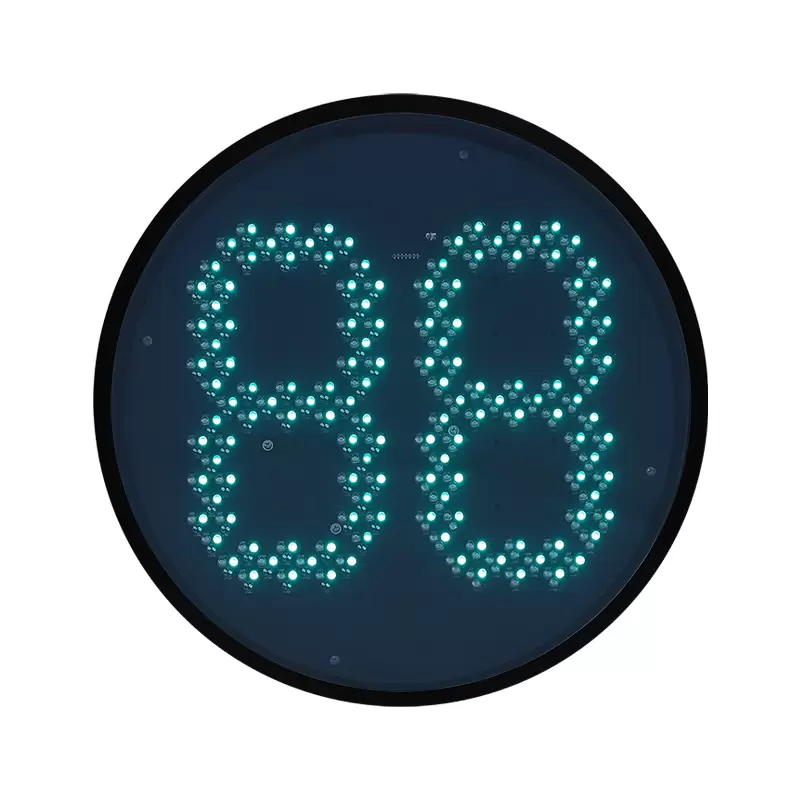

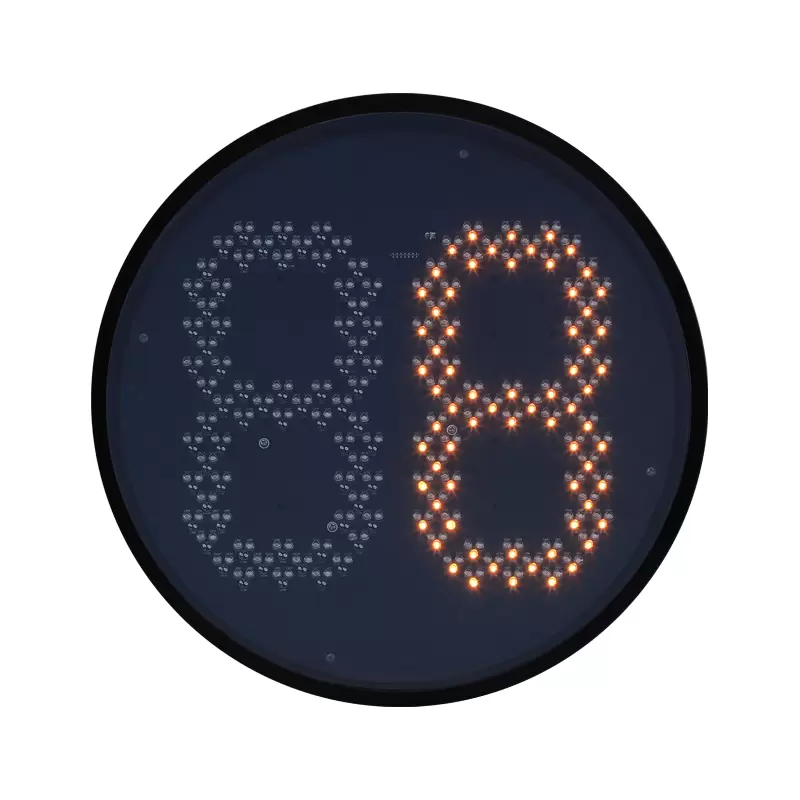

FAMA Countdown светофор модулу оптикалык линзадан, жарык тактасынан, башкаруу тактасынан, суу өткөрбөй турган шакекчеден жана лампа идиштен турат.

Оптикалык линза дисплейдин элементтеринен жарыкты башкарат жана бөлүштүрөт. Анын оптикалык мүнөздөмөлөрү белгиленген сигнал конфигурациясына жана көрүү талаптарына жооп бериши керек.

Жарык тактасы дисплей элементтерин жана ага байланыштуу электр схемасын алып жүрөт. Анын конфигурациясы артка санак сандары кантип чыгарыларын жана дисплей башкаруу электроникасына кандай жооп берерин аныктайт.

Башкаруу тактасы табылган же кабыл алынган маалыматты иштетет жана артка эсептөө операциясын башкарат. Анын аныктоо схемасы жана интерфейсинин дизайны модулду ар кандай контроллердин натыйжалары менен интеграциялоодо өзгөчө маанилүү.

Суу өткөрбөй турган шакек туура орнотулганда айлана-чөйрөнүн кирүүсүн жабууга жардам берет, ал эми лампа идиш физикалык корпустун бир бөлүгүн түзөт жана ички компоненттерди коргойт. Иш жүзүндө айлана-чөйрөгө ылайыктуулугу толук чогултуу, мөөр дизайн, орнотуу жана текшерилген коргоо рейтингине көз каранды.

Бул компоненттер чогуу бааланышы керек. Туура келген корпустун өлчөмү электрдик шайкештикти түзбөйт, ал эми ылайыктуу башкаруу интерфейси толук жыйындын жергиликтүү экологиялык же жол жабдыктарынын талаптарына жооп берерин далилдей албайт.

2. Таануу, коргоо жана конфигурациялоо аркылуу талаанын ишенимдүүлүгүн жогорулатуу

Адаптивдүү чыңалууларды аныктоо жана электрдик тоскоолдуктарды чыпкалоо

Электрдик шарттар кесилиштер арасында ар кандай болушу мүмкүн, анткени контроллердин конструкциялары, зымдарды уюштуруу, которуу жүктөрү жана орнотуу чөйрөлөрү. Тар киргизүү диапазонуна көз каранды аныктоо схемасы башка системага орнотулганда кошумча иликтөөнү же конфигурацияны талап кылышы мүмкүн.

FAMAнын продукт маалыматына ылайык, анын патенттелген артка санакты аныктоо схемасы кириш чыңалууларынын деңгээлине автоматтык түрдө дал келет, аныктоо босоголорун динамикалык түрдө тууралай алат жана тышкы электрдик тоскоолдуктарды чыпкалай алат.

Бул функциялар ар кандай инженердик көйгөйлөрдү чечет. Киргизүү-чыңалууга ыңгайлашуу аныктоо чынжырына кирүүчү сигналда колдоого алынган вариацияларды жайгаштырууга жардам берет. Динамикалык босого тууралоо ар кандай киргизүү шарттарында маанилүү сигнал өзгөрүүлөрүн айырмалоого жардам берет. Интерференцияны чыпкалоо керексиз электрдик бузулуулардын жарактуу сигнал өтүүлөрү катары чечмеленүү коркунучун азайтууга жардам берет.

Учурдагы кесилиштерди жаңылап жаткан подрядчылар үчүн бул мүмкүнчүлүктөр кол менен кайра-кайра тууралоонун зарылдыгын азайтышы мүмкүн. Бирок, алар сайттын шарттарында киргизүү мүнөздөмөлөрүн, зымдарды, жерге туташтыруу жана иш жүзүндө синхрондоштуруу жүрүм-турумун текшерүү зарылдыгын жок кылбайт.

Патенттик маалымдама ошондой эле өз алдынча текшерилген аткаруудан айырмаланышы керек: сатып алуучулар тиешелүү патенттик маалыматты жана эгерде алар сатып алуу үчүн маанилүү болсо, техникалык документтерди сурашы керек.

Тышкы орнотуулар үчүн кош толкундан коргоо

Жол сигналынын жабдуулары электрдик бузулууларга, анын ичинде которуштуруу өткөөлүнө жана потенциалдуу зыяндуу чыңалууга дуушар болот. FAMA анын модулу кубаттуулукту киргизүү жана байланыш интерфейстеринде аскын коргоону камтыйт деп билдирди.

Бул эки жолду коргоо ар кандай туташуулар аркылуу кирген толкундардан улам келип чыккан жабдуулардын бузулушун азайтууга жардам берет. Бул кээ бир мүчүлүштүктөр ыктымалдыгын төмөндөтүп, алмаштыруу же оңдоо зарылдыгын азайтышы мүмкүн.

Ошого карабастан, толкундан коргоону бүтүндөй кесилиш үчүн чагылгандан толук коргоо катары кароого болбойт. Иш жүзүндө аткаруу коргоо дизайнына, орнотууга, жерге туташтырууга жана туташтырууга, кабелдик трассага жана долбоордун электрдик коргоо талаптарына жараша болот.

Сатып алуу топтору документтештирилбеген өзгөчө чыңалууга туруштук берүү деңгээлин кабыл алуунун ордуна, тиешелүү жогорку чыңалууларды сыноо маалыматын жана коргоо спецификацияларын сурашы керек.

Remote Parameter Configuration

FAMA ошондой эле анын модулу PC негизиндеги жогорку деңгээлдеги башкаруу системасы аркылуу алыскы параметрди тууралоону колдойт деп билдирди. Тандалган модель жана системанын архитектурасы бул функцияны колдогондо, техниктер жабдыктарды алмаштырбастан, тиешелүү орнотууларды онлайн режиминде тууралай алышат.

Бул бир нече кесилиштер конфигурацияны өзгөртүүнү талап кылганда же орнотууну алгачкы ишке киргизгенден кийин тууралоо керек болгондо пайдалуу болушу мүмкүн. Бул физикалык кирүү талаптарын азайтып, керексиз жабдыктарды алмаштыруудан качышы мүмкүн, бирок жеринде текшерүү дагы деле талап кылынышы мүмкүн.

Ири долбоорлор үчүн, сатып алуучулар талап кылынган программалык камсыздоону, туташуу ыкмасын, параметр диапазонуна, кирүү уруксаттарын жана буйрутма берүүдөн мурун пландаштырылган контроллер чөйрөсү менен шайкештигин ырасташы керек.

Орнотуу жана кабыл алуу сыноолору

Жайгаштыруунун алдында долбоордун командасы контроллердин моделин, чыгыш сигналынын мүнөздөмөлөрүн, электр интерфейстерин, колдоого алынган иштөө режимин, модулдун өлчөмдөрүн, тосмо талаптарын жана тиешелүү жергиликтүү стандарттарды ырасташы керек.

Кабыл алуу тести фазалык синхрондоштурууну, сигналдын абалынын ортосундагы өткөөлдөрдү, репрезентативдик киргизүү вариацияларын, керектүү учурларда тоскоолдуктарга байланыштуу текшерүүлөрдү жана конфигурацияланган параметрлерди текшерүүнү камтышы керек. Ар кандай анормалдуу киргизүү сыноолору жандуу коомдук жолдо кооптуу шарттарды түзбөгөн макулдашылган сыноо процедурасын аткарышы керек.

FAMAнын продукт маалыматы анын кош толкундан коргонуусу жана ага байланыштуу дизайны тейлөөгө кеткен чыгымдарды 50% га кыскарта алат деп ырастайт. Салыштырмалуу маалыматтар базалык абалды, сыноо шарттарын, тейлөө категорияларын жана бааланган мезгилди белгилебесе, бул көрсөткүч өндүрүүчү тарабынан билдирилген доомат катары каралышы керек. Сатып алуучулар ар бир долбоор бирдей кыскарууга жетишет деп ойлобошу керек.

3. Countdown светофор модулунун баасын эмне аныктайт?

Аппараттык камсыздоонун конфигурациясы жана дисплей талаптары

Countdown светофор модулунун баасы жарым-жартылай физикалык жана электрдик конфигурациядан көз каранды. Тиешелүү факторлорго жарык берүүчү беттин өлчөмү, дисплейдин жайгашуусу, сигнал түстөрү, LED тактасынын дизайны, башкаруу электроникасы, корпустун конструкциясы жана пломбалоочу компоненттер кирет.

Кызыл-жашыл артка санак тартиби үчүн арналган модуль кызыл, сары жана жашыл дисплейлер үчүн конфигурацияланган модулдан айырмаланышы мүмкүн. Сатып алуучулар өнүмдөрдү сырткы өлчөмдөр менен салыштырбастан, талап кылынган дисплейдин жүрүм-турумун жана так моделин ырасташы керек.

Контроллердин шайкештиги жана аныктоо дизайны

Шайкештик жайылтуунун жалпы наркына таасир этиши мүмкүн. Учурдагы контроллердин чыгышына жана интерфейсине дал келген модул кошумча адаптацияны, контроллерди өзгөртүүнү же кеңири ишке киргизүүнү талап кылганга караганда азыраак интеграциялоону талап кылышы мүмкүн.

Байланыш, триггер жана окутуу режимдери ар кандай интеграциялык ыкмаларды сунуштайт. Алардын мааниси жарнамаланган режимдердин санына эмес, реалдуу контроллердин архитектурасына көз каранды. Буйрутма берүүдөн мурун шайкештикти баалоону талап кылуу мүмкүн болуучу инженердик чыгымдарды эрте аныктоого жардам берет.

Тоскоолдуктан коргоо, конфигурациялоо жана ыңгайлаштыруу

Ачуулардан коргоо, алыстан конфигурациялоо мүмкүнчүлүктөрү, адистештирилген интерфейстер жана ыңгайлаштырылган дисплей талаптары келтирилген баага таасир этиши мүмкүн. Алардын наркы долбоордун иштөө чөйрөсүнө жана техникалык тейлөө чараларына карата бааланышы керек.

Мисалы, техникалык тейлөө мүмкүнчүлүгү чектелген сайт, техникалык кызматкерлер түзмөктөргө оңой кире алган долбоорго караганда, күчтүү электрдик коргоого жана конфигурациялануучу жабдууларга көбүрөөк маани бериши мүмкүн. Бул эң кымбат вариантты автоматтык түрдө актабайт; тандалган өзгөчөлүктөр документтештирилген долбоордун тобокелдиктерин чечүүгө тийиш.

Орнотуу жана колдонуу мөөнөтү

Сатып алуу баасы менчиктин жалпы наркынын бир бөлүгүн гана түзөт. Толук баалоо төмөнкүлөрдү камтыйт:

• Жабдуулар жана керектүү аксессуарлар.

• Орнотуу эмгек жана контроллер-интерфейс интеграциясы.

• Ишке киргизүү жана синхрондоштуруу сыноо.

• Потенциалдуу контроллер өзгөртүүлөрдү же кошумча инженерия.

• Мүчүлүштүктөрдү аныктоо, запастык модулдар жана алмаштыруучу эмгек.

• Жолду жабуу, жол кыймылын башкаруу жана тейлөөгө кирүү талаптары.

Модуль кеңири адаптациялоону же сайтка кайра-кайра кирүүнү талап кылса, бирдиктин төмөн баасы үнөмдүү болушу мүмкүн. Тескерисинче, кошумча функциялар тиешелүү, текшерилүүчү маанини бермейинче, жогорку баштапкы баа автоматтык түрдө жакшы болбойт.

Салыштыра турган цитата алуу үчүн сатып алуучулар учурдагы контроллердин моделин, жеткиликтүү киргизүү жана байланыш интерфейстерин, талап кылынган дисплей өлчөмүн жана түстөрүн, орнотуу өлчөмдөрүн, долбоордун өлкөсүн же аймагын, тиешелүү стандарттарды жана заказдын санын камсыз кылышы керек. Алар ошондой эле тандалган иштөө режимин тастыктоону, камтылган аксессуарларды, ишке киргизүү милдеттерин жана ар кандай сыноо документтерин талап кылышы керек.

4. Унаа кыймылынын сигналдары үчүн туура модулду тандоо

Унаа үчүн светофордун артка саноо таймерин баалоодо, сатып алуучулар унаа сигналынын тиркемелерин жөө адамдардын артка эсептөө тутумдарынан айырмалоосу керек. Тиешелүү дисплей тартиби, контроллердин логикасы, убакыттын жүрүм-туруму жана жергиликтүү талаптар ар кандай болушу мүмкүн. Бир тиркеме үчүн иштелип чыккан продукт ырастоосуз экинчиси үчүн ылайыктуу деп эсептелбеши керек.

Унаа кесилиштери үчүн сатып алуудагы маанилүү суроо - бул модуль болжолдонгон контроллердин иштөө шарттарында жарактуу убакыт маалыматын ала алабы жана көрсөтө алабы. Бул өзгөчө сигналдын убактысы динамикалык түрдө өзгөргөн же учурдагы жабдуулар контроллерди толук жаңыртуусуз алмаштырылганда маанилүү.

FAMA светофор жабдууларын жана акылдуу транспорттук чечимдерди, анын ичинде артка эсептөө модулдарын жана башка сигнал продуктуларын камсыз кылат. Сатып алуучулар тиешелүү жабдыктарды аныктоо үчүн FAMA продуктунун каталогун карап чыга алышат жана долбоордун шилтемелери үчүн FAMA долбоорунун мисалдарынан кайрыла алышат. Кейс изилдөө пайдалуу контекстти камсыз кыла алат, бирок ал сатып алуучунун өзүнүн контроллери жана орнотуу талаптары менен шайкештигин ырастоону алмаштыра албайт.

FAMA - Кытайдын жол чырактары тармагындагы алдыңкы ишкана

Жыйынтык: Бааларды салыштыруудан мурун шайкештикти баалаңыз

Артка санак светофор модулун тандоо синхрондоштуруу жүрүм-турумун, контроллердин шайкештигин, электрдик аныктоону, толкундан коргоону, конфигурация параметрлерин жана тейлөө талаптарын тең салмактуу баалоону талап кылат. Бул факторлор жабдуулардын ишенимдүүлүгүнө гана эмес, ошондой эле орнотууга чейин жана андан кийин зарыл болгон инженердик иштердин көлөмүнө да таасир этет.

Countdown Traffic Module баанын котировкаларын салыштырган сатып алуу топтору үчүн эң пайдалуу ыкма адегенде техникалык талаптарды белгилөө жана жеткирүүчүлөрдү ошол эле спецификацияга салыштыруу болуп саналат. Моделди бекитүүдөн мурун контроллердин интерфейсин, иштөө режимин, дисплей конфигурациясын, экологиялык талаптарды, тиешелүү стандарттарды жана колдоочу сыноо документтерин ырастаңыз.

Долбоорду баалоо үчүн контроллердин чоо-жайы жана орнотуу талаптары менен өндүрүүчүгө кайрылыңыз. Документтелген шайкештикти карап чыгуу жана макулдашылган кабыл алуу сыноолору бааны салыштырууга караганда сатып алуулар үчүн күчтүү негиз түзөт.
