Толук шар светофор матрицасы менен кайра саноо: Жол кыймылы долбоорлору үчүн негизги тандоо факторлору

Жол сигналынын жабдуулары көп учурда алыстан бааланат, бирок чыныгы инженердик кыйынчылык алда канча конкреттүү: айдоочулар жана жөө жүргүнчүлөр активдүү сигналды тез аныктай алабы, калган фаза убактысын эки ачакей түшүнүүгө болобу жана жабдуулар талап кылынган тышкы шарттарда ишин уланта алабы?

Шаардын кыймылдуу кесилиштеринде, күн нуру, жамгыр, узак көрүү аралыктары же татаал жол геометриясы көрүнүшкө таасир эткенде кадимки сигналдык түзүлүш жетиштүү маалымат бербей калышы мүмкүн. Өзүнчө артка эсептөөчү түзүлүш орнотулушу, иштетилиши, көзөмөлдөнүшү жана тейлөөсү керек болгон компоненттердин санын көбөйтө алат. Жол подрядчылары жана трафик системасынын интеграторлору үчүн бул сигналдын башын тандоону сырткы көрүнүшүнө же номиналдык LED жарыктыгына караганда көбүрөөк кылат.

Толук шар светофор матрицалык Countdown менен светофордун дисплейин бир жабдуу конфигурациясында артка саноо функциясы менен айкалыштырат. Бул ыкманын мааниси бир нече инженердик факторлордон көз каранды, анын ичинде толук топтун оптикалык түзүлүшү, LED көрсөткүчү, дисплейдин өлчөмү, артка эсептөө ыкмасы, сигналды синхрондоштуруу, айлана-чөйрөнү коргоо жана кесилиш контроллери менен шайкештик. FAMAнын учурдагы өнүмдөрүнүн портфели толук шар светофорлорун, артка эсептөө таймерлерин, интеграцияланган светофорлорду, транспорттук светофорлорду, жөө жүргүнчүлөрдүн светофорлорун жана светофорлорду контролерлорду камтыйт, бул элементтерди обочолонгон аппараттык каражат катары эмес, кеңири сигналды башкаруу тутумунун бир бөлүгү катары кароого мүмкүндүк берет.

Толук шар светофор: Эмне үчүн дисплей түзүмү маанилүү?

Толук шар светофор жебе менен гана эмес, тегерек жарык берүүчү бетти колдонот. Унаа сигналынын колдонмолору үчүн активдүү кызыл, сары же жашыл индикация толук тегерек сигнал катары көрсөтүлөт, бул сигналдын абалын жакындоо тилкесинен караган учурда дароо айырмалануучу кылат.

Бул тегерек дисплейдин артындагы оптикалык түзүлүш форманын өзүнөн маанилүүрөөк. FAMAнын High Flux Кызыл/Сары/Жашыл Толук Шар светофору чоң өлчөмдөгү жарык булагын, оптикалык линзаларды, кубат менен камсыздоону, лампа идиштерин жана тышкы жылуулук таркатуучу модулду колдонот. Анын оптикалык дизайны жарыкты чыгаруучу бетке бир калыпта бөлүштүрүү үчүн экинчилик линзаны, Fresnel линзасын жана оптикалык масканы иштетүүнү колдонот.

Бул маанилүү, анткени светофор жарыктын күчтүү чекитин чыгарбашы керек. Сигнал жол кыймылынын катышуучуларына таанымал жана негиздүү бирдей визуалдык талааны көрсөтүшү керек. Бир калыпта эмес жарыктандыруу, ашыкча жаркыроо же туура эмес көрүү бурчу сигналды чечмелеп берүүнү кыйындатат, айрыкча сигнал бир топ аралыкта жайгашканда же чөйрө жарыгы жогору болгондо.

Ошондуктан LED саны жана жарык чыгаруучу бетинин өлчөмү чогуу каралышы керек. FAMAнын жогорку агымдагы толук шар моделдери 100 мм, 200 мм жана 300 мм жарык берүүчү беттери менен жеткиликтүү. Көрсөтүлгөн LED өлчөмдөрү моделдин өлчөмүнө жараша көбөйөт, 100 мм моделиндеги бир түстөгү бир LEDден 300 мм моделиндеги ар бир түстөгү төрт LEDге чейин. Тиешелүү тизмеленген жарык интенсивдүүлүгүнүн диапазондору тиешелүүлүгүнө жараша 110–200 кд, 230–350 кд жана 400–1000 кд.

Сатып алуу топтору үчүн бул маанилүү жагдайды көрсөтүп турат: чоңураак сигналдын башы автоматтык түрдө туура тандоо эмес. Тиешелүү өлчөм кесилиш геометриясына, монтаждоо абалына, күтүлгөн көрүү аралыкка, жолдун классификациясына жана жергиликтүү спецификациянын талаптарына шайкеш келиши керек.

Ошол эле принцип LED түсүнө жана оптикалык мүнөздөмөлөргө да тиешелүү. FAMA кызыл, сары жана жашыл светодиоддор үчүн толкун узундуктарынын диапазондорун өзүнүн жогорку флюстук толук шарлуу моделдеринде тизмелейт, ал эми продукттун спецификациялары LEDдын иштөө мөөнөтүн ≥100,000 саат катары аныктайт. Бул сандар сигналдын сапатынын өз алдынча көрсөткүчтөрү катары каралбастан, өндүрүүчүнүн сыноо шарттары жана тиешелүү долбоордук стандарттары менен бирге бааланышы керек.

Мисалы, катуу күн нуруна дуушар болгон кесилиш үчүн, сатып алуу талабы жөн эле "жогорку жарыктык" деп айтылбашы керек. Техникалык кароодо жарыктын интенсивдүүлүгүн, оптикалык бөлүштүрүүнү, жарык берүүчү аймактын бирдейлигин, LED конфигурациясын, көрүү аралыкты жана тандалган дисплей болжолдонгон жакындоо бурчунан айырмаланарын эске алуу керек.

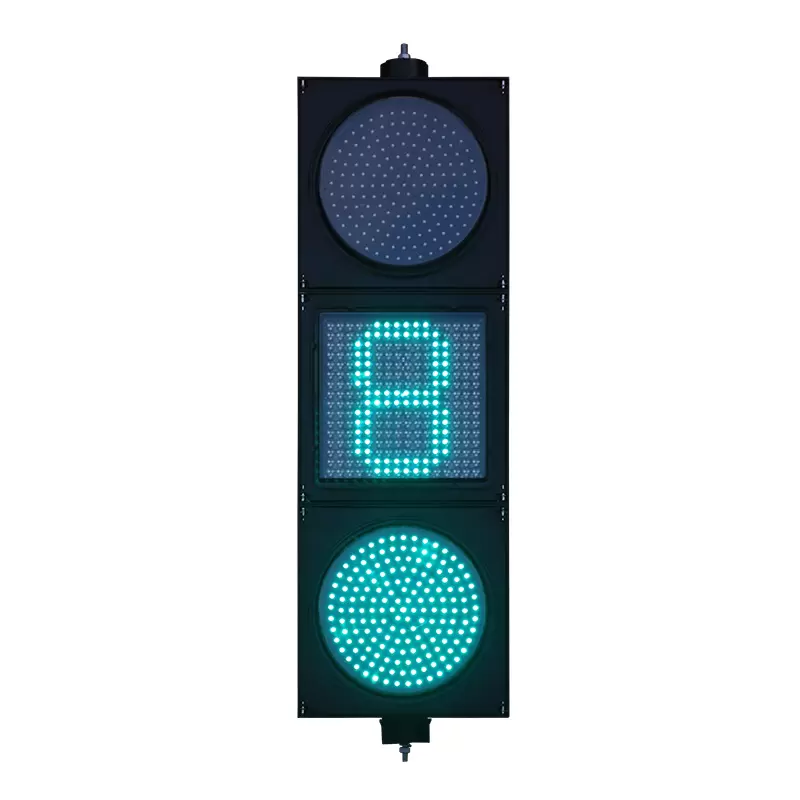

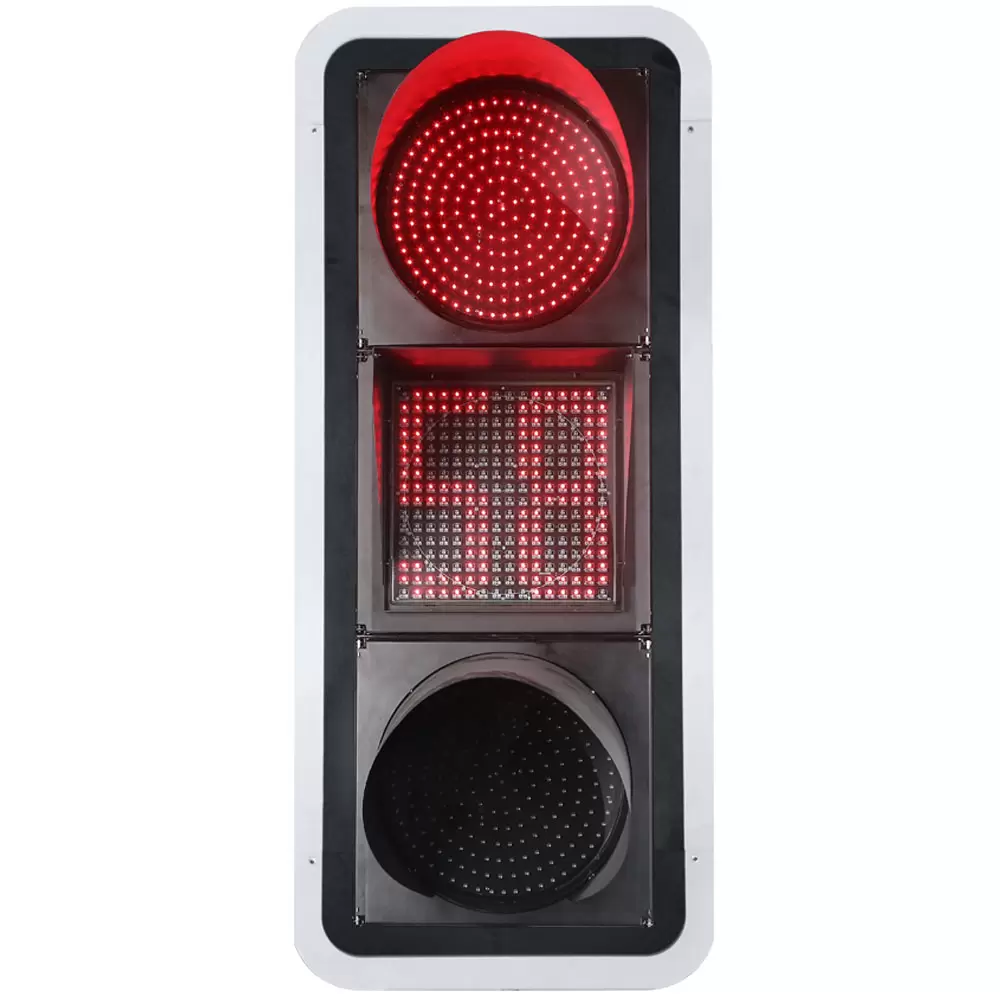

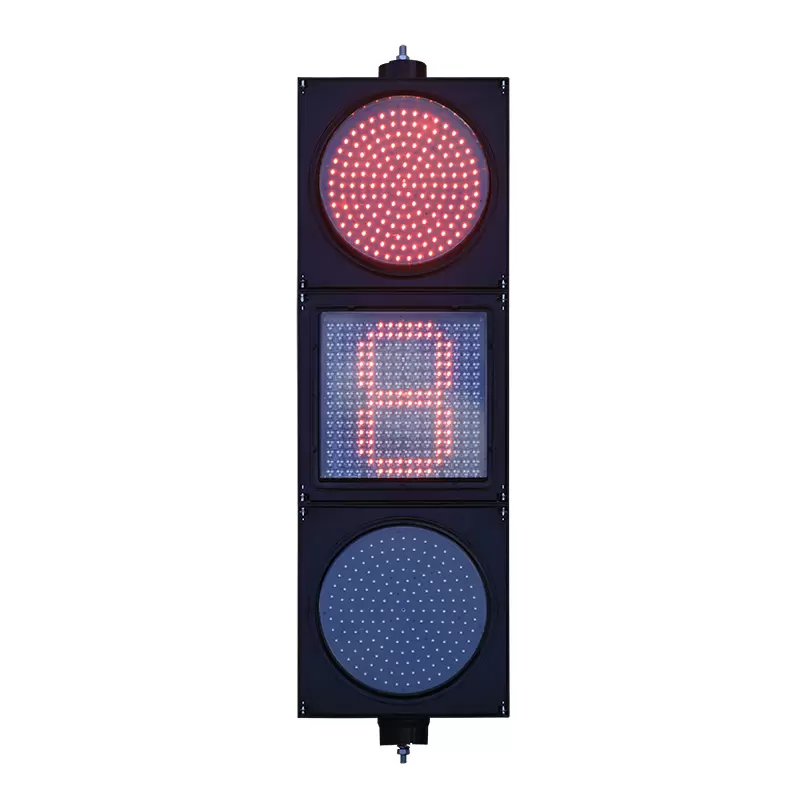

Толук шар светофор матрицалык Countdown: Интеграциялоо сигналы жана убакыт маалыматы

Стандарттык толук шар сигналы менен Толук шар светофорунун матрицалык Countdown менен негизги айырмасы, акыркысы сигналдык жабдууларга калган убакыт маалыматын кошот.

FAMAнын аз кубаттуулуктагы кызыл/сары/жашыл толук шар светофорунун матрицалык артка саны үч бирдик конфигурациясын колдонот. Кызыл жана жашыл бирдиктерде жарык такталары, оптикалык линзалар, кубат менен камсыздоо модулдары жана лампа идиштери бар, ал эми сары бирдикте матрицалык артка санактын жарык тактасы, оптикалык линзалар, башкаруу тактасы жана лампа идиштери бар.

Жарыяланган JD300-3-FM31 жана JD400-3-FM31 моделдеринин тиешелүүлүгүнө жараша 300 мм жана 400 мм жарык чыгаруучу беттери бар. Экөө тең 0–99 секунддук артка санак диапазонун, кызыл/жашыл артка санак дисплейи үчүн 256 артка санак диоддорун жана өндүрүүчүнүн спецификациясы боюнча ≥300 м визуалдык аралыкты тизмектейт. Тизмеде саналган жарыктын интенсивдүүлүгү 5,000–15,000 кд/м², ал эми толук шар кызыл/сары/жашыл сигнал интенсивдүүлүгү 400–1,000 кд катары көрсөтүлгөн.

Бул спецификациялар долбоорду тандоо үчүн пайдалуу маалымдама менен камсыз кылат, бирок алар универсалдуу көрүү аралык кепилдик катары чечмеленбеши керек. Иш жүзүндө таануу орнотуунун бийиктигине, көрүү бурчуна, чөйрөнүн жарыктанышына, жолдун тегиздөөсүнө, аба ырайына, фон контрастына жана тиешелүү долбоордун талаптарына жараша болот.

Интегралдык конфигурациянын артыкчылыгы, демек, ал жөн гана "таймерди кошот" эмес. Ал сигнал-мамлекеттик маалыматты жана калган убакыт жөнүндө маалыматты макулдашылган жабдуулардын түзүлүшүнө киргизет. Шаардын кесилишинде бул жол кыймылынын катышуучуларына сигнал учурда кыймылга уруксат берип же чектеп жатканын гана эмес, тиешелүү фазада канча убакыт калганын да түшүнүүгө жардам берет.

Жөө адамдар өтүүчү өтмөктөр үчүн ошол эле түшүнүк өзгөчө пайдалуу болуп калат. FAMA өзүнчө артка эсептөө функциялары менен жөө жүргүнчүлөр үчүн светофорлорду сунуштайт. Анын артка саноо таймери бар жогорку агымдагы жөө жүргүнчүлөр үчүн светофор үч бирдиктүү жыйынды жана 300 мм жарык чыгаруучу бети, 5000–15 000 кд/м² болгон артка санак интенсивдүүлүгү жана ≥300 визуалдык аралыгы менен сегменттелген цифралык артка санак дисплейин колдонот.

Бул айырмалоо жабдууларды тандоодо маанилүү болуп саналат. Унаа кесилиши жана жөө адамдар өтүүчү жол сөзсүз эле бирдей дисплей архитектурасын талап кылбайт. Дизайнер артка санак айдоочуларга, жөө жүргүнчүлөргө же экөөнө тең арналганбы, дисплей канчалык алыстыкта ​​таанылышы керек экенин жана ар кандай жакындоо позицияларынан маалымат окула турган бойдон калуусу керекпи деген маселени карап чыгышы керек.

Чекиттик матрицаны кайра санаган светофор сигнал менен кантип синхрондошот?

Артка санактын дисплейи анын көрсөтүлгөн убактысы иш жүзүндөгү трафик фазасына туура келгенде гана пайдалуу болот. Демек, негизги маселе цифралардын саны эмес, кайра санак контроллери, сигнал контролеру, фаза убактысы жана дисплейдин ортосундагы мамиледе.

Практикалык системада жол сигналынын контроллери сигнал фазасын аныктайт же башкарат. Андан кийин артка эсептөө аппараты тиешелүү фазалык маалыматты алуунун жана аны калган убакыттын дисплейине которуунун ылайыктуу ыкмасына муктаж. Жабдууга жана системанын архитектурасына жараша бул байланышты, ишке киргизүүнү же окууга негизделген операцияны камтышы мүмкүн.

FAMA анын тиешелүү өнүмдөрүндөгү артка эсептөө функциясы үч адаптациялоочу иштөө режимин колдой турганын айтат: байланыш режими, триггер режими жана окуу режими. Компания ошондой эле бул продукт диапазону үчүн негизги ички жана эл аралык жол сигнал контроллерлорунун 99% дан ашыгы менен шайкеш келет.

Бирок сатып алуулардын спецификациясы үчүн "шайкеш" иш жүзүндө интеграциялык тестти алмаштырбашы керек. Долбоордун командасы контроллердин өндүрүүчүсүн жана моделин, интерфейс ыкмасын, сигнал фазасынын логикасын, артка эсептөө режимин, өтүү жүрүм-турумун жана жайылтуудан мурун ишке киргизүү процедурасын ырасташы керек.

Бул жол сигналынын убактысы динамикалык түрдө туураланган жерде өзгөчө маанилүү. Эгерде кесилиш контроллери фазалардын убактысын өзгөртсө, артка эсептөөчү жабдуулар белгиленген ырааттуулукту көрсөтүүнү улантуунун ордуна жаңыртылган убакытты кабыл алышы же туура тыянак чыгаруусу керек.

Ушул себептен улам, артка санак синхрондоштуруу дисплей спецификациясы эмес, система деңгээлиндеги функция катары бааланышы керек.

Ар кандай жол чөйрөлөрү үчүн LED жарыктыгын жана дисплей өлчөмүн тандоо

Ар бир жол үчүн оптималдуу бир жарыктык же дисплей өлчөмү жок.

Салыштырмалуу кыска жакын аралыктары менен кичирээк кесилиш сигналды алыстан таануу керек болгон чоң артерия-жол кесилишинен башка талаптарга ээ болушу мүмкүн. Ошо сыяктуу эле, стоп сызыгына жакын жайгашкан жөө жүргүнчүлөр өтүүчү жолдун кең кесилишинин үстүндө орнотулган унаа сигналынан башка көрүү талаптары бар.

Моделдерди салыштырып жатканда, сатып алуу топтору төмөнкүлөргө баа бериши керек:

• Жарык чыгаруучу беттин өлчөмү

• Дисплейдин түрүнө жараша жарыктын күчү же жарыктыгы

• LED саны жана тартиби

• Оптикалык линзанын түзүлүшү

• Бирдиктүүлүк көрсөтүү

• Көрүү аралыктары

• Монтаждоо бийиктиги

• Көрүү бурчу

• Күндүзгү жана түнкү шарттар

• Колдонулуучу жергиликтүү жол-сигнал стандарттары

FAMAнын толук шар диапазону 100 мм, 200 мм жана 300 мм жарык чыгаруучу беттери менен моделдин өлчөмүнүн бул ыкмасын көрсөтөт, ал эми анын чекиттик матрицалык артка санак толук шар моделдери 300 мм жана 400 мм конфигурацияларында келтирилген.

Сатып алуунун маанилүү принциби сигналдын жарыктыгынын спецификациясы жогору болгондуктан, аны тандоодон качуу болуп саналат. Өтө күчтүү же начар бөлүштүрүлгөн жарык жаркырап жаркырап калышы мүмкүн, ал эми жетишсиз жарыктык күчтүү чөйрө жарыгында таанууну азайтышы мүмкүн. Демек, оптикалык бөлүштүрүү жана бирдейлик номиналдык интенсивдүүлүк көрсөткүчү сыяктуу эле маанилүү.

Сырттагы ишенимдүүлүк: IP рейтингине караганда көбүрөөк

Жол сигналдары температура, нымдуулук, жамгыр, электр бузулуулары жана узак мөөнөттүү таасир этүү электрондук компоненттерге таасир эте турган чөйрөдө үзгүлтүксүз иштейт.

FAMAнын жарыяланган толук шар жана чекит-матрицалык артка эсептөө өнүмдөрү иштөө температурасын -40°Cден +80°Cге чейин, салыштырмалуу нымдуулук 97% RH жана IP55 коргоосун көрсөтөт. Жогорку агымдагы толук шар моделдери ошондой эле поликарбонаттын корпусун белгилейт, ал эми продукт дизайны сырткы жылуулук таркатууну камтыйт.

Бул спецификациялар долбоор температуранын олуттуу өзгөрүшү же жогорку нымдуулугу бар аймактарда ишке ашырылганда тиешелүү. Бирок, бир гана IP рейтинги узак мөөнөттүү тышкы ишенимдүүлүктүн бардык аспектилерин сүрөттөй албайт. Сатып алуу топтору ошондой эле турак жайдын материалдарын, пломба түзүмүн, дренажды, жылуулуктун таралышын, электр менен жабдуунун дизайнын, толкундан коргоону, изоляцияны, электрдик шайкештикти жана техникалык тейлөөнүн жеткиликтүүлүгүн карап чыгышы керек.

FAMAнын жогорку агымдагы толук шар продуктусу AC85–264V / 47–63Гц иштешин аныктайт жана кеңири чыңалуудагы, жогорку толкундан коргоочу туруктуу ток менен жабдууну сүрөттөйт, продукт бетинде 4000V толкундан коргоо тизмеси келтирилген.

Чекиттик-матрицалык артка санак модели AC85–264V / 47–63Гц иштешин тизмектейт жана туруктуу токтун диск дизайнын колдонот. Анын продуктунун сүрөттөлүшү, ошондой эле калган LED'лер иштей бериши үчүн жеке LED иштебей калган чекитти изоляциялоого арналган тор схемасын аныктайт.

Долбоорду сатып алуу үчүн бул деталдар "катаал тышкы шарттар үчүн курулган" сыяктуу жалпы билдирүүгө караганда пайдалуураак, анткени алар инженерлерге техникалык баалоо учурунда текшерүү үчүн атайын аймактарды берет.

Орнотуу жана башкаруу тутумунун шайкештиги заказдан мурун текшерилиши керек

Жол сигналын орнотуу өзүнчө механикалык иш эмес. Сигналдын башчысы контроллер, электр менен камсыздоо, монтаждоо түзүмү, байланыш же ишке киргизүү интерфейси жана жалпы кесилиш конфигурациясы менен иштеши керек.

Чекиттик матрицалык Countdown менен толук шар светофоруна буйрутма берүүдөн мурун, долбоордун командасы төмөнкүлөрдү ырасташы керек:

1. Керектүү жарык берүүчү беттин өлчөмү жана сигнал конфигурациясы.

2. Толук топ, жебе, жөө жүрүүчү же айкалыштырылган конфигурация керекпи.

3. Керектүү артка санактын диапазону жана дисплей форматы.

4. Учурдагы контроллер тарабынан колдоого алынган артка санак синхрондоштуруу ыкмасы.

5. Иштөө чыңалуусу жана жыштыгы.

6. Температура, нымдуулук жана суунун киришине экологиялык талаптар.

7. Монтаждоо өлчөмдөрү жана орнотуу багыты.

8. Зымдарга жана интерфейске талаптар.

9. Жергиликтүү жол-сигнал стандарттары жана бекитүү талаптары.

10. Ишке киргизүү, сыноо, алмаштыруу жана тейлөө процедуралары.

FAMA өнүмдөрүнүн портфолиосуна транспорттук светофорлор, жөө жүргүнчүлөр үчүн светофорлор, артка санак таймерлери, интеграцияланган светофорлор жана светофор модулдары менен катар светофор контроллерлору кирет. Бул кеңири өнүм диапазону интегратор сигнал жабдууларын жана башкаруу компоненттерин бир долбоордун архитектурасынын бөлүгү катары баалоосу керек болгондо актуалдуу болушу мүмкүн.

Светофор өндүрүүчүнү кантип тандайм?

Жол кыймылынын инженердик долбоору үчүн светофор өндүрүүчүсүн тандоо бирдиктин баасын салыштыруудан да көптү камтышы керек.

Биринчи карап чыгуу өндүрүүчү талап кылынган оптикалык жана электр аткарууну камсыз кыла алабы же жокпу, болушу керек. Бул LED конфигурациясын, жарыктын интенсивдүүлүгүн, толкун узундугун, оптикалык иштетүүнү, дисплейдин бирдейлигин, электр менен жабдуунун дизайнын жана электрдик коргоону камтыйт.

Экинчиси - башкаруу тутумунун шайкештиги. Өндүрүүчү артка санак жол сигналынын контроллери менен кантип байланышаарын же ага жооп берерин жана ишке киргизүү учурунда синхрондоштуруу кантип текшерилгенин түшүндүрө алышы керек. Татаал долбоор үчүн "контроллерлерге шайкеш келет" деген спецификация жетишсиз.

Үчүнчүсү – экологиялык жана сапатты көзөмөлдөө мүмкүнчүлүгү. Сатып алуу топтору иштөө температурасынын спецификацияларын, коргоо классын, турак-жай материалын, энергия менен жабдууну коргоону, изоляцияны, LED көрсөткүчтөрүн, өндүрүштүк сыноолорду жана тиешелүү квалификациялык документтерди карап чыгышы керек.

Төртүнчүсү - ыңгайлаштыруу мүмкүнчүлүгү. Ар кандай долбоорлор жарык берүүчү беттин ар кандай өлчөмдөрүн, артка эсептөө форматтарын, сигнал айкалыштарын, монтаждоо түзүлүштөрүн, түстөрдү, контроллердин интерфейстерин же электрдик мүнөздөмөлөрдү талап кылышы мүмкүн. Жабдууларды документтештирилген долбоордук талаптарга ылайыкташа алган өндүрүүчү системалык интеграторлор үчүн туруктуу конфигурацияларды гана сунуштаган жеткирүүчүгө караганда көбүрөөк пайдалуу.

Акыр-аягы, долбоордун бар болушу ар бир чөйрөдө натыйжалуулугун автоматтык түрдө далилдейт деп ойлобостон, долбоордун тажрыйбасын карап көрүңүз. FAMAнын жарыяланган долбоорлор портфели Чили, Перу, Бразилия, Аргентина, Колумбия, Парагвай, Эквадор, Уругвай, Гватемала жана башка рыноктордогу светофор долбоорлорун камтыйт. Бул долбоордун маалымдамаларын карап чыгуу сатып алуучуларга өндүрүүчү берген светофор тиркемелеринин түрлөрүн түшүнүүгө жардам берет, ал эми иш жүзүндө техникалык жарактуулугу дагы эле жаңы долбоордун талаптарына карата бааланышы керек.

FAMA - Кытайдын жол чырактары тармагындагы алдыңкы ишкана

FAMAнын продуктуларынын ассортиментин баалаган сатып алуучулар үчүн компаниянын продукт каталогу унаа светофорлоруна, жөө жүргүнчүлөрдүн светофорлоруна, артка эсептөө таймерлерине, интеграцияланган светофорлорго, светофор контроллерлоруна жана тиешелүү светофор жабдууларына мүмкүнчүлүк берет. Анын жарыяланган долбоордук портфели ар кандай эл аралык рыноктордон мисалдарды келтирет.

Көп берилүүчү суроолор

Толук шар светофор деген эмне?

Толук шар светофор - бул светофор конфигурациясы, мында активдүү кызыл, сары же жашыл индикация толук тегерек жарык берүүчү аймак катары көрсөтүлөт. FAMAнын жогорку агымдагы толук шар моделдери оптикалык линзаларды жана беттик жарыктын бирдей чыгышын өндүрүү үчүн иштелип чыккан жарык булагы структурасын колдонот.

Чекиттик матрицалык кайра эсептөө светофор кантип иштейт?

Чекиттик матрицалык кайра эсептөө светофору светофордун фазасына байланышкан калган убакытты көрсөтүү үчүн LED матрицасын колдонот. Артка санак контроллери байланыш, ишке киргизүү же үйрөнүү операциясы сыяктуу колдоого алынган башкаруу ыкмасы аркылуу фазалык маалыматты алышы керек. FAMAнын тиешелүү моделдеринде үч иштөө режиминин бардыгы келтирилген.

Интегралдык артка эсептөө светофорунун кандай артыкчылыктары бар?

Интегралдык конфигурация координацияланган сигнал жыйындысынын ичиндеги трафиктин көрсөткүчүн жана артка санак функциясын айкалыштырат. Бул артка санак дисплейин жол боюндагы өзүнчө бир аппарат катары кароонун зарылдыгын азайтып, жалпы жабдуунун түзүлүшүн жөнөкөйлөштүрөт. Иш жүзүндө орнотуу артыкчылыгы долбоордун дизайнына жана контроллердин архитектурасына көз каранды.

Светофор өндүрүүчүсүн кантип тандоо керек?

оптикалык аткаруу, LED тарам, электрдик дизайн, айлана-чөйрөнү коргоо, контроллер шайкештиги, синхрондоштуруу ыкмалары, сапатты көзөмөлдөө жол-жоболору, настройка жөндөмдүүлүгү, орнотуу талаптары жана документтештирилген долбоордун тажрыйбасынын негизинде өндүрүүчүлөрдү салыштырыңыз. Бааны тандоонун жалгыз критерийи катары эмес, ушул техникалык факторлор менен бирге баалоо керек.

Full Ball светофор сатып алууда эмнени эске алышым керек?

Жолду колдонуу жана көрүү шарттары менен баштаңыз. Андан кийин талап кылынган жарык чыгаруучу бетти, оптикалык аткарууну, LED конфигурациясын, визуалдык аралыкты, электр менен камсыздоону, экологиялык шарттарды, коргоо даражасын, монтаждоо түзүлүшүн, контроллердин интерфейсин жана тейлөө талаптарын аныктаңыз. Артка санак моделдери үчүн синхрондоштуруу жана контроллердин шайкештиги сатып алуудан мурун ырасталышы керек.

Жол кыймылынын инженерлери жана сатып алуу топтору үчүн эң мыкты Full Ball светофору эң жарык же эң чоң үлгү эмес. Маанилүү суроо - сигналдын толук жыйындысы талап кылынган визуалдык таанууну, артка санак маалыматын, башкаруунун шайкештигин, айлана-чөйрөнү коргоону жана конкреттүү кесилиш үчүн туруктуулукту камсыздайбы. Техникалык жактан ылайыктуу тандоо жолдун геометриясынан жана сигналды башкаруу талаптарынан башталат, андан кийин жарык берүүчү бетине, LED конфигурациясына, артка эсептөө архитектурасына, электр менен камсыздоого, турак жайга жана өндүрүүчүнүн мүмкүнчүлүктөрүнө карай иштейт. FAMAнын учурдагы продуктулары жана долбоорлор портфолиолору ошол долбоордун талаптары менен толук шариктүү светофорлорду, артка санак конфигурацияларын жана кеңири жол-сигнал чечимдерин салыштыруу үчүн практикалык баштапкы чекитти камсыз кылат.
