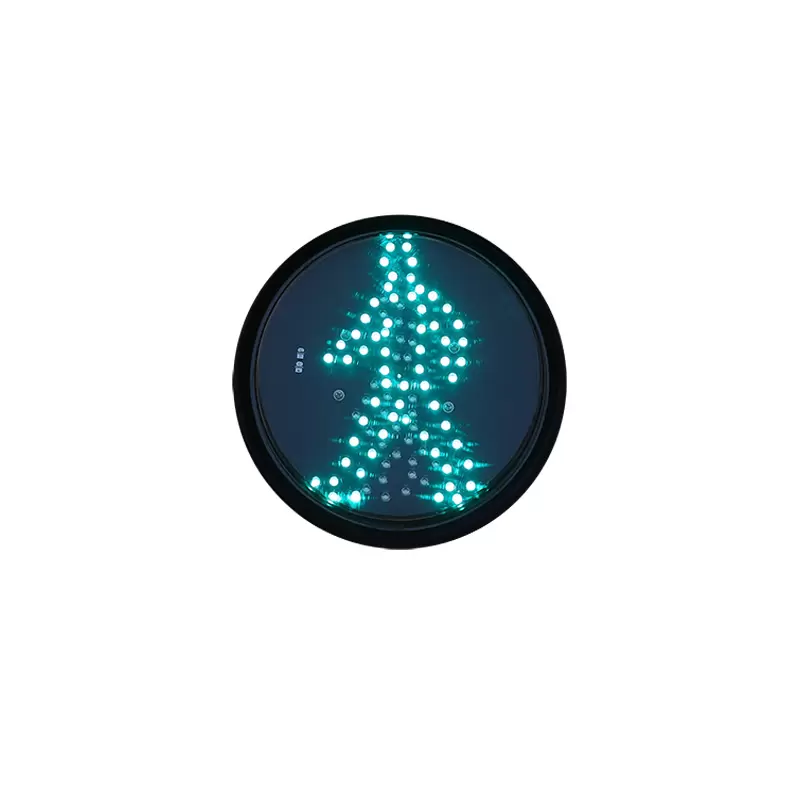

Ишенимдүү өтмөктөр үчүн төмөн кубаттуулуктагы жөө жүргүнчүлөрдүн светофор модулу

Жөө жүргүнчүлөр светофорунун жөнөкөй милдети бар: адамдар качан өтөөрүн так жана үзгүлтүксүз көрсөтүп туруу. Бирок бул көрсөткүчтүн артындагы инженерия маанилүү болуп калат, анткени сигнал көп жылдар бою бош эмес кесилиштерде сыртта иштегендиктен. Иштебей калган LED сигналдын көрүнүшүнө таасирин тийгизиши мүмкүн, туруксуз диск агымы LED компоненттерине ашыкча стресс жаратышы мүмкүн, ал эми кубаттуулукту эффективдүү эмес конверсиялоо миңдеген сааттан ашык операциялык чыгымды кошот. Компоненттин тез-тез бузулушу, ошондой эле активдүү жолдордун айланасында көбүрөөк текшерүүлөрдү, техникалык тейлөөлөрдү жана алмаштыруу иштерин билдирет.

Жол кыймылынын инженерлери, жол инфраструктурасын сатып алуучулар жана интеллектуалдык транспорт тутумунун интеграторлору үчүн актуалдуу суроо жөн гана жөө жүргүнчүлөр үчүн светофор заводдон чыкканда канчалык жаркыраганында эмес. Бул модулдун айрым компоненттери эскирип же иштен чыгып калганда өзүн кандай алып барары, ал электр энергиясын канчалык эффективдүү колдонот жана кесилиште башка жабдуулар менен бирге канчалык жакшы иштейт.

FAMAнын төмөн кубаттуулуктагы жөө жүргүнчүлөр үчүн светофор модулу ушул практикалык ойлордун негизинде иштелип чыккан. Ассамблея жарык тактасын, линзаларды, электр менен жабдууну, лампа чөйчөгүн жана жөө жүргүнчүлөр өтүүчү сигналдык колдонмолор үчүн тиешелүү структуралык компоненттерди камтыйт. Модуль 200 мм жана 300 мм конфигурацияларында жеткиликтүү жана жөө жүргүнчүлөрдүн сигналын көрсөтүү үчүн LED жарыгын колдонот.

Таблица "энергияны үнөмдөөчү светофор" сыяктуу жалпы дооматка караганда алдын ала тандоо үчүн пайдалуу негизди берет. Долбоордогу энергияны иш жүзүндө керектөө дагы эле иштөө режимине, сигналдын убактысына, орнотуу шарттарына жана орнотулган бирдиктердин санына жараша болот.

Тор схемасынын дизайны: LED каталарын изоляциялоо эмне үчүн маанилүү?

Кадимки LED массивдери жергиликтүү компоненттин бузулушу дисплейдин чоңураак бөлүгүнө таасир эткенде тейлөө маселеси болуп калышы мүмкүн. Жөө жүргүнчү сигналы үчүн, атүгүл салыштырмалуу кичинекей анормалдуу аймак жарыктанган басуу же турган фигураны бир калыпта эмес кылып көрсөтөт.

Төмөнкү кубаттуулуктагы жөө жүргүнчүлөрдүн светофор модулу тор схемасынын дизайны менен башкача мамиле кылат. Продукциянын дизайнына ылайык, жеке LED лампа мончогу иштебей калганда, схема бузулган жерди автоматтык түрдө бөлүп коёт, андыктан калган LED мончоктору иштей бериши мүмкүн. Максаты иштебей калган LED көрүнбөй калат деп айтуу эмес; тескерисинче, ал бузулуунун электрдик таасирин чектейт жана жалпы дисплейди сактоого жардам берет.

Бул маанилүү, анткени жөө жүргүнчүлөр үчүн сигналдар модулду алмаштыруу дайыма эле жөнөкөй семинардын милдети боло бербеген жерлерде орнотулган. Тейлөө тобуна жандуу жолдун жанындагы жабдууларга кирүү, жол кыймылын көзөмөлдөөнү уюштуруу жана эң көп мезгилдерден тышкары жумуштарды пландаштыруу керек болушу мүмкүн. Эгерде локализацияланган LED иштебей калса, дароо жарык тактасын алмаштырууну талап кылбаса, практикалык тейлөө жүгү азыраак болушу мүмкүн.

Тейлөөнүн көз карашынан алганда, тор схемасы бир нече практикалык артыкчылыктарды камсыз кылат:

• Калган LED мончокторуна автоматтык түрдө таасир этпестен, бир гана LED лампасынын иштебей калышы обочолонгон.

• Жарык тактанын көпчүлүгү локалдуу бузулгандан кийин ишин уланта алат.

• Жалпы жөө белгиси бир кыйла туруктуу дисплей эффектин сактай алат.

• Техникалык тейлөө топтору локализацияланган LED мүчүлүштүктөрүн кеңири кубаттуулуктан же айдоочунун иштен чыгуусунан айырмалай алышат.

• Бир гана иштебей калган LEDдин айынан бүт жарык тактасын алмаштыруу коркунучун азайтууга болот.

Ошол эле долбоорлоо принциби жалпы суроого жооп берүүгө да жардам берет: Эмне үчүн жөө жүргүнчүлөр светофорунда LED бузук изоляциясы маанилүү? Ишенимдүүлүк бул бир гана катачылыктардын алдын алуу эмес. Бул дагы бир компонент иштебей калганда кесепеттерин көзөмөлдөө жөнүндө.

Кесилиш оператору үчүн бул айырмачылык жашоо циклинин тейлөөсүнө таасир этиши мүмкүн. Бөлүнгөн LED иштебей калгандан кийин туруктуу визуалдык индикацияны камсыз кылууну уланткан сигнал кичинекей тетиктин бузулушу дисплейдин чоңураак көйгөйүн пайда кылганга караганда практикалык катачылыкка чыдамдуулукту сунуш кылышы мүмкүн.

Эффективдүү энергия диоддон эле эмес, айдоочудан башталат

Узак убакыт бою үзгүлтүксүз иштеген кесилиш үчүн электрдик көрсөткүчтөрдөгү кичинекей айырмачылыктар топтолот. Мына ушул себептен электр энергиясы менен камсыздоо жана LED драйвери LEDдин өзү сыяктуу эле көп көңүл бурууга татыктуу.

FAMA модулу 0,98ге чейинки кубаттуулук коэффициенти менен өз алдынча иштелип чыккан Евро-стандартты электр менен жабдууну колдонот. Ал ошондой эле LED массиви үчүн башкарылуучу жумушчу агымды сактоо үчүн туруктуу учурдагы диск технологиясын кабыл алат.

Үч электрдик мүнөздөмөлөрү модулду баалоодо өзгөчө актуалдуу:

• Энергия менен камсыздоонун эффективдүүлүгү: ACдан туруктуу токко конвертациялоодо ашыкча энергия жоготууларын азайтат.

• 0,98ге чейинки кубаттуулук коэффициенти: көрсөтүлгөн иштөө шарттарында реалдуу күч менен көрүнгөн кубаттуулуктун ортосундагы жагымдуу байланышты көрсөтөт.

• Туруктуу токтун диски: LED жүктөмүнүн көзөмөлсүз токтун өзгөрүшүнө түздөн-түз көз каранды болушуна жол бербей, LED иштөө агымын жөнгө салат.

Бул параметрлер бири-бирин алмаштыруучу катары каралбашы керек. Жогорку кубаттуулук коэффициенти лампа өзүнүн номиналдык кубаттуулугунун 2% гана керектейт дегенди билдирбейт жана аны түз 98% энергия үнөмдөөчү көрсөткүч катары көрсөтүүгө болбойт. Чыныгы электр энергиясын керектөө лампанын иштөө кубаттуулугуна жана кесилишинин иштөө графигине жараша бааланышы керек.

FAMA жөө жүрүүчү модулдары үчүн атайын кубаттуулук рейтингин камсыз кылат. 200 мм версия статикалык кызыл үчүн ≤6 Вт, динамикалык жашыл үчүн ≤5 Вт жана статикалык жашыл үчүн ≤5 Вт деп көрсөтүлгөн. 300 мм версиясы үчүн тиешелүү сандар тиешелүүлүгүнө жараша ≤7 Вт, ≤6 Вт жана ≤6 Вт.

Бул сатып алуу топторуна бир нече кесилиштерде күтүлгөн операциялык керектөөнү эсептөө үчүн өлчөнгөн баштапкы чекитти берет.

Эмне үчүн туруктуу ток айдоо маанилүү?

LED чыгаруу жана электрдик стресс иштеп жаткан ток менен тыгыз байланышта. Туруктуу токтун драйвери электрдик шарттардын өзгөрүшүнө жараша токтун өзгөрүшүнө жол бербестен, LED жүгүнө берилген токту жөнгө салуу үчүн иштелип чыккан.

Жөө жүргүнчүлөрдүн светофору үчүн бул LED массивинин башкара турган иштөө чөйрөсүн камсыз кылат. FAMA туруктуу иштеп жаткан токту кармап туруу, LED кызмат мөөнөтүн колдоо жана кийинчерээк тейлөө талаптарын азайтуу үчүн модулдун дизайнынын бир бөлүгү катары туруктуу ток дискин аныктайт.

Продукттун спецификациясында LED ≥100,000 сааттын иштөө мөөнөтү көрсөтүлгөн. Муну ар бир светофордун толук 100 000 саат бою тейлөөсүз иштей тургандыгына кепилдик эмес, өндүрүүчүнүн көрсөткөн LED кызмат мөөнөтү катары түшүнүү керек. Талаанын иш жүзүндөгү жашоо мөөнөтү температурага, электрдик шарттарга, орнотууга, айлана-чөйрөнүн таасирине жана башка факторлорго жараша болот.

Бул айырма жөө светофор берүүчүлөрдү салыштырганда маанилүү. Электрдик жана механикалык дизайн светодиоддор үчүн тиешелүү иштөө чөйрөсүн камсыз кылганда гана LEDдин узак иштөө мөөнөтү пайдалуу.

Чыныгы кесилишинде THD жана EMC маселеси

Жөө жүргүнчүлөр үчүн светофор электрдик изоляцияда иштебейт. Заманбап кесилиште унаа сигналдарынын баштары, жөө жүргүнчүлөр үчүн сигналдар, артка санак дисплейлери, жол сигналдарын контроллерлор, аныктоочу жабдуулар, байланыш түзүлүштөрү жана башка электрондук системалар камтылат.

Бул электромагниттик шайкештикти экинчи спецификация эмес, инженердик кароого айлантат.

FAMA Төмөнкү кубаттуулуктагы жөө жүргүнчүлөрдүн светофор модулу европалык электромагниттик шайкештиктин талаптарын аткарарын жана 10% дан төмөн жалпы гармоникалык бурмалоону белгилейт. Долбоордун белгиленген максаты кесилишинде электр тармактарына жана башка жабдууларга тоскоолдуктарды азайтуу болуп саналат.

Электромагниттик шайкештик жол сигналынын ишенимдүүлүгүнө кандай таасир этет?

Практикалык жагынан алганда, жакшы EMC көрсөткүчтөрү электрондук аппараттын башка жабдуулар менен бирге жашоого жардам берет же керексиз электрдик тоскоолдуктарга өтө алсыз болуп калат. Төмөнкү гармоникалык бурмалоо, ошондой эле камсыздоо системасына киргизилген идеалдуу эмес ток компоненттерин азайтууга жардам берет.

Бир эле электр инфраструктурасын бөлүшкөн бир нече электрондук түзмөктөр менен кесилишкен жерде, бул мүнөздөмөлөрдү көзөмөлдөө болжолдуу иштөө чөйрөсүн сактоо үчүн пайдалуу болушу мүмкүн. Бул 10% дан төмөн THD гана тоскоолдуксуз орнотууга кепилдик берет дегенди билдирбейт. ЭЭМдин акыркы көрсөткүчү ошондой эле зымдарга, жерге туташтырууга, электр энергиясынын сапатына, жакын жердеги жабдууларга, орнотуу практикасына жана система деңгээлиндеги долбоорго жараша болот.

Бул интеллектуалдык транспорт системасынын интеграторлору үчүн өзгөчө актуалдуу. Жөө адамдардын сигналдары, унаа сигналдары, контроллерлор, детекторлор, байланыш жабдуулары жана башка түзүлүштөр чогуу орнотулганда, электрдик шайкештик жалпы тутумдун ишенимдүүлүгүнүн бир бөлүгү болуп калат.

Продукттун спецификациясынан долбоор деңгээлиндеги чечимге чейин

Жөө жүргүнчүлөр светофорунун мааниси толук иштөө циклин карап чыкканда айкыныраак болот.

Демек, сатып алуулар жөнүндө чечим кабыл алууда баштапкы бирдиктин баасынан да көбүрөөк эске алынышы керек. Төмөнкү суроолор көбүнчө техникалык баалоодо көбүрөөк пайдалуу:

• Бир LED лампа мончогу иштебей калса эмне болот?

• LED жумушчу ток кантип жөнгө салынат?

• Ар кандай сигнал абалында лампанын чыныгы күчү кандай?

• Айдоочу кандай күч факторуна жана THD маанилерине жетет?

• Модуль кесилишкен жердеги электр чөйрөсү менен кантип өз ара аракеттенет?

• Техникалык тейлөө топтору модулду керексиз кийлигишүүсүз алмаштыра алабы же тейлөөгө болобу?

FAMAнын долбоордук портфолиосу ар кандай инфраструктуралык чөйрөлөрдө колдонулуп жаткан анын жол сигналынын жабдууларынын мисалдарын келтирет. Анын Перудагы LED светофор долбоору, мисалы, күн системасы менен бирге светофорлорду, зымсыз контроллерлорду жана мамыларды камтыган. Долбоордун сүрөттөлүшү LED технологиясын, оптикалык көрсөткүчтөрдү, айлана-чөйрөнү коргоону жана кеңири трафик инфраструктурасы менен интеграцияны баса белгилейт.

Бул эмне үчүн жөө жүргүнчүлөр үчүн светофор модулу анын орнотулган чөйрөсүнөн көз карандысыз бааланбашы керектигин көрсөтүп турат. Электр менен камсыздоо, контроллердин шайкештиги, айлана-чөйрөнүн таасири, оптикалык көрсөткүчтөр жана техникалык тейлөө мүмкүнчүлүгү акыркы системага таасир этет.

Жөө жүргүнчүлөрдүн светофорунун белгилерин жана модулдарын баалаган сатып алуучулар үчүн FAMAнын долбоордук портфели жол инфраструктурасынын колдонмолорунун мисалдарын берет, ал эми анын Светофор модулунун продуктулары ар кандай модулдук сигнал конфигурацияларын камтыйт.

FAMA - Кытайдын жол чырактары тармагындагы алдыңкы ишкана бул продукт деңгээлиндеги долбоорлорду кеңири жол сигналы жана акылдуу транспорттук чечимдер менен айкалыштырат.

Төмөнкү кубаттуулуктагы жөө жүргүнчүлөрдүн светофорлору жөнүндө жалпы суроолор

Аз кубаттуулуктагы жөө жүргүнчүлөр үчүн светофор деген эмне?

Бул салыштырмалуу аз электр керектөө менен талап кылынган визуалдык көрсөткүчтү камсыз кылуу үчүн иштелип чыккан жөө сигнал. FAMAнын төмөн кубаттуулуктагы жөө жүргүнчүлөр үчүн светофор модулу LED жарыгын, өз алдынча иштелип чыккан электр менен жабдууну, туруктуу токтун дискин жана тор схемасын колдонот. Анын жарыяланган лампасынын кубаттуулугу модулдун өлчөмүнө жана сигнал абалына жараша өзгөрөт.

Жөө жүргүнчүлөрдүн светофорунун модулу энергия керектөөнү кантип азайтат?

Энергияны керектөөгө LED жүгү, айдоочунун эффективдүүлүгү, иштөө графиги жана электрдик дизайн таасир этет. FAMA модулу аз лампа кубаттуулугун Евро стандартындагы электр энергиясы жана 0,98ге чейинки кубаттуулук коэффициенти менен айкалыштырат. Бул мүнөздөмөлөр энергияны үнөмдөөчү толук чара катары кандайдыр бир параметрди кароонун ордуна чогуу бааланышы керек.

LED иштебей калганда эмне болот?

Тор схемасынын дизайны иштебей калган LED чекитин автоматтык түрдө изоляциялоого арналган, калган LED мончокторунун иштөөсүн улантууга жана жалпы дисплей эффектин сактоого жардам берет.

Жөө жүргүнчүлөр үчүн светофор канча убакыт иштейт?

FAMA бул модул үчүн ≥100,000 саат LED кызмат мөөнөтүн белгилейт. Толук системанын иштөө мөөнөтү ар кандай болушу мүмкүн, анткени электр менен камсыздоо, турак жай, айлана-чөйрөнүн шарттары, орнотуу сапаты жана башка компоненттер да талаанын иштешине таасир этет.

Эмне үчүн туруктуу ток айдоо маанилүү?

Туруктуу ток айдоо LED жумушчу агымын жөнгө салат жана башкарылган электрдик иштөө шартын камсыз кылат. Бул туруктуу иштөөнү колдойт жана LED массивине кошумча электрдик стрессти жаратышы мүмкүн болгон керексиз ток вариациясынан качууга жардам берет.

Электромагниттик шайкештик жол сигналынын ишенимдүүлүгүнө кандай таасир этет?

Жол сигналдары башка электрондук жабдуулар менен катар иштейт. Башкарылуучу гармоникалык бурмалоо жана тиешелүү EMC мүнөздөмөлөрү бар дизайн керексиз электрдик өз ара аракеттенүүнү азайтууга жардам берет. FAMA бул модул үчүн THDди 10% дан төмөн белгилейт, ошол эле учурда система деңгээлиндеги EMC көрсөткүчтөрү да орнотуудан жана курчап турган электр чөйрөсүнөн көз каранды.

Сатып алуучулар жөө сигнал модулун тандоодон мурун эмнени салыштырышы керек?

Аз кубаттуулуктагы жөө жүргүнчүлөр үчүн светофор модулу баштапкы сатып алуу бааларын салыштыруу менен гана тандалбашы керек. Узак мөөнөттүү жол инфраструктурасынын долбоорлору үчүн электрдик архитектура, ката жүрүм-туруму, эксплуатациялоо керектөөсү, компоненттердин стресстери, EMC мүнөздөмөлөрү жана күтүлүүчү тейлөө талаптары менен салыштыруу көбүрөөк мааниге ээ.

Тор схемасынын дизайны жеке LED иштебей калганда эмне болорун карайт. Евро стандарттык электр менен камсыздоо жана 0,98ге чейинки кубаттуулук коэффициенти электр эффективдүүлүгүнүн мүнөздөмөлөрүн чечет. Туруктуу токтун диски башкарылуучу LED иштөө агымын камсыз кылат, ал эми THD 10% дан төмөн жана EMC дизайн дареги кеңири электр чөйрөсүнө шайкеш келет.

Чогуу алганда, бул мүнөздөмөлөр узак мөөнөттүү жайгаштыруу үчүн жөө жүргүнчүлөр светофорун баалоо үчүн толук негиз түзөт. Жол кыймылынын инженерлери, сатып алуу топтору жана интеллектуалдык транспорт системасынын интеграторлору үчүн максат жөн гана арзан баадагы сигналды сатып алуу эмес. Бул электрдик жана схемалык дизайны туруктуу жөө жүрүүчүлөрдүн көрсөткүчтөрүн колдой турган модулду тандоо, мында энергияны колдонууну, ката кесепеттерин жана тейлөө талаптарын анын иштөө мөөнөтү бою көзөмөлгө алуу.
