Узак мөөнөттүү кесилиштерди пайдалануу үчүн ишенимдүү жашыл U бурулуу светофорду кантип тандоо керек

Жол сигналынын подрядчылары, жол долбоорунун подрядчылары, система интеграторлору жана техникалык тейлөө топтору үчүн U-бурулуш жол сигналын тандоо жашыл U түрүндөгү көрсөткүчтү көрсөткөн лампаны тандоо менен гана чектелбейт. Сигнал электр энергиясын керектөө, LED иштебей калуулары, электрдик көрсөткүчтөр жана техникалык тейлөө талаптарын көзөмөлгө алуу менен узак иштөө циклдери аркылуу туруктуу көрсөткүчтү камсыз кылууну улантууга тийиш.

Жол кыймылы башкарылуучу кесилиште бир эле учурда иштеген бир нече сигнал блоктору жана башка электр жабдуулары болушу мүмкүн. Бул чөйрөдө, LED схемаларындагы алсыздыктар, туруксуз диск агымы, эффективдүү эмес электр кубатын өзгөртүү же начар электромагниттик шайкештик техникалык тейлөө көйгөйлөрүнүн ыктымалдыгын жогорулатат.

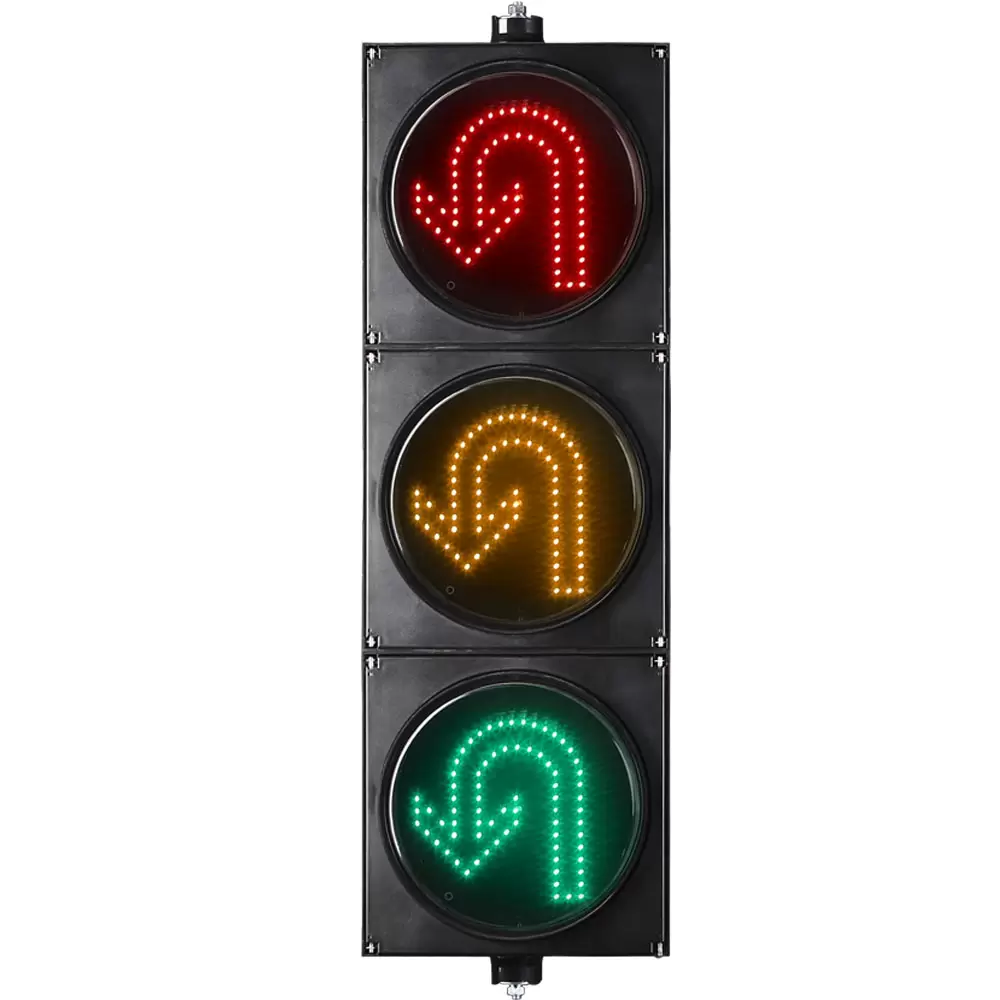

FAMAнын Төмөнкү кубаттуулуктагы U бурулуш светофор модулу ушул инженердик ойлордун негизинде иштелип чыккан. Модуль үч бирдиктен турган кызыл, сары жана жашыл конфигурацияны колдонот, лампа өзөгү жарык тактасын, оптикалык линзаны, кубат менен камсыздоо модулун, лампа чөйчөгүн жана тиешелүү структуралык компоненттерди камтыйт. FAMA тор схемасынын дизайнын, туруктуу токтун дискин, 0,98ге чейинки кубаттуулук коэффициенти менен өз алдынча иштелип чыккан Евро стандарттык электр менен жабдууну жана 10%дан төмөн жалпы гармоникалык бурмалоону аныктайт. Бул өзгөчөлүктөр бир эле сатып алуу максатынын ар кандай бөлүктөрүн карайт: энергияны колдонууну жана узак мөөнөттүү тейлөө талаптарын көзөмөлдөө менен ишенимдүү сигнал индикациясын сактоо.

Жашыл U бурулуш светофор деген эмне?

Жашыл U бурулуш светофор - кесилиште артка бурулууга уруксат берилген же көзөмөлдөнгөн учурда көрсөтүү үчүн колдонулган багыттуу светофор. Кадимки толук топ жашыл сигналдан айырмаланып, U түрүндөгү индикация жалпы жашыл фаза активдүү экенин көрсөтүүнүн ордуна белгилүү бир кыймылды билдирет.

Жол кыймылынын инженери же подрядчы үчүн маанилүү нерсе, демек, LED чыгаруунун түсү гана эмес. Оптикалык система, диоддук түзүлүш, схеманын архитектурасы, электр менен камсыздоо жана сигналдын корпусу - баары болжолдонгон U-бурулуш индикаторунун ырааттуулугуна өбөлгө түзөт.

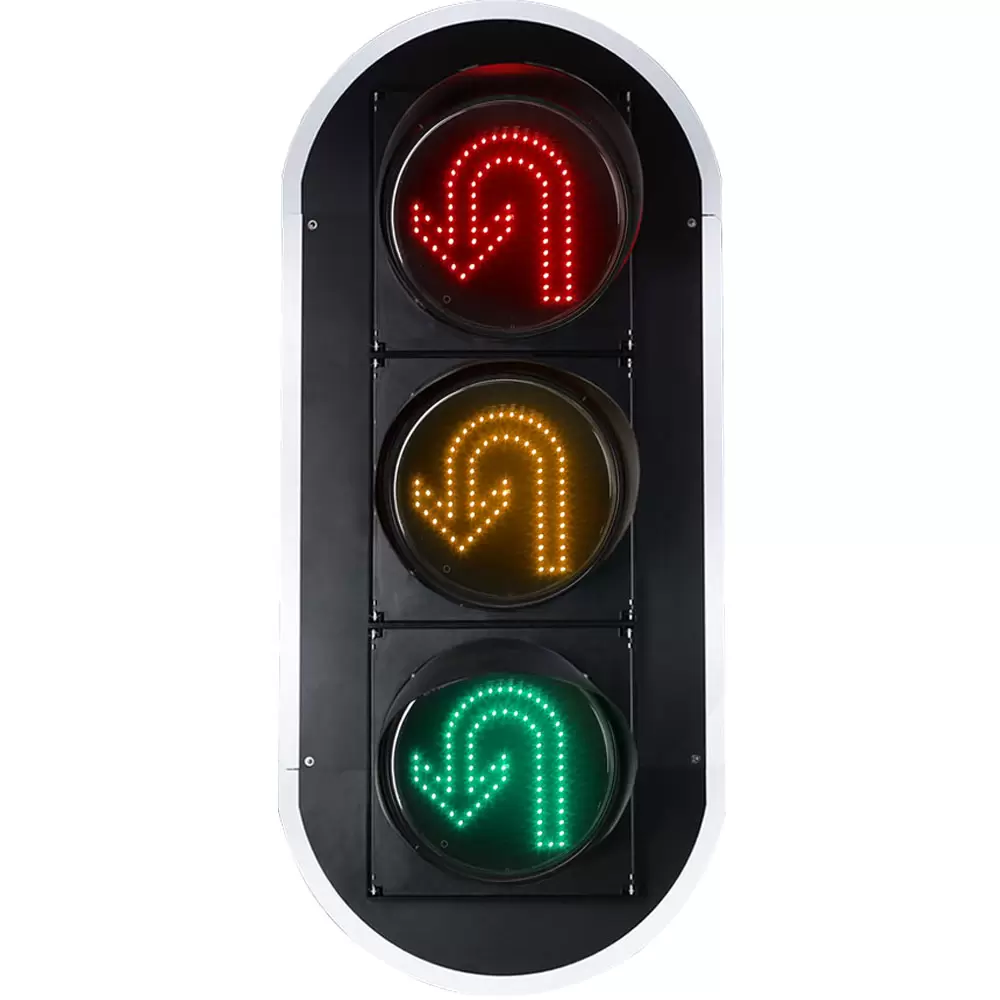

FAMAнын аз кубаттуулуктагы U-бурулуш модулу 200 мм жана 300 мм жарык берүүчү беттик конфигурацияларда жеткиликтүү. Продукттун спецификациясында 5000–15000 кд/м² жарыктын интенсивдүүлүгү, визуалдык аралыгы 300 м кем эмес жана жашыл 200 мм версиясы үчүн 4 Вт жана 300 мм версиясы үчүн 5 Вттан ашпаган U-бурулуу энергия керектөө көрсөтүлгөн. Көрсөтүлгөн LED өмүрү жок дегенде 100 000 саатты түзөт.

Бул спецификациялар сатып алуу топторуна "жаркыраган" же "энергияны үнөмдөөчү" сыяктуу жалпы мүнөздөмөлөргө гана таянуунун ордуна, ар кандай U-бурулуш сигналынын өнүмдөрүн салыштыруу үчүн өлчөнгөн критерийлерди берет.

Жашыл U бурагыч светофор кантип иштейт?

Жашыл U бурулуштагы светофор кесилиштеги жол сигналын башкаруу системасынын бир бөлүгү катары иштейт. Тиешелүү сигнал фазасы бурулууга уруксат бергенде, U түрүндөгү жашыл индикатор жакындап келе жаткан айдоочуларга багыт маалыматын берүү үчүн иштетилет.

Үч бирдик структурасы жана негизги компоненттери

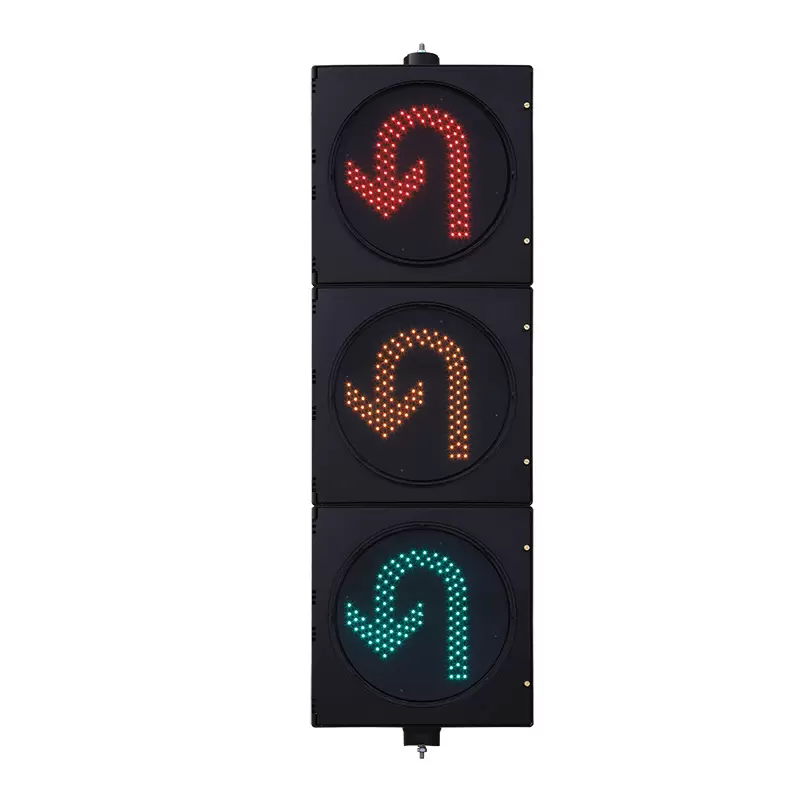

Сигналдын өзү бирге иштеген бир нече компоненттерден көз каранды. FAMAнын үч бирдиктен турган конфигурациясы кызыл, сары жана жашыл көрсөткүчтөрдү бөлүп турат, ал эми лампа өзөгү жарык тактасын, оптикалык линзаны, кубат менен камсыздоо модулун жана лампа идиштерин камтыйт.

Жарык тактасы LED индикациясын жаратат, оптикалык компоненттер болжолдонгон жарык чыгарууну түзүүгө жардам берет, кубат булагы электрдик киргизүүнү камсыз кылат, ал эми лампа идиш физикалык сигнал жыйындысынын бир бөлүгүн түзөт.

Бул система интеграторлору үчүн маанилүү, анткени сигналдын иштешин бир гана LED булагы менен баалоого болбойт. Жакшы номиналдык өндүрүмдүүлүгү бар LED, эгерде анын диск чынжырчасы, оптикалык түзүлүшү же электр энергиясы тиркемеге начар дал келсе, дагы эле дал келбеген натыйжаларды бере алат.

U бурулуучу жебе светофор жана багытты башкаруу

Ошол эле принцип U бурулган жебе светофорун башка багыттуу сигнал конфигурациялары менен салыштырганда колдонулат. Сатып алуу маселеси тандалып алынган сигнал кесилиш үчүн электрдик жана механикалык жактан ылайыктуу бойдон калууда талап кылынган багыт көрсөтүүнү камсыздайбы же жокпу болушу керек.

Эмне үчүн тор схемасынын дизайны маанилүү?

FAMAнын U-бурулуш светофорунун маанилүү ишенимдүүлүгүнүн өзгөчөлүктөрүнүн бири бул анын тор схемасынын дизайны.

LED ката изоляциясы

Кадимки LED түзүмүндө жеке LED иштебей калышы чынжырдын конфигурацияланганына жараша кыйла байкаларлык жергиликтүү үзгүлтүктөрдү жаратышы мүмкүн. FAMAнын тор схемасы LED лампасынын мончогу иштебей калганда, калган LED мончокторунун иштөөсүн улантууга мүмкүндүк берген автоматтык түрдө бузулуу жерин изоляциялоо үчүн иштелип чыккан. Максаты - бир иштебей калган компоненттин калган жарык чыгаруучу элементтерге керексиз таасир тийгизишине жол бербестен, жалпы дисплей эффектин сактап калуу.

Жол сигналында LED иштебей калса эмне болот?

Көрсөтүлгөн тор схемасы менен иштебей калган LED чекити обочолонуп, калган LED мончоктору ишин улантат. Бул иштебей калган LED чексиз түрдө этибарга алынышы керек дегенди билдирбейт. Тескерисинче, ал техникалык тейлөө кызматкерлери текшерүүнү же алмаштырууну уюштуруп жатканда сигналдын жалпы дисплейин сактоого жардам бере турган чынжыр деңгээлиндеги каталарга чыдамдуулукту камсыз кылат.

Жол сигналын тейлөө топтору үчүн бул айырмачылык маанилүү. Бош эмес кесилиште орнотулган жол сигналы кыйынчылык жаратышы же тейлөөнү үзгүлтүккө учуратышы мүмкүн. Жеке LED бузулуусунун таасирин чектеген схема архитектурасы локализацияланган компоненттин бузулушунун дароо таасирин азайтышы мүмкүн.

Ошондуктан практикалык маани жөн гана "көп LED" эмес. Светодиоддор электрдик түрдө уюштурулган.

Туруктуу учурдагы Drive жол сигналынын ишенимдүүлүгүнө кандай таасир этет?

Светодиоддун иштеши диоддор иштеген электрдик шарттарга тыгыз байланыштуу. FAMAнын U-бурулуш светофору туруктуу иштөө агымын кармап туруу үчүн туруктуу токтун айдоо технологиясын колдонот. Өндүрүүчүнүн продукт маалыматына ылайык, бул дизайн лампалардын иштөө мөөнөтүн узартууга жана кийинчерээк тейлөө талаптарын кыскартууга арналган.

Узак мөөнөткө иштеген жол сигналы үчүн туруктуу ток актуалдуу, анткени LED булагы жана айдоочу эки көз карандысыз компонент эмес, электр тутумун түзөт.

Туруктуу учурдагы мамиле LED массивинин контролдонуучу иштөө абалын сактоого жардам берет. Практикалык инженерия жагынан алганда, бул LED иштөө шарттарындагы керексиз вариацияларды азайтып, кызмат көрсөтүү мезгилиндеги ырааттуу иштешин камсыздай алат.

LED U бурган светофор канча убакытка жетет?

Бул артка бурулган светофор үчүн өндүрүүчүнүн спецификациясында LED ≥100,000 сааттын иштөө мөөнөтү көрсөтүлгөн. Бул көрсөткүч ар бир толук светофордун жыйындысы техникалык тейлөөсүз так ошол узактыкта ​​иштей тургандыгына кепилдик эмес, көрсөтүлгөн LED кызмат мөөнөтү катары түшүнүү керек.

Чыныгы кызмат мөөнөтү, ошондой эле иштөө шарттарына, жылуулук шарттарына, электр шарттарына, айлана-чөйрөнүн таасири жана башка система факторлорунун көз каранды болушу мүмкүн.

Сатып алуу топтору үчүн бул айырмачылык маанилүү. Маанилүү кызмат мөөнөтүн баалоодо LED булагын, драйвердин дизайнын, электр менен камсыздоону, схеманын архитектурасын, айлана-чөйрөнү коргоо жана техникалык тейлөө стратегиясын чогуу караш керек.

Эмне үчүн LED светофорлор энергияны үнөмдүү?

Көптөгөн кесилиштерде жол сигналдары үзгүлтүксүз иштегенде электр энергиясын аз керектөө өзгөчө актуалдуу болуп калат.

Төмөн кубаттуулук жана кубаттуулук фактору

FAMAнын Төмөнкү кубаттуулуктагы U бурулуштагы светофор модулу жашыл U-бурулуш электр энергиясын керектөөнү 200 мм версиясы үчүн ≤4 Вт жана 300 мм версиясы үчүн ≤5 Вт өлчөмүндө белгилейт. Продукт ошондой эле 0,98ге чейинки кубаттуулук коэффициенти менен өз алдынча иштелип чыккан Евро стандартындагы электр булагы колдонот.

Күч фактору маанилүү электрдик параметр болуп саналат, анткени ал электр энергиясын жүк менен канчалык эффективдүү пайдаланууну сүрөттөйт. Жогорку кубаттуулук фактору ошол эле пайдалуу электр жүктөмү үчүн көрүнгөн кубаттуулук менен активдүү кубаттуулуктун ортосундагы айырманы азайтууга жардам берет, бирок система деңгээлиндеги энергияны үнөмдөө толук электр орнотуусуна жана иштөө шарттарына жараша болот.

Көптөгөн сигнал бирдиктерин камтыган долбоорлор үчүн жеке сигнал деңгээлинде аз энергия керектөө толук орнотуу жана иштөө мезгили боюнча каралып жатканда көбүрөөк мааниге ээ болушу мүмкүн. Ошондуктан сатып алуучулар колдоого алынбаган маркетинг сыпаттамасы катары "аз кубаттуулукту" кабыл алгандан көрө, лампанын электр кубатын иш жүзүндө керектөөсүн салыштыруу пайдалуу.

Уга бурулган жебе светофордун ишенимдүүлүгүн эмне түзөт?

Ишенимдүүлүк сигнал индикациясынын, схеманын дизайнынын, электр менен камсыздоонун, диск технологиясынын, электромагниттик көрсөткүчтөрдүн, айлана-чөйрөгө ылайыктуулугунун жана туруктуулугунун жыйындысы катары бааланышы керек.

AU буруш жебеси светофор белгиленген багытты ырааттуу түрдө көрсөтүүсү керек. Анын LED схемасы локалдуу компоненттин бузулушунун таасирин чектөө керек. Анын айдоочусу туруктуу иштөө шарттарын сакташы керек. Анын электр менен жабдуусу зарыл болгон чыңалуу диапазонунда натыйжалуу иштеши керек. Ал эми анын электрдик дизайны керексиз тоскоолдуктарды жаратпастан кесилишинде башка жабдуулар менен бирге болушу керек.

Экологиялык жана электрдик иштөө шарттары

FAMA аз кубаттуулуктагы U-бурулуш модулу 47–63 Гц жыштыктагы AC85V–264V иштөө чыңалуусун, -40°Cден +80°Cге чейинки иштөө температурасын, салыштырмалуу нымдуулуктун 97% RH, IP53 коргоосун жана ≥300 м көрүү аралыкты көрсөтөт.

Бул спецификациялар тандоодон мурун конкреттүү долбоордун экологиялык жана орнотуу талаптарына дагы дал келиши керек.

Сигналдын ар кандай конфигурацияларын талап кылган долбоорлор үчүн FAMAнын кеңири продукт портфели ошондой эле жебе светофорлорун жана башка унаа сигналдарынын продуктуларын камтыйт, бул система интеграторлоруна бурулуп жана багыт берүүчү сигнал жабдууларын кененирээк светофор сигналы чечиминин алкагында баалоого мүмкүндүк берет.

Электромагниттик шайкештик жол сигналынын иштешине кандай таасир этет?

Сатып алуулар боюнча чечимдер негизинен оптикалык көрсөткүчтөргө көңүл бурганда EMC көп учурда көңүл бурулбайт.

Белгиленген кесилиште бир эле чөйрөдө бир нече электрдик түзүлүштөр иштеши мүмкүн. Демек, жол сигналы өзүнүн функциясын гана аткарбастан, ошондой эле курчап турган электр системасынын ичинде туура иштеши керек.

THD жана электрдик интерференция

FAMA анын U-бурулуш светофорунун европалык электромагниттик шайкештик талаптарына жооп берерин жана 10% дан төмөн жалпы гармоникалык бурмалоону белгилей турганын билдирди. Өндүрүүчүнүн сыпаттамасы боюнча, бул долбоор кесилишинде электр тармагына жана башка жабдууларга тоскоолдуктарды азайтуу жана жалпы жабдуулардын туруктуулугун жакшыртуу үчүн арналган.

Бул таза лабораториялык мүнөздөмөлөргө караганда THD жана EMC тиешелүү сатып алуу параметрлерин түзөт. Системалык интегратор үчүн сигнал жабдуулары башка кесилиш жабдуулары менен бирге орнотулганда тиешелүү электрдик жүрүм-турумду сактай алабы деген суроо туулат.

Жакшы EMC көрсөткүчтөрү системанын туура дизайнын, жерге туташтыруу, толкундан коргоо, зымдарды же контроллердин шайкештигин алмаштырбайт. Анын ордуна, ал жалпы электр ишенимдүүлүк стратегиясынын бир бөлүгүн түзөт.

Бурулуштагы светофорду кантип тандайсыз?

Жашыл U бурулуучу светофорду же U бурулган светофорду тандоодо сатып алуу топтору бир спецификацияга көңүл бурбастан, толук операциялык талаптарга баа бериши керек.

1. Талап кылынган сигнал конфигурациясын текшериңиз

Биринчиден, талап кылынган сигнал конфигурациясын жана оптикалык көрсөткүчтү текшериңиз. Сигнал жолдун схемасы жана жол кыймылын башкаруу стратегиясы үчүн болжолдонгон артка бурулушу керек.

2. LED ката изоляциясын баалаңыз

Экинчиден, LED схемасынын архитектурасын карап көрүңүз. Мүчүлүштүктөрдү обочолонтуу менен тор схемасы практикалык артыкчылыкты камсыздай алат, анткени жеке LED иштебей калышы сөзсүз түрдө калган LED чыгышынын жоголушуна алып келбейт.

3. Энергияны керектөөнү жана күч факторун салыштырыңыз

Үчүнчүдөн, иш жүзүндө электр керектөөсүн жана кубаттуулук факторун салыштырыңыз. FAMA аз кубаттуулуктагы U-бурулуш модулу үчүн көрсөтүлгөн жашыл U-бурулуш керектөө 200 мм модели үчүн ≤4 Вт жана 300 мм модели үчүн ≤5 Вт, ал эми кубат менен камсыздоонун кубаттуулук коэффициенти 0,98ге жетиши мүмкүн.

4. Туруктуу токтун дискин карап көрүңүз

Төртүнчүдөн, айдоочунун технологиясын карап көрөлү. Туруктуу токтун диски туруктуу LED иштөө шарттарын сактоо жана күтүлгөн кызмат мөөнөтүн колдоо үчүн тиешелүү.

5. EMC спецификацияларын карап чыгыңыз

Бешинчиден, EMC өзгөчөлүктөрүн баалоо. Бул продукт үчүн FAMA тарабынан белгиленгендей, 10%дан төмөн THD мааниси сигнализацияланган кесилиштер үчүн жабдууларды карап чыгууда өлчөнүүчү электрдик-өндүрүмдүүлүк маалымдамасын берет.

6. Узак мөөнөттүү тейлөөнү карап көрөлү

Акыр-аягы, тейлөө жөнүндө ойлонуп көрөлү. Энергияны аз сарптаган, бирок катага чыдамдуулугу начар продукт дагы деле керексиз тейлөө иштерин жаратышы мүмкүн. Тескерисинче, каталарды изоляциялоо жөндөмү, туруктуу ток диски, эффективдүү кубаттуулукту конверсиялоо жана тийиштүү экологиялык мүнөздөмөлөрү бар сигнал көбүрөөк узак мөөнөттүү операциялык баалуулукту сунуштай алат.

Кубаттуулугу аз LED светофорлор татыктуубу?

Сигнал бирдиктеринин көп саны же узак иштөө мезгили бар долбоорлор үчүн энергияны керектөө жалпы операциялык чыгымдын бир компоненти болгондуктан, аз кубаттуулуктагы LED светофорлор эске алынышы мүмкүн.

Бирок, аз кубаттуулукту өз алдынча баалоого болбойт. Сатып алуу тобу электр энергиясын керектөөнү талап кылынган оптикалык чыгаруу, электрдик шайкештик, иштөө чөйрөсү, күтүлүп жаткан кызмат мөөнөтү, катага чыдамдуулук жана тейлөө талаптары менен салыштырышы керек.

FAMAнын U-бурулуш модулу бул ыкманы аз көрсөтүлгөн лампанын кубаттуулугун жогорку кубаттуулук фактору, туруктуу токтун диски, тор схемасынын дизайны жана EMC аткаруу спецификациялары менен айкалыштыруу аркылуу көрсөтөт. Баалуулугу төмөн ватттан эмес, ушул өзгөчөлүктөрдүн айкалышынан келип чыгат.

Жол сигналы кантип узак мөөнөттүү тейлөөгө чыгымдарды азайта алат?

Тейлөө баасы алмаштыруучу тетиктердин баасына караганда көбүрөөк таасир этет.

Бош эмес кесилиште орнотулган светофор жабдыкка жетүүнү, жол кыймылын башкарууну, техниктин эмгегин, текшерүү убактысын, тетиктерди алмаштырууну жана жол кыймылынын нормалдуу иштешин убактылуу үзгүлтүккө учуратууну талап кылышы мүмкүн. Демек, бузулуулардын жыштыгын же таасирин азайтуучу дизайн өзгөчөлүктөрү баштапкы сатып алуу баасына караганда практикалык мааниге ээ болушу мүмкүн.

Мүчүлүштүккө чыдамдуулук жана тейлөө

Тор схемасы иштебей калган чекитти изоляциялоо менен локализацияланган LED иштен чыгууну чечет. Туруктуу токтун кыймылдаткычы туруктуу иштеп жаткан токту кармап турууга жана лампанын узак иштөө мөөнөтүн колдоого арналган. Эффективдүү энергия менен камсыздоо жана 0,98ге чейинки кубаттуулук фактору электр энергиясынын натыйжалуулугуна кайрылат. 10% төмөн THD менен EMC көрсөткүчтөрү электр шайкештиктин дагы бир аспектисин карайт.

Бул өзгөчөлүктөрдүн бири дагы пландуу текшерүү же тейлөө зарылдыгын жокко чыгарбайт. Алардын баалуулугу, алар жабдууларды долбоорлоо деңгээлинде операциялык жана техникалык тейлөө тобокелдигинин бир нече потенциалдуу булактарын чечүүдө.

FAMA - Кытайдын жол чырактары тармагындагы алдыңкы ишкана

Жол сигналынын подрядчылары жана система интеграторлору үчүн өндүрүүчүгө баа берүү да продукт тандоонун бир бөлүгү болуп саналат. FAMAнын продуктуларынын ассортименти транспорттук светофорлорду, жөө жүргүнчүлөр үчүн светофорлорду, велосипед светофорлорун, светофорлорду контролерлорду, артка эсептөө таймерлерин, интеграцияланган светофорлорду, светофор модулдарын жана тиешелүү жабдууларды камтыйт.

Компаниянын кеңири мамилеси сигналдын башын обочолонгон компонент катары кароонун ордуна акылдуу транспорттук чечимдерге негизделген. Анын жол сигнал модулунун портфели унаа, жөө жүргүнчү, жебе жана башка сигнал конфигурацияларын камтыйт, ал эми анын акылдуу сигналын башкаруу чечимдери сигнализацияланган кесилиш колдонмолорун чечет.

Белгилүү бир долбоор үчүн жашыл U бурулуучу светофорду баалаган сатып алуучулар үчүн FAMAнын продукт портфолиосу компания тарабынан колдоого алынган жол сигналынын жабдууларынын жана тиркемелеринин диапазонун түшүнүү үчүн анын долбоордук шилтемелери менен бирге каралышы мүмкүн.

Корутунду

Ишенимдүү жашыл U бурулуш светофорун тандоо, акыры, LED жарыктыгын жөнөкөй салыштыруу эмес, инженердик чечим болуп саналат.

Жол сигналынын подрядчылары, жол долбоорунун подрядчылары, система интеграторлору жана техникалык тейлөө топтору үчүн убакыттын өтүшү менен иштөөгө таасир этүүчү көбүрөөк пайдалуу баалоо критерийлери болуп саналат: U-бурулуш индикациясынын айкындыгы жана ырааттуулугу, LED ката обочолонуусу, лампанын кубатын керектөө, кубат фактору, туруктуу токтун диски, LED иштөө мөөнөтү, EMC көрсөткүчтөрү, экологиялык мүнөздөмөлөр жана тейлөө талаптары.

FAMAнын Төмөнкү кубаттуулуктагы U бурулуш светофор модулу үч бирдиктен турган конфигурацияны жарык тактасы, оптикалык линзалар, кубат менен камсыздоо жана лампа идиш менен айкалыштырат, ал эми анын тор схемасы, туруктуу токтун диски, 0,98ге чейинки кубаттуулук коэффициенти жана 10%дан төмөн THD сигналдын узак мөөнөттүү иштешинин ар кандай аспектилерин чечет.

Жол кыймылы башкарылуучу кесилиш үчүн, эң жакшы U-бурулуш сигналы, демек, эң көп светодиоддор же эң күчтүү маркетинг талаптары бар сигнал эмес. Бул оптикалык, электрдик, схемалык, экологиялык жана техникалык тейлөө мүнөздөмөлөрү долбоордун чыныгы талаптарына дал келген.
