Үй > Жаңылыктар > Industry News > Унаа үчүн светофордун артка саноо таймери: жакшыраак синхрондоштуруу үчүн чекит матрицасы
Унаа үчүн светофордун артка саноо таймери: жакшыраак синхрондоштуруу үчүн чекит матрицасы
Киришүү: Кайсы жол кыймылынын сигналы боюнча долбоорлорду артка санаган дисплейден тышкары эске алуу керек
Белгиленген кесилиштеги артка санактын дисплейи жөнөкөй максатты көздөйт: ал айдоочуларга учурдагы сигнал фазасына байланыштуу калган убакытты көрсөтөт. Бирок, унаа үчүн светофордун артка эсептөө таймеринин иштеши сандык цифралардын көрсөтүлүшүнө караганда көбүрөөк көз каранды.
Чыныгы жол кыймылынын долбоорлорунда сатып алуу топтору жана трафик системасынын интеграторлору бир эле учурда бир нече техникалык факторлорду эске алышы керек. Артка санактын сандары болжолдонгон байкоо аралыкта жетиштүү айырмалануучу бойдон калууга тийиш, көрсөтүлгөн маани светофордун контроллери менен синхрондолуп калуусу керек, жана артка санак бирдиги кесилиште колдонулган башкаруу ыкмасы менен иштей алышы керек. Электрдик тоскоолдуктар, чыңалуунун өзгөрүшү, чагылган жана кескин жогорулашы да жабдуулардын иштешине, өзгөчө сырткы орнотууларда таасир этиши мүмкүн.
Салттуу сегмент тибиндеги артка эсептөө дисплейлери сандык белгилерди түзүү үчүн алдын ала аныкталган жарыктанган сегменттерди колдонушат. Бул ыкма жол сигналы колдонмолорунда белгиленген болсо да, долбоордун талаптары чоңураак сандык структураларды жана көбүрөөк топтолгон дисплей аянтын талап кылышы мүмкүн. Чекиттик матрицанын тибиндеги артка эсептелген светофор лампа корпусуна интеграцияланган LED матрицалык дисплейди колдонот, бул сандык дисплейдин дизайнына дагы бир ыкманы камсыз кылат.
Жол сигналын сатып алуучулар, жол инженердик подрядчылар жана интеллектуалдык транспорт системасынын интеграторлору үчүн маанилүү суроо, артка санауу сигналы сандарды көрсөтө алабы же жокпу деген маселе эмес. Бул дисплей кантип курулганы, артка эсептөө сигналы кантип аныкталат жана синхрондолот, блоктун ар кандай башкаруу системалары менен кантип интерфейси жана өзгөргөн электрдик шарттарда өзүн кандай алып жүрөрү актуалдуу суроолор.
Чекиттик матрицалык дисплейдин дизайны: Автоунаа үчүн светофордун артка саноо таймери үчүн дисплейдин структурасы эмне үчүн маанилүү?

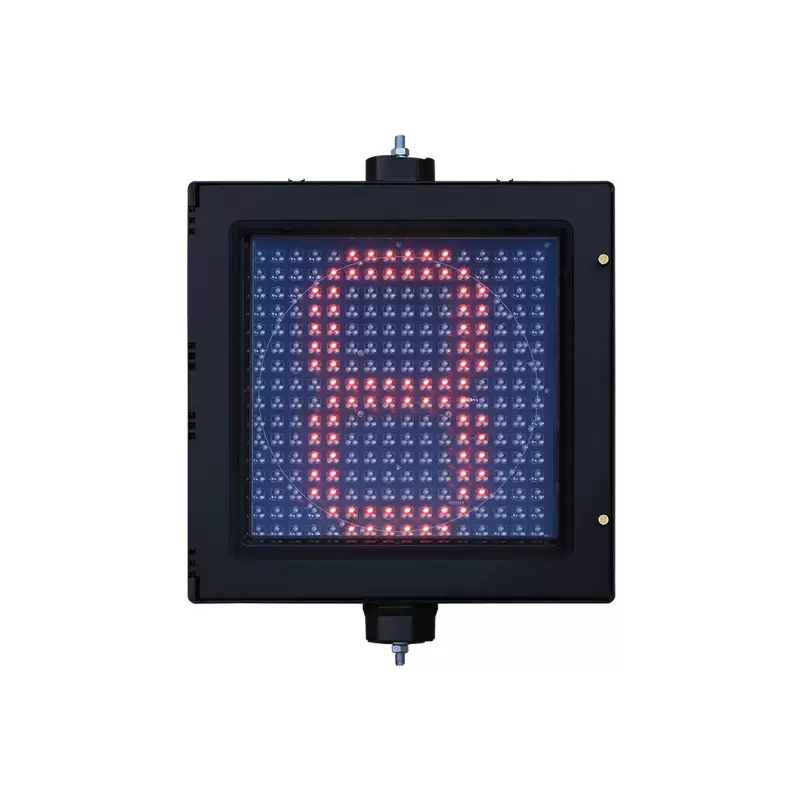

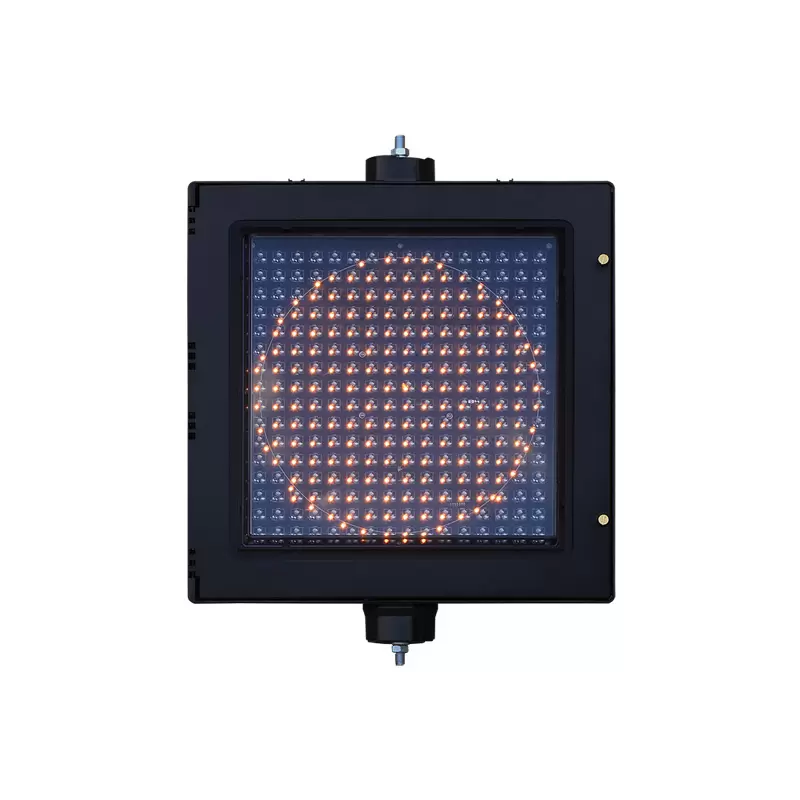

Чекиттик матрицанын тибиндеги артка санаган светофор диоддук матрицалык дисплейди түздөн-түз лампа корпусуна бириктирет. Кадимки сегменттердин белгиленген топтому аркылуу цифраларды түзүүнүн ордуна, сандык белгилер LED чекиттеринин матрицасы аркылуу түзүлөт.
Бул структура сандык дисплейди чоңураак жана борборлоштурулган визуалдык аймак менен долбоорлоого мүмкүндүк берет. Унаа үчүн светофордун артка саноо таймери үчүн бул өзгөчө актуалдуу, анткени айдоочулар башкарылган жарык шарттарында белгиленген аралыктан сигнал дисплейин байкашпайт. Көрүү аралык, күндүзгү шарттар, курчап турган жол кыймылы, жол боюндагы жабдуулар жана айдоочунун көңүлү калган убакыттын канчалык тез таанылышына таасирин тийгизет.
Чекиттик матрицалык Countdown дисплейине каршы. Салттуу сегмент тибиндеги дисплей
Негизги айырмачылык - бул сандык символдорду түзүү жолу.
Салттуу сегмент түрүндөгү артка эсептөө дисплейинде ар бир санды түзүү үчүн бөлүнгөн сегменттер колдонулат. Демек, анын дисплей геометриясы алдын ала аныкталган сегмент структурасы менен тыгыз байланышта. Чекиттик матрицалык дисплей матрицада жайгаштырылган бир нече LED чекиттери аркылуу символдорду түзөт, бул сандык дисплей лампа корпусунун ичиндеги көбүрөөк концентрацияланган жана потенциалдуу чоңураак визуалдык аймакты ээлөөсүнө мүмкүндүк берет.
Жол сигналы долбоорлору үчүн бир нече мүнөздөмөлөрдү баалоо керек:
Карап чыгуу | Чекиттик матрицалык артка санактын дисплейи | Салттуу сегмент тибиндеги дисплей |
Сандык түзүлүш | LED чекиттери матрицада жайгаштырылган | Туруктуу жарык сегменттер |
Сандуу жайгашуу | Ийкемдүү матрицага негизделген мүнөздөрдү түзүү | Сегменттин конфигурациясы менен аныкталат |
Дисплей аймагы | Чоңураак борборлоштурулган сандык аймактын тегерегинде иштелип чыгышы мүмкүн | Сегментти жайгаштыруу менен тыгыз байланышта |
Жарыктыктын бөлүштүрүлүшү | Жарыктанган чекит матрицасы боюнча топтолгон | Жеке сегменттер боюнча бөлүштүрүлөт |
Таануу талаптары | Матрицанын дизайнына, оптикалык түзүлүшүнө жана көрүү шарттарына жараша болот | Сегменттин өлчөмүнө, жарыктыгына жана көрүү шарттарына жараша болот |
Бул матрицалык дисплей ар бир орнотууда автоматтык түрдө жакшыраак иштейт дегенди билдирбейт. Көрүү натыйжасы LED конфигурациясына, оптикалык дизайнга, жарыктуулукту башкарууга, лампа корпусунун түзүлүшүнө жана орнотуу абалына да көз каранды. Белгилүү бир кесилиш үчүн артка санак сигналын тандоодо бул факторлор чогуу бааланышы керек.
Унаага багытталган артка санак колдонмосу үчүн максат айдоочудан татаал визуалдык түзүлүштү чечмелөөнү талап кылбастан, калган убакыт тууралуу маалыматты оңой аныктоо болуп саналат. Чоңураак, топтолгон сандык дисплей, демек, долбоор артка санак маалыматын чоңураак байкоо аралыктан айырмаланып турушун талап кылганда пайдалуу болушу мүмкүн.
Чекиттик матрицанын тибиндеги Countdown светофор бул талаптын айланасында LED чекит матрицалык дисплейди лампа корпусуна интеграциялоо жана сигналдын башына сандык маалыматты топтоо аркылуу иштелип чыккан.
Артка саноону синхрондоштуруу жана жол сигналын башкаруу системалары менен шайкештик
Дисплейдин көрүнүшү артка санак сигналынын аткарылышынын бир гана бөлүгү. Көрсөтүлгөн маани светофордун фазасына туура келбесе, так көрүнгөн артка эсептөө саны чектелген мааниге ээ болот.
Ушул себептен улам, артка санакты синхрондоштуруу унаа үчүн светофордун артка саноо таймерин тандоодо маанилүү жагдай болуп саналат.
Артка саноо бирдиги жол кыймылын башкаруу тутумунан тиешелүү сигнал маалыматын кабыл алышы же аныктоосу жана ал маалыматты тиешелүү артка санактын дисплейине айландыруу керек. Сигнал контроллерлорунун, чыгаруу ыкмаларынын жана электрдик шарттардын ортосундагы айырмачылыктар бул интерфейсти дисплейди кубат булагына туташтыргандан да татаалдаштырышы мүмкүн.
Ар кандай башкаруу талаптары үчүн үч иштөө режими
Чекиттик матрицанын түрү артка эсептөө светофор үч иштөө режимин колдойт:
l Байланыш режими
l Триггер режими
l Окуу режими
Бул режимдер артка эсептөөгө байланыштуу башкаруу маалыматын алуу жана иштетүү үчүн ар кандай ыкмаларды камсыз кылат.
Байланыш режиминде артка эсептөө бирдиги трафикти башкаруунун тиешелүү системасы менен байланышка негизделген интерфейс аркылуу иштей алат. Бул ыкма долбоор контроллер менен артка эсептөөчү жабдыктын ортосунда шайкеш байланыш ыкмасын колдонгон учурда колдонулат.
Триггер режими башка башкаруу ыкмасын камсыз кылат, мында артка эсептөө операциясы тиешелүү триггер сигналына жооп берет. Бул артка эсептөө маалыматы атайын байланыш процессинен эмес, электрдик сигналды өзгөртүү аркылуу алынган долбоорлор үчүн пайдалуу болушу мүмкүн.
Үйрөнүү режими аппаратка орнотулган башкаруу системасынын сигналдык мүнөздөмөлөрүнө ыңгайлашууга жардам берүү үчүн арналган. Ар бир кесилиш үчүн бирдей башкаруу конфигурациясын талап кылуунун ордуна, долбоордун иш жүзүндөгү шарттарына ылайык иштөө ыкмасын тандап алса болот.
FAMA тарабынан берилген продукт маалыматында бул үч адаптациялоочу иштөө режими негизги ички жана эл аралык жол сигналын башкаруу тутумдарынын 99% дан ашыгы менен шайкеш келүүгө мүмкүндүк берет деп айтылат. Долбоорду сатып алуу үчүн бул мүмкүнчүлүк актуалдуу, анткени шайкештик алгачкы орнотууга гана эмес, ошондой эле ишке киргизүү убактысына жана келечектеги алмаштыруу же тейлөө иштерине да таасирин тийгизет.
Бирок, шайкештикти жайылтуудан мурун ар дайым белгилүү бир жол сигналынын контроллеринен жана долбоордун интерфейсине каршы ырастоо керек. Жалпы шайкештик билдирүүсү долбоордун деңгээлиндеги электрдик жана байланышты текшерүүнү алмаштырбайт.
Адаптивдүү артка санакты аныктоо схемасы эмне кылат?
Туруктуу артка эсептөө операциясы келген сигналдын кандайча аныкталганынан көз каранды.
Жол сигналынын жабдуулары ар кандай чыңалуу шарттарында иштеши мүмкүн, ал эми сырткы электр чөйрөлөрүндө коммутатор жабдуулары, узун кабельдер жана башка электрдик түзүлүштөр себеп болгон тоскоолдуктарды камтышы мүмкүн. Эгерде аныктоо босогосу бекитилсе жана анык киргизүү шарттарына жараксыз болсо, артка эсептөө сигналы болжолдонгон сигнал абалын туура аныктоодо кыйынчылыктарга дуушар болушу мүмкүн.
Чекиттик матрица тибиндеги артка санактын светофору бул талапты чечүү үчүн иштелип чыккан, патенттелген адаптацияланган артка санакты аныктоо схемасын колдонот.
Берилген продукт спецификацияларына ылайык, схема:
1. Киргизилген чыңалуу деңгээлин автоматтык түрдө дал келтириңиз.
2. Иштөө босогосун динамикалык жөнгө салуу.
3. Тышкы электр кийлигишүүсүн чыпкалаңыз.
Бул долбоордун мааниси, артка эсептөөнү аныктоо бир гана алдын ала белгиленген босого менен белгиленген электрдик киргизүү катары каралбайт. аныктоо механизми кирген сигнал шарттарына ылайыкташтыруу үчүн иштелип чыккан.
Бул маанилүү, анткени киргизүү сигналын аныктоо артка санак синхрондоштурууга түздөн-түз байланыштуу. Киргизүү сигналы ырааттуу түрдө табылбаса, артка санактын мааниси жол сигналынын фазасына туура келбеши мүмкүн. Демек, адаптациялоочу аныктоо көз карандысыз электрдик функция эмес, синхрондоштуруу механизминин бир бөлүгү катары иштейт.
Жол кыймылынын инженердик долбоорлору үчүн бул айырмачылык маанилүү. Артка санак сигналын баалоодо, сатып алуучулар сандык дисплейдин өзүнөн тышкары карап, жабдуулар башкаруу сигналын кантип аныктаарын, кандай иштөө режимдери бар экенин жана чыңалуунун өзгөрүшүнө жана электрдик тоскоолдуктарга түзүлүш кандай жооп берерин текшериши керек.
Кубат жана байланыш интерфейстери үчүн кош толкундан коргоо
Сырттагы светофор жабдуулары башкарылуучу ички чөйрөлөрдөн айырмаланган электрдик шарттарга дуушар болот. Чагылган окуялар, чыңалуунун көтөрүлүшү жана убактылуу бузулуулар электр чынжырларына да, байланыш интерфейстерине да таасир этиши мүмкүн.
Чекиттик матрицанын тибиндеги артка санактын светофору кубаттуулукту киргизүүдө да, байланыш интерфейсинде да күч алуудан коргоону камтыйт.
Бул кош коргоо механизми эки башка жолду карайт, алар аркылуу электр энергиясы жабдууларга жете алат. Кирүүчү кубатты гана коргоо байланыш туташуу аркылуу кирген бузулууларды сөзсүз түрдө чечпейт.
Орнотулган жол сигнал системасы үчүн бул узак мөөнөттүү тейлөөгө тиешелүү, анткени артка эсептөө бирдиги электр тармагына да, сигналды башкаруу же байланыш тармагына да туташтырылышы мүмкүн. Демек, коргоону бир гана күч тараптан эмес, интерфейстин толук структурасында кароо керек.
Берилген продукт маалыматында айтылгандай, бул кош толкундан коргоо чагылгандын соккусунан жана жогорку чыңалуудан келип чыккан зыянды азайтуу үчүн иштелип чыккан жана техникалык тейлөөгө кеткен чыгымдарды 50% дан ашык кыскарта алат. Бул цифраны ар бир трафик долбооруна колдонулуучу универсалдуу тейлөөгө кеткен чыгымдарды азайтуу эмес, продукттун конкреттүү аткаруу талабы катары түшүнүү керек. Иш жүзүндөгү натыйжалар орнотуу шарттарына, жергиликтүү электр чөйрөсүнө, коргоо архитектурасына жана тейлөө практикасына жараша болот.
Инженердик көз караштан алганда, эң негизгиси, электр кубатын коргоо негизги тышкы интерфейстерге тең кошулуп, убактылуу электрдик окуялардын артка санак жабдууларына потенциалдуу таасирин азайтууга жардам берет.
Алыскы конфигурация жана техникалык тейлөөгө практикалык таасири
Жол сигналы долбоорлору дайыма эле бирдей боло бербейт. Ар кандай кесилиштер башка башкаруу параметрлерин, сигнал конфигурацияларын же ишке киргизүү талаптарын колдонушу мүмкүн. Ар бир тууралоо аппараттык каражаттарды физикалык алмаштырууну талап кылса, долбоорду жайылтуу жана тейлөө көбүрөөк убакытты талап кылат.
Чекиттик матрицанын түрү Countdown светофор компьютерге негизделген жогорку деңгээлдеги башкаруу системасы аркылуу алыстан конфигурациялоону колдойт. Системанын параметрлерин жабдыктарды алмаштырбастан онлайн режиминде жөнгө салууга болот.
Бул ыкма тейлөө процессин бир нече жол менен өзгөртөт.
Ишке киргизүү учурунда инженерлер кесилиштерди башкаруунун чыныгы талаптарына ылайык тиешелүү параметрлерди конфигурациялай алышат. Эгер параметрди кийинчерээк тууралоо керек болсо, өзгөртүүнү артка эсептөөчү жабдыкты алмаштырууну талап кылбастан, жогорку деңгээлдеги система аркылуу ишке ашырууга болот.
Бир нече кесилиштерди башкарган подрядчылар үчүн бул параметрди тууралоодо ашыкча физикалык кийлигишүүнү азайтышы мүмкүн. Жол кыймылын башкаруу бөлүмдөрү үчүн, ошондой эле талап кылынган өзгөртүү аппараттык камсыздоонун бузулушунан эмес, программалык камсыздоого же параметрге байланыштуу болгон айрым тейлөө операцияларын жөнөкөйлөштүрө алат.
Демек, алыскы конфигурация андан өзүнчө эмес, системанын шайкештиги менен бирге иштейт:
Бир нече иштөө режимдери → контроллердин кеңири ыңгайлашуусу → алыскы параметр конфигурациясы → жөнөкөйлөштүрүлгөн ишке киргизүү жана тейлөө
Бул, өзгөчө, бир эле артка эсептөө продуктусу ар кандай операциялык талаптары бар кесилиштерде жайгаштырылышы керек болгон долбоорлорго тиешелүү.
Сатып алуучулар иш жүзүндөгү жол долбоорлору үчүн артка эсептөө светофоруна кандай баа бериши керек
Унаа үчүн светофордун артка санак таймерин же чекит матрицалык тибиндеги светофорду тандоодо сатып алуучулар бир спецификацияга көңүл бурбастан, толук иштөө чынжырына баа бериши керек.
1. Чыныгы дисплей түзүмүн баалаңыз
Сандык дисплей өлчөмүн, LED матрицанын конфигурациясын, жарыктыктын бөлүштүрүлүшүн жана лампа корпусунун дизайнын текшериңиз. Суроо цифралардын жарык болушунда эмес, бирок көрсөтүлгөн маалымат долбоордун күтүлгөн көрүү шарттарында айырмалануучу бойдон кала береби.
2. Артка санактын синхронизациясын текшериңиз
Артка санак бирдиги трафик контролеринен сигналды кантип кабыл аларын жана көрсөтүлгөн артка санак сигналдын чыныгы фазасына кандайча туура келерин ырастаңыз. Синхрондоштурууну аныктоо ыкмасы жана иштөө режими менен бирге баалоо керек.
3. Контроллердин шайкештигин ырастаңыз
Долбоор байланыш режимин, триггер режимин же окуу режимин талап кылаарын аныктаңыз. Конкреттүү контроллердин интерфейси жалпы шайкештик билдирүүлөрүнө гана таянбастан, орнотуудан мурун текшерилиши керек.
4. Кирүүчү сигналды аныктоону карап көрүңүз
Адаптивдүү аныктоо механизми өзгөчө кирүүчү чыңалуунун шарттары өзгөрүп турганда же электрдик тоскоолдуктар сигналды таанууга таасир этиши мүмкүн болгон учурларда актуалдуу болушу мүмкүн. Сатып алуучу жабдуунун башкаруу сигналын кантип аныктаарын жана туруктуу аныктоону кантип сактаарын түшүнүшү керек.
5. Тышкы интерфейстерде коргоону текшерүү
Ашыкча чыңалуудан коргоону баалоодо кубаттуулукту киргизүү жана байланыш интерфейстерин эске алуу керек. Бул чагылган жана убактылуу чыңалуу шарттарына дуушар болгон тышкы светофор орнотуулары үчүн өзгөчө маанилүү.
6. Ишке киргизүү жана тейлөө жол-жоболорун карап көрөлү
Алыскы конфигурация системанын параметрлерин тууралоо керек болгондо аппараттык камсыздоону алмаштыруу зарылдыгын азайтышы мүмкүн. көп кесилишкен долбоорлор үчүн, бул орнотуу жана тейлөө Workflows боюнча практикалык таасир этиши мүмкүн.
Акылдуу жол кыймылын башкаруу менен артка санак дисплейин интеграциялоо
Артка санак сигналы обочолонгон дисплей аппараты эмес. Бул ири жол сигналын башкаруу системасынын бир бөлүгүн түзөт.
Yangzhou FAMA Intelligent Equipment Co., Ltd. (FAMA) акылдуу сигналды башкарууну, акылдуу жол кыймылынын коопсуздугун жана 5G көп функциялуу акылдуу мамыларды камтыган интеграцияланган интеллектуалдык транспорттук чечимдерди камсыз кылат. Акылдуу сигналды башкаруу колдонмолорунда FAMA кесилиштерде кыймылдын агымына жана жөө жүргүнчүлөрдүн агымына реалдуу убакыт режиминде мониторинг жүргүзүү үчүн катушкалар, геомагнетизм, RFID, радар жана визуалдык идентификацияны камтыган технологиялар менен иштейт.
Бул кененирээк системанын перспективасы артка санак жабдууларын тандоодо актуалдуу, анткени артка санактын дисплейи кыймылды башкаруунун чыныгы архитектурасында иштеши керек. Демек, дисплей технологиясы, сигналды аныктоо, контроллердин шайкештиги жана конфигурация мүмкүнчүлүктөрү продуктунун өзүнчө өзгөчөлүктөрү эмес, туташкан элементтер катары каралышы керек.
FAMA - Кытайдын жол чырактары тармагындагы алдыңкы ишкана
Долбоордун актуалдуу тиркемелерин баалаган сатып алуучулар үчүн FAMAнын долбоордук портфолиосу жана продуктуларынын ассортименти анын жол сигналынын жабдууларын жана акылдуу транспорттук чечимдерди түшүнүү үчүн кошумча контекстти камсыз кылат.
Жыйынтык: Толук техникалык чынжырдын негизинде артка эсептөө сигналын тандоо
Автоунаа үчүн светофордун артка эсептөө таймерин тандоо негизги текшерүүдө көрсөтүлгөн сандар так көрүнгөнүнө гана негизделбеши керек. Профессионалдуу жол сигналы долбоорлору үчүн, ошончолук маңыздуу баалоо бүт иш чынжырын камтыйт.
Чекиттик матрицанын тибиндеги Countdown светофор диоддук матрицалык дисплей технологиясын концентрацияланган сандык көрсөтүүгө арналган лампа корпусу менен айкалыштырат. Анын байланыш режими, триггер режими жана окутуу режими жол сигналын башкаруу тутумдарына ыңгайлаштыруу үчүн ар кандай ыкмаларды камсыз кылат. Адаптивдүү артка санакты аныктоо схемасы кириш чыңалууларынын өзгөрүшүн жана тышкы электрдик тоскоолдуктарды карайт, ал эми кош толкундан коргоо кубаттуулукту жана байланыш интерфейстерин камтыйт. Алыскы компьютерге негизделген конфигурация андан ары долбоорду ишке киргизүүнү жана параметрди тууралоону колдойт.
Бул технологиялар өз ара байланышта. Дисплейдин көрүнүшү калган убакытты канчалык оңой таанууну аныктайт; кирүүчү сигналды аныктоо артка эсептөө туура башкаруу маалыматын алаарын аныктайт; синхрондоштуруу көрсөтүлгөн маани сигналдын чыныгы фазасына туура келерин аныктайт; системанын шайкештиги орнотууга жана ишке киргизүүгө таасир этет; жана толкундан коргоо жана алыскы конфигурация жайгаштыруу кийин практикалык тейлөө талаптарын таасир этет.
Чет элдик жол сигналдарын сатып алуучулар, жол инженердик подрядчылар, жол кыймылын башкаруу бөлүмдөрү жана интеллектуалдык транспорт тутумунун интеграторлору үчүн бул факторлорду бирге баалоо конкреттүү кесилишкен талаптар үчүн артка эсептөө жабдууларын тандоо үчүн практикалык негизди түзөт.
